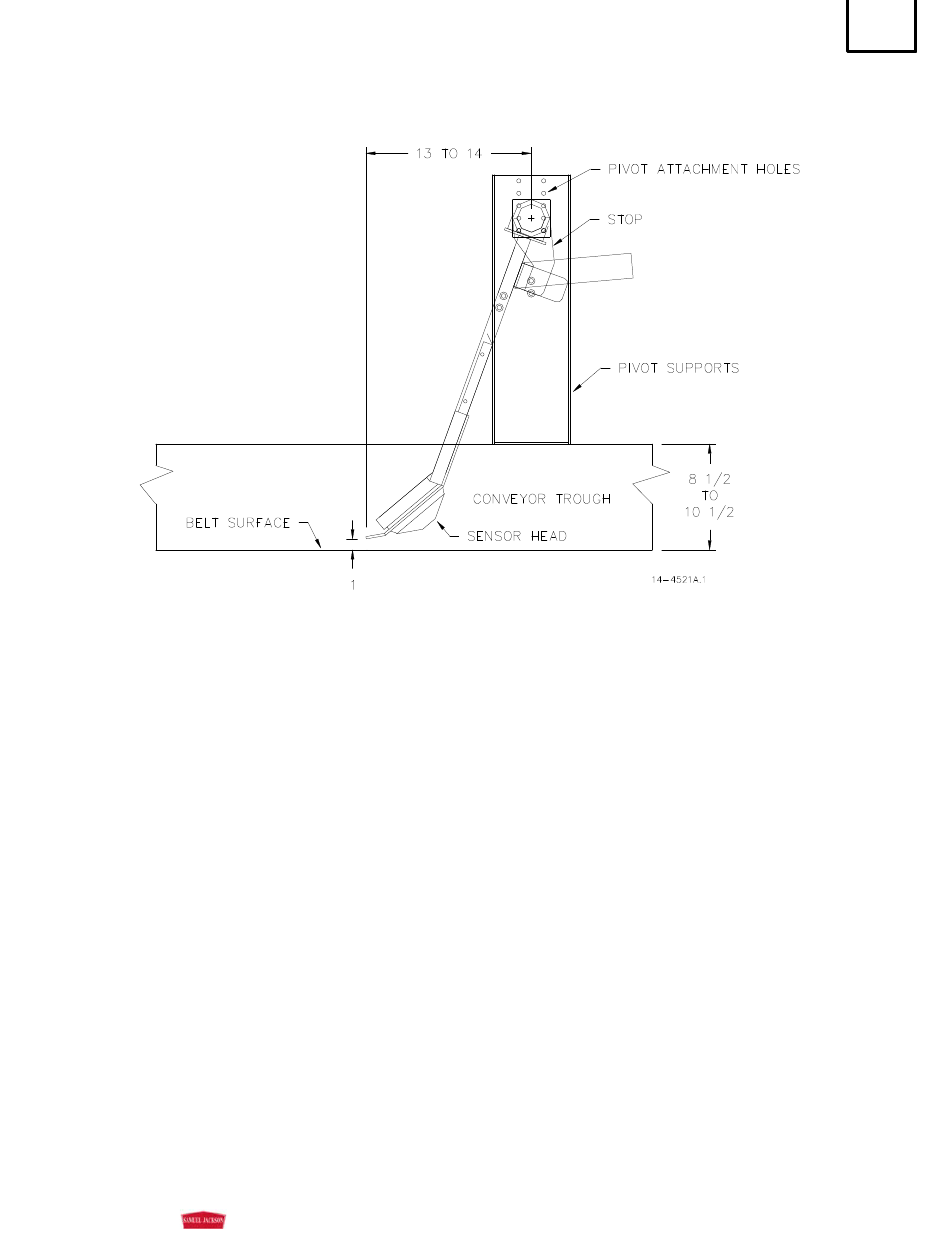

Figure 3: Réglage du bas de la course du capteur

Le châssis pivotant a été assemblé en usine avec le coffret du transmetteur d'humidité

placé sur le côté gauche de l'auge du convoyeur. Le côté gauche est déterminé en se

plaçant dans l'auge et en regardant vers la reprise d'aspiration du coton graine.

Une gaine d'un 1/2" doit être prévue entre l'interface Moisture Mirror et le support gauche

du châssis. Le Moisture Mirror est généralement situé près du pupitre d'égrenage.

Le coffret du transmetteur d'humidité est boulonné sur le support gauche du châssis au

moyen des deux brides fournies. Monter le coffret avec les presse-étoupes dirigés vers le

bas.

Si la configuration de l'usine nécessite de placer le coffret du transmetteur d'humidité du

côté droit de l'auge du convoyeur, les câbles blindés noirs venant du boitier du capteur

doivent alors être passés dans le bras droit du châssis. S'assurer que les câbles des

électrodes ressortent bien par les œillets en caoutchouc placés sur le côté du bras du

châssis. Déplacer les brides de fixation du coffret du transmetteur d'humidité sur le

support droit du châssis.

"Sled II" (Suite)
