OPTISENS COND 1200
4.2.1 Affectation des fils pour un connecteur Hirschmann
Ne pas raccourcir le câble. Ceci peut influencer la précision de mesure.
Les couleurs indiquées ne font référence qu'aux câbles fournis ! En cas d'utilisation d'un câble
d'un autre fournisseur, observer les indications du fabricant relatives aux couleurs et
désignations des câbles.

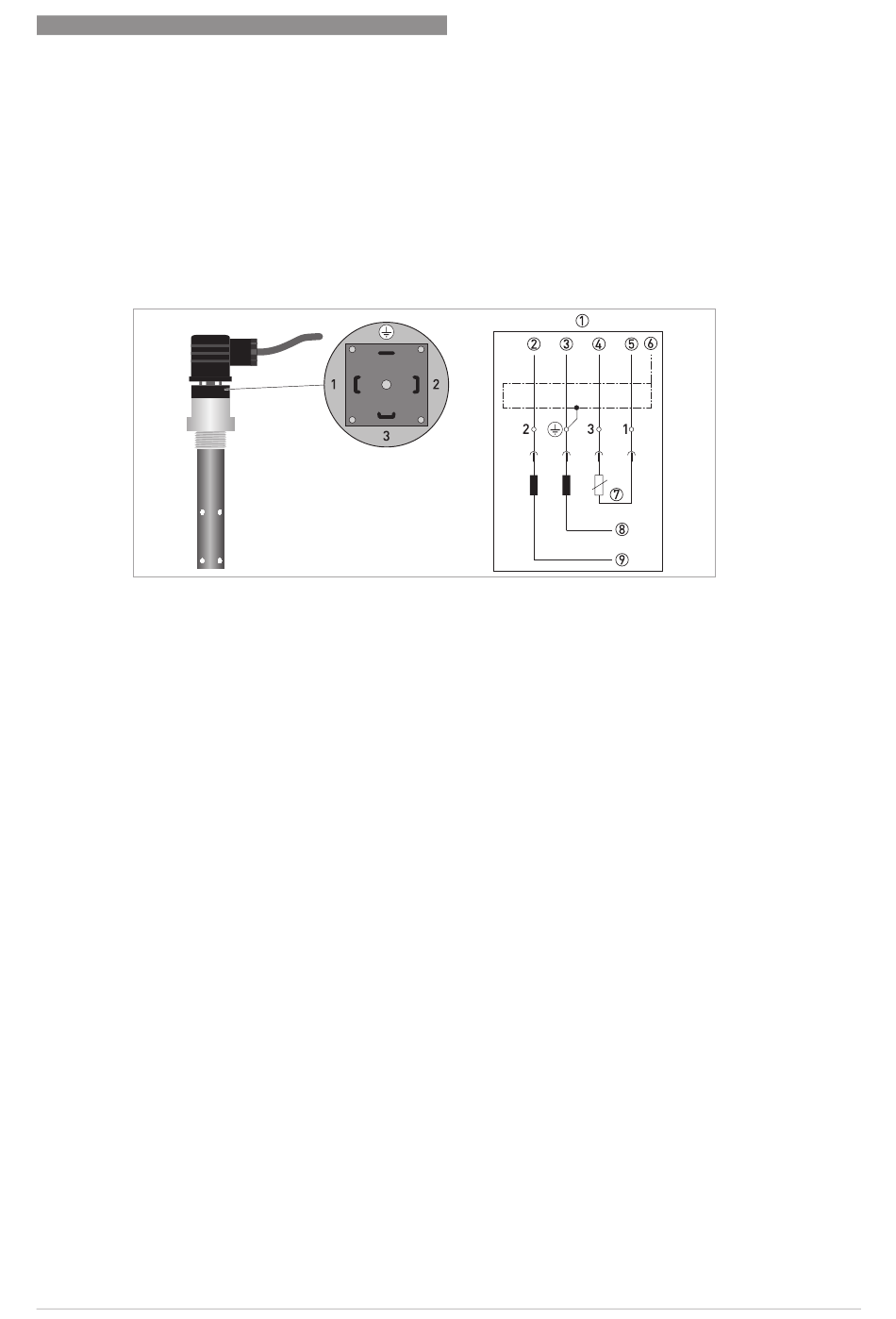

Figure 4-2: Affectation des fils pour un connecteur Hirschmann
1 Câble LIYCY 4x0,5 mm
2 Blanc
3 Brun
4 Jaune
5 Vert
6 Blindage
7 Sonde Pt100
8 Électrode externe
9 Électrode interne
4.3 Raccordement de la sonde au convertisseur de mesure
Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est
coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique !
Ne pas raccorder le blindage au convertisseur de mesure si la sonde est équipée d'un
connecteur Hirschmann GDM 3011 !
Vérifiez à l'aide de la plaque signalétique si l'appareil correspond à votre commande. Vérifiez si
la tension d
05/2015 - 4002094201 - TD OPTISENS COND 1200 R01 fr
alimentation indiquée sur la plaque signalétique est correcte.
'
RACCORDEMENT ÉLECTRIQUE
www.krohne.com
4
23
