8.
Poursuivez l'étalonnage comme indiqué dans le
manuel de l'utilisateur du 753/754. Une fois
l'étalonnage terminé, passez à l'étape 9.
9.
Appuyez sur la touche programmable Régler pour
revenir au mode HART et lancer le menu Réparer de
l'émetteur.
10. Effectuez une compensation de sortie et/ou une
compensation du détecteur. Il s'agit d'opérations de
réparation. Voir « Compensation de sortie » et
« Compensation de réparation ». Après avoir
effectué ces ajustements de compensation, appuyez
sur la touche programmable Terminé.
11. Appuyez sur la touche programmable Etat final et
effectuez à nouveau la procédure d'étalonnage pour
vous assurer que l'émetteur est correct.
Test en boucle
La fonction Test en boucle envoie une commande à
l'émetteur pour régler son bloc de sortie sur une valeur
spécifique. Elle permet d'examiner l'étalonnage du bloc
de sortie ou de vérifier une indication correcte sur un
appareil de lecture de boucle externe.
Pour effectuer un test en boucle :
1.
Dans l'écran principal, appuyez sur la touche
programmable Réparer, puis sur Test en boucle.
Voir Figure 14.
Etalonnage d'un émetteur HART pris en charge

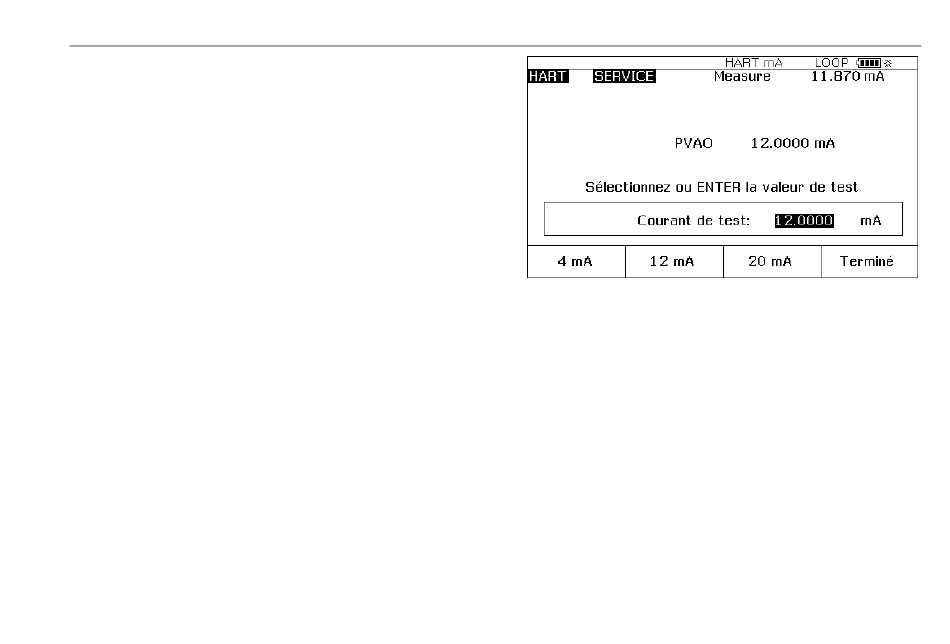

Figure 14. Ecran Test en boucle
2.
Appuyez sur une touche programmable pour
commander à l'émetteur de régler sa sortie
analogique sur la valeur associée ou pour enregistrer
manuellement une valeur à l'aide des touches
numériques.
L'émetteur reconnaît le PVAO sélectionné (représentation
numérique de l'étape de sortie) au milieu de l'écran. Le
produit montre la valeur mesurée en haut de l'écran, et
vous pouvez ainsi utiliser le test en boucle pour vérifier
rapidement l'étalonnage du bloc de sortie du
transmetteur.
HART Mode
15
