Utilisez une armoire métallique. Assurez-vous que l'armoire et ses portes soient
correctement installées.
Utilisez des câbles correctement dimensionnés pour la charge.
Passez chaque signal d'E/S avec son propre câble commun dédié. Connectez
chaque câble commun à son commun respectif (CM) aux E/S de l'extension.
Connectez individuellement chaque 0V dans le système à la borne d'alimentation
0V.
Connectez individuellement chaque point ( ) à la terre du système (de
préférence vers le châssis de l'armoire). Utilisez le câble le plus court et le plus
épais possible : moins de 1m de longueur, et épaisseur minimum 14 AWG (2
mm
2
).
Connectez l'alimentation 0V à la terre du système.
Pour plus d'informations, consultez le document d'instructions du système de câblage,
N
OTE
situé dans la bibliothèque technique du site PL SYSTEMS.
Câblage des entrées: UID-W1616R, UID-W1616T
UID-W1616R
Les entrées sont disposées en deux groupes isolés :
UID-W1616T
I0-I7 partage en commun CM0
I8-I15 partage en commun CM1
Chaque groupe peut être câblé comme PNP ou NPN. Câblez chaque groupe
selon les figures ci-dessous.

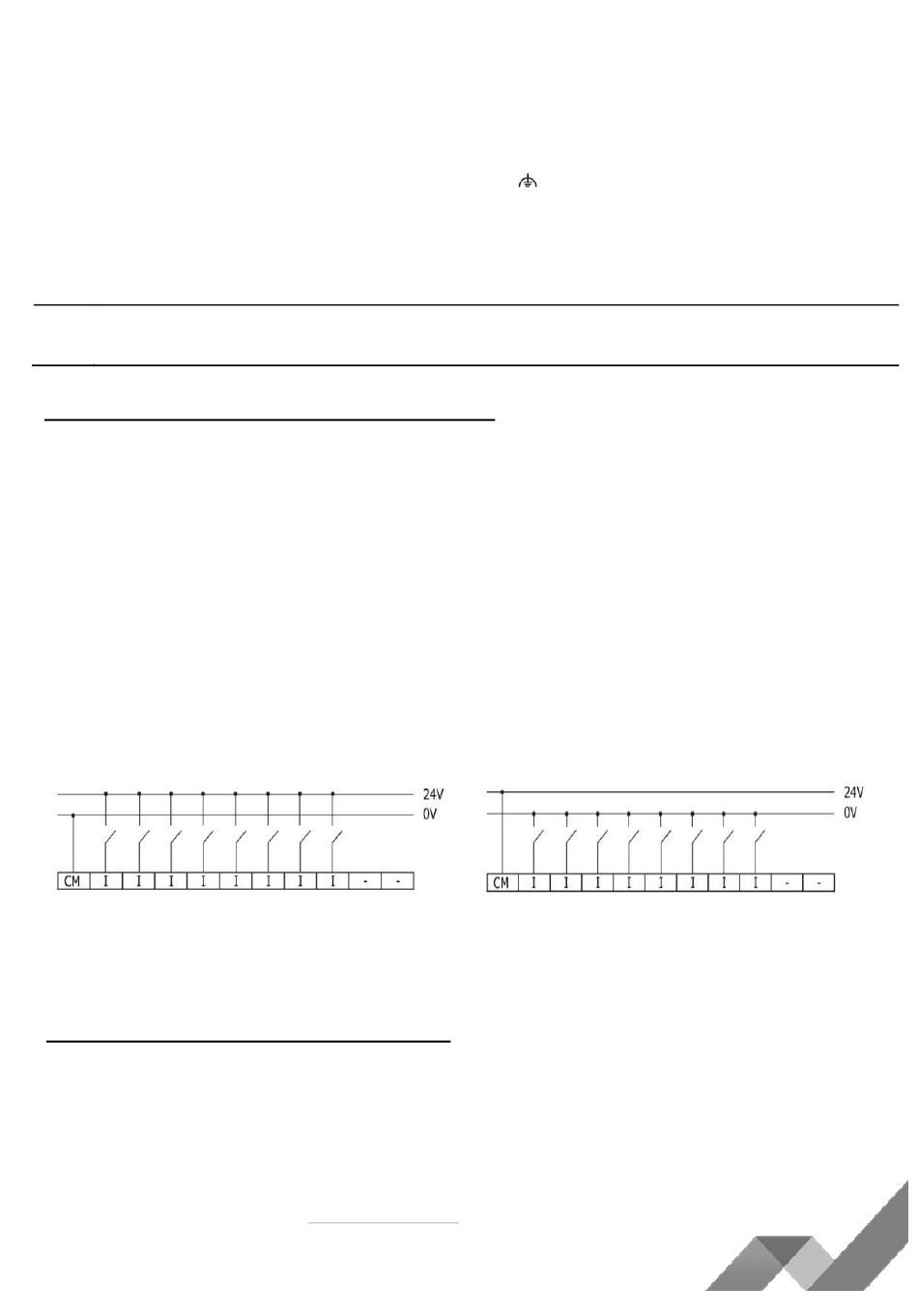

Câblage d'entrée, (PNP)
Câblage des sorties relais : UID-W1616R
Alimentation des sorties
Les sorties relais nécessitent une alimentation externe 24VDC. Connectez les bornes 24V
et 0V comme indiqué dans la figure ci-dessous.
PL Systems Unitronics France -
Version : 12/02/2016
info@pl-systems.fr
Câblage d'entrée, (NPN)
7
