Tension d'alimentation : 230 V - 50 Hz (monophasé).
•
Protection de l'alimentation électrique à effectuer par un fusible de 6A maxi.
•
Raccordement à la terre obligatoire.
•
Se conformer à la norme NF C 15.100.
•
L'appareil doit être installé de façon telle que la fiche de la prise de courant soit accessible
(EN 60335-1).

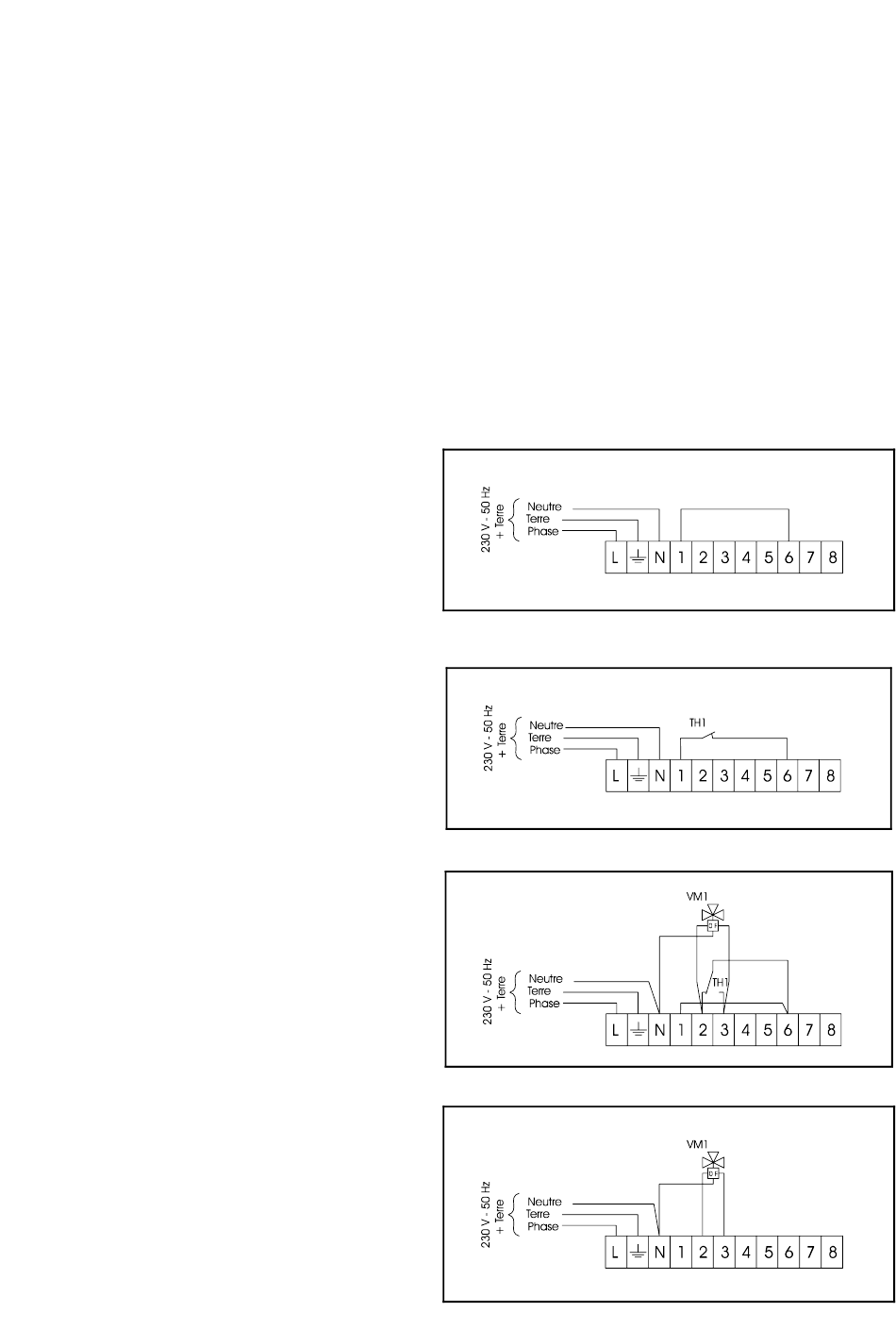

3.1. RACCORDEMENT AU BORNIER

Couper l'alimentation électrique avant toute intervention sur l'appareil.
Le raccordement de la chaudière se fait sur un bornier (rep.10, fig.13) situé au dessus du tableau
de commande accessible en soulevant le capot de protection.
Les divers raccordements électriques varient suivant que l'installation comporte ou non une
régulation :
Nota : Tous les thermostats sont représentés en demande de chaleur. Les divers composants externes à
l'appareil (vannes, circulateurs, etc..) seront reliés à la terre du bornier de la chaudière.
3.1.1 - Aucune régulation
Shunt entre 1 et 6

3.1.2 - Thermostat d'ambiance pilotant le circulateur

TH1 : Thermostat d'ambiance
3.1.3 - Thermostat d'ambiance pilotant la vanne mélangeuse
TH1 : Thermostat d'ambiance inverseur
VM1 : Vanne mélangeuse motorisée
(moteur 20 min/90°)
3.1.4 - Régulation en fonction des conditions climatiques
Intégration du régulateur (analogique ou
digital) au tableau de
raccordement de celui-ci sur le ou les
connecteurs en attente dans le boitier.
VM1 : Vanne mélangeuse motorisée
(moteur 4 min/90°)
3 - RACCORDEMENT ELECTRIQUE
commande et
9
Fig.4
Fig.5
Fig.6
Fig.7
