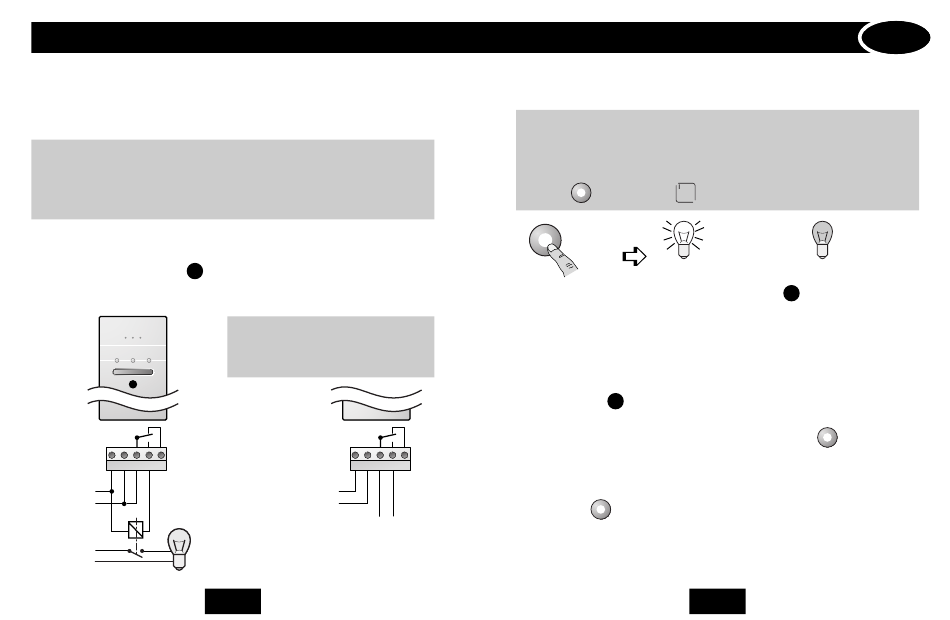

Mode télérupteur sur TYXIA 610
Raccordement
Avant toute intervention, coupez le courant au compteur
électrique (disjoncteur général).
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art doivent être respectées.
Il est nécessaire que les appareils connectés ou environnants ne créent
pas de perturbations trop fortes (directives CEE 89/336).
Fonctionnement sur TYXIA 610
Un appui sur la touche
du récepteur permet de modifier
l'état en cours (allumé ou éteint).
N L
1
2
3 4 5
N
L
Télérupteur
L
N
ATTENTION : dans cette
application, ne pas raccorder
la borne 5.
N L
1
2
3 4 5
N
Secteur
L
230V
Commande
d'un ouvrant
(ex : portail)
5A max.
- 3 -
Fonctionnement avec un émetteur TYXIA
ou TYDOM associé
IMPORTANT : le récepteur est livré en mode simple allumage.
Pour l'utiliser en mode télérupteur, il faut obligatoirement lui
associer un émetteur.
Le mode télérupteur ne peut être commandé qu'avec une
touche
(TYXIA) ou
(modification de l'état en cours)
Sur le récepteur, appuyez sur la touche
voyant clignote (~3 secondes).
2 choix sont possibles.
Clignotement lent : mode simple allumage.
Clignotement rapide : mode télérupteur.
Pour passer d'un clignotement à l'autre, appuyez brièvement
sur la touche
du récepteur. Choisissez le clignotement
rapide.
Sur l'émetteur, maintenez appuyée la touche
5 secondes. La touche s'allume, s'éteint puis se rallume à
nouveau. Relâchez.
Vérifiez que le voyant du récepteur ne clignote plus.
La touche
de l'émetteur est associée au récepteur en
mode télérupteur.
Pour associer TYXIA 610 à un TYDOM 200, reportez-vous à la
notice de ce dernier.
(TYDOM 200).
OU
jusqu'à ce que le
environ
- 4 -
FR
