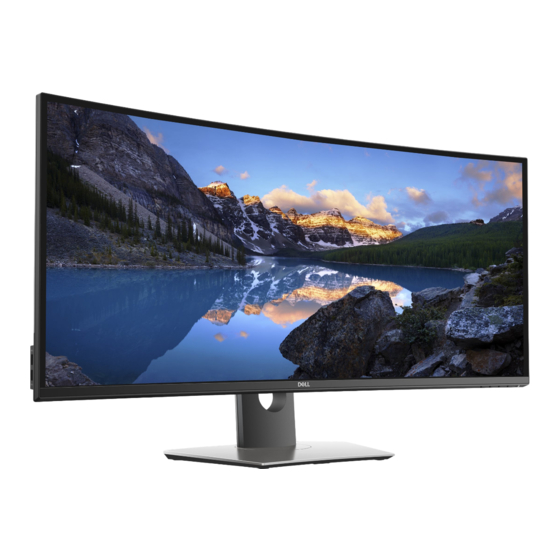

Moniteur Dell UltraSharp U3818DW
Guide d'utilisation
Modèle : U3818DW
Modèle réglementaire : U3818DWb

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell UltraSharp U3818DW

  • Page 1 Moniteur Dell UltraSharp U3818DW Guide d’utilisation Modèle : U3818DW Modèle réglementaire : U3818DWb...
  • Page 2: Remarques, Avertissements Et Mises En Garde

    Ce produit est protégé par les lois internationales et des États-Unis sur le droit d'auteur et la ™ propriété intellectuelle. Dell et le logo Dell sont des marques commerciales de Dell Inc. aux États-Unis et/ou dans d’autres juridictions. Toutes les autres noms et marques mentionnés ici peuvent être des marques commerciales de leurs sociétés respectives.
  • Page 3: Table Des Matières

    Table des matières À propos de votre moniteur ......5 Contenu de l’emballage ........5 Caractéristiques du produit.
  • Page 4 Contacter Dell........
  • Page 5: À Propos De Votre Moniteur

    Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
  • Page 6 Câble d’alimentation (Différent selon les pays) Câble HDMI Câble DP (DP vers DP) Câble USB 3.0 en amont (active les ports USB du moniteur) Câble USB de type C • Support des pilotes et de la documentation • Guide d’installation rapide •...
  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit L’écran panneau plat Dell U3818DW a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : • Affichage sur une zone visible de 95,29 cm (37,5 pouces) (mesurée en diagonale).
  • Page 8: Identification Des Pièces Et Contrôles

    Identification des pièces et contrôles Vue de face Commandes en face avant Libellé Description Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) À propos de votre moniteur...
  • Page 9: Vue Arrière

    Libère le pied du moniteur. pied Étiquette à code-barres Référez-vous à cette étiquette si vous devez avec numéro de série contacter Dell pour un support technique. Orifice de rangement des Permet de ranger les câbles en les plaçant dans câbles l’orifice.
  • Page 10: Vue Latérale

    Vue latérale Libellé Description Utilisez Ports USB en aval Connectez vos périphériques USB. Vous pouvez utiliser ce connecteur uniquement après avoir branché le câble USB cable sur l'ordinateur et le connecteur USB mont au moniteur.* Port USB en aval avec Connectez pour charger votre appareil.
  • Page 11: Vue De Dessous

    Vue de dessous Vue de dessous sans le pied du moniteur Libellé Description Utilisez Connecteur Connectez le câble d’alimentation. d'alimentation CA Orifice de verrouillage Sécurise moniteur avec un cadenas de sécurité de sécurité (cadenas de sécurité non inclus). Connecteur de port Connectez votre ordinateur avec un câble HDMI.
  • Page 12: Spécifications Du Moniteur

    Port USB en aval avec Connectez pour charger votre appareil. charge d'alimentation fonction de Verrouillez le pied au moniteur en utilisant une vis verrouillage du pied M3 x 6 mm (la vis n'est pas fournie). * L’utilisation d’un casque usage n’est pas prise en charge pour le connecteur de ligne de sortie audio.
  • Page 13: Spécifications De La Résolution

    0 à 115 mm Inclinaison -5° à 21° Pivotement -30° à 30° Pivot Compatibilité de Dell Easy Arrange (organisation facile), Input Manager Display Manager (DDM) (Gestionnaire d'entrée), Auto Source (source auto), etc. • Orifice de verrouillage de sécurité (câble de sécurité Sécurité...
  • Page 14: Modes Vidéo Pris En Charge

    Modes vidéo pris en charge Modèle U3818DW Capacités d'affichage vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, QHD (Mode alternatif HDMI et DP et USB de type C) Modes d’affichage préréglés Mode d’affichage Fréquence Fréquence Horloge Polarité de horizontale verticale (Hz) pixel (MHz) synchronisation (kHz)
  • Page 15: Spécifications Électriques

    Spécifications électriques Modèle U3818DW Signaux d’entrée vidéo HDMI 2.0*/DP 1.2, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle Tension d'entrée CA/ 100 VCA à 240 VCA/50 Hz ou 60 Hz ± 3 Hz/3 A fréquence/courant (standard) Courant d’appel...
  • Page 16: Caractéristiques Environnementales

    Profondeur 55,5 mm (2,19 pouces) Dimensions du pied Hauteur (étendu) 417,6 mm (16,44 pouces) Hauteur (compressé) 410,2 mm (16,15 pouces) Largeur 342,2 mm (13,47 pouces) Profondeur 226,4 mm (8,91 pouces) Poids Poids avec l’emballage 19,7 kg (43,4 lb) Poids avec ensemble pied et câbles 12,1 kg (26,7 lb) Poids sans ensemble pied (en cas de 9,1 kg (19,9 lb)
  • Page 17: Modes De Gestion D'énergie

    Modes de gestion d’énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur reprend son fonctionnement automatiquement.
  • Page 18: Assignations Des Broches

    Assignations des broches Connecteur DisplayPort Numéro Côté 20 broches du câble de broche de signal connecté ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) PWR Retour +3,3 V DP_PWR À propos de votre moniteur...
  • Page 19 Connecteur HDMI Numéro Côté 19 broches du câble de broche de signal connecté TMDS DONNÉES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS DONNÉES 0 BLINDAGE TMDS DONNÉES 0- TMDS HORLOGE+ TMDS HORLOGE BLINDAGE...
  • Page 20: Capacité Plug And Play

    Capacité Plug and Play Vous pouvez installer ce moniteur avec n’importe système compatible Plug and Play. Le moniteur fournit automatiquement à l’ordinateur ses données d’identification de moniteur étendues (EDID) à l’aide des protocoles de canal de moniteur de données (DDC) pour que le système puisse se configurer automatiquement et optimiser les paramètres du moniteur.
  • Page 21: Connecteur Usb En Amont

    Connecteur USB en amont Numéro de Côté 9 broches du broche connecteur SSTX- SSTX+ SSRX- SSRX+ Connecteur USB en aval Numéro de Côté 9 broches du broche connecteur SSRX- SSRX+ SSTX- SSTX+ À propos de votre moniteur...
  • Page 22: Connecteur Usb De Type C

    Connecteur USB de type C Numéro de Nom du signal Numéro de Nom du signal broche broche TX1+ TX2+ TX1- TX2- VBUS VBUS VCONN SBU1 SBU2 VBUS VBUS RX2- RX1- RX2+ RX1+ Ports USB • 1 x USB de type C - bas •...
  • Page 23: Politique De Qualité Relative Aux Pixels Des Moniteurs Lcd

    état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors.
  • Page 24: Installer Votre Moniteur

    Installer votre moniteur Connecter la base REMARQUE : La base est détachée lorsque l'écran est livré depuis l'usine. REMARQUE : Ceci est valable pour un moniteur avec un stand. Lorsque stand autre est acheté, s’il vous plaît vous référer au guide d’installation correspondant stand pour mettre en place des instructions.
  • Page 25 Soulevez l’enveloppe, comme illustré, pour exposer la zone VESA pour le pied. Assemblez le pied ainsi formé avec l’écran. Montez la rainure au dos du moniteur sur les deux onglets en partie supérieure du pied. Appuyez le pied vers le bas jusqu’à ce qu’il soit fixé en place. Installer votre moniteur...
  • Page 26 Placez le moniteur debout. Glissez une main dans la zone découpée sur le coussin inférieur et utilisez l’autre main pour tenir le support. Soulevez le moniteur doucement pour l’empêcher de glisser ou de tomber. AVERTISSEMENT : N’appuyez pas sur le panneau lorsque vous soulevez le moniteur.
  • Page 27: Connecter Votre Moniteur

    Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Ne pas utiliser tous les câbles sur le même ordinateur. Pour connecter votre moniteur sur l’ordinateur : Éteignez votre ordinateur et débranchez son câble d’alimentation.
  • Page 28: Raccordement Du Câble Displayport (Dp Vers Dp)

    • Utilisez le bouton pour sélectionner Désactivé et changez les paramètres. Répétez les étapes ci-dessus pour changer les paramètres du format HDMI si nécessaire. Raccordement du câble DisplayPort (DP vers DP) REMARQUE : Le réglage par défaut à la sortie d'usine du U3818DW est DP1.2. Si le moniteur ne parvient pas à...
  • Page 29: Connecter Le Câble Usb De Type C

    • Utilisez le bouton pour sélectionner Désactivé et changez les paramètres. Répétez les étapes ci-dessus pour changer les paramètres du format DP si nécessaire. Connecter le câble USB de type C REMARQUE : Utilisez le câble USB type C fourni avec le moniteur seulement. •...
  • Page 30 a. Connectez un ordinateur : connectez le port USB 3.0 en amont (câble fourni) au port USB 3.0 approprié de votre ordinateur. b. Connectez deux ordinateurs* : connectez les ports USB 3.0 en amont aux ports USB 3.0 appropriés sur les deux ordinateurs. Ensuite, utilisez le menu OSD pour choisir entre les deux sources USB en amont et les sources d’entrée.
  • Page 31: Organiser Vos Câbles

    Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (voir Connecter votre moniteur pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré ci-dessus.
  • Page 32: Montage Mural (Option)

    Pour enlever la base : Placez le moniteur sur un chiffon mou ou un rembourrage. Appuyez sur le bouton de dégagement de la base et maintenez le enfoncé. Appuyez sur le support jusqu'à ce qu'il s'encliquète à sa place. Montage mural (option) (Dimensions de vis : M4 x 10 mm).
  • Page 33: Utilisation Du Moniteur

    Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser le Panneau Frontal Utilisez les boutons sur le panneau avant du moniteur pour régler les paramètres. Le tableau suivant décrit les boutons du panneau frontal : Boutons sur le panneau frontal Description Utilisez ce bouton pour choisir parmi différents modes de...
  • Page 34: Boutons Sur Le Panneau Frontal

    Utilisez ce bouton pour ajuster le volume. La valeur minimale est « 0 » (-). La valeur maximale est « 100 » (+). Touche de raccourci/ Volume Utilisez le bouton MENU pour lancer l’OSD (menu affiché à l’écran). Voir Accès au système des menus.
  • Page 35: Utilisation Du Menu Affiché À L'écran (Osd)

    Utilisez le bouton Retour pour retourner au menu précédent. Retour Utilisation du menu affiché à l’écran (OSD) Accès au système des menus REMARQUE : Si vous accédez à un autre menu ou quittez le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur.
  • Page 36 Icône Menu et sous- Description menus Luminosité/ Utiliser ce menu pour activer la fonction de réglage de Luminosité/ Contraste. Contraste Luminosité La Luminosité permet de régler la luminance du rétroéclairage. Appuyer sur le bouton pour augmenter la luminosité et sur le bouton pour la diminuer (mini.
  • Page 37 Source entrée Utilisez le menu Source entrée pour effectuer une sélection entre les différents signaux vidéo pouvant être connectés au moniteur. USB Type-C Sélectionnez l’entrée USB Type-C (USB de type C) lorsque vous utilisez le connecteur USB de type C. (USB de type C) Sélectionnez l’entrée DP en cas d’utilisation du connecteur DisplayPort (DP).
  • Page 38 Modes de Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, ComfortView, Multimédia, Film, Jeux, Temp. de couleur préréglage ou Couleur Perso dans la liste. • Standard : Charge les réglages par défaut du moniteur. C’est le mode de préréglage par défaut. •...
  • Page 39 Format entrée Permet de changer le mode d’entrée vidéo : couleurs RGB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur (ou lecteur de DVD) avec le câble DP ou HDMI ou USB de type C. YPbPr : Sélectionnez cette option si votre lecteur de DVD prend en charge seulement la sortie YPbPr.
  • Page 40 Affichage Utilisez Affichage pour régler les images. Proportions Ajuste les proportions de l’image en Large 21:9, Redimensionnement automatique, 4:3 ou 1:1. Finesse Cette fonction permet de d’obtenir une image plus nette ou plus douce. Utiliser pour régler la netteté de « 0 » à « 100 ». Contraste Permet d’augmenter le niveau de contraste pour fournir une qualité...
  • Page 41 PIP/PBP Cette fonction fait apparaître une fenêtre affichant l'image d'une autre source d'entrée. Sous-fenêtre Fenêtre principale USB de type C HDMI 1 HDMI 2 USB de type C HDMI 1 HDMI 2 REMARQUE : Les images sous PBP seront affichées au centre de l'écran et non en mode plein écran.
  • Page 42 Mode PIP/PBP Ajustez PIP/PBP (incrustation d’image/images côte à côte) sur PIP petit, PIP grand ou PBP. Cette fonction peut être désactivée en sélectionnant Eteint. PIP petit PIP grand PIP/PBP (Sous) Sélectionnez entre différents signaux vidéo qui peuvent être connectés à votre moniteur pour la sous-fenêtre PIP/PBP. Emplacement Sélectionnez la position de la sous-fenêtre PIP.
  • Page 43 Sélection USB Permet de régler le port amont USB pour les signaux en entrée (DP, HDMI 1 et HDMI 2), ainsi le port USB en aval du moniteur (p.ex. clavier et souris) peut être utilisé par les signaux en entrée actuels quand vous connectez un ordinateur à...
  • Page 44 Menu Sélectionnez cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché à l’écran, etc. Langue Langue option permet de choisir une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russe, Chinois simplifié...
  • Page 45 Personnaliser Touche Permet de choisir une fonction parmi Modes de préréglage, Luminosité/Contraste, Source entrée, Proportions, Volume, Mode raccourci 1 PIP/PBP, Sélection USB ou Échange vidéo et de la définir comme Touche touche de raccourci. raccourci 2 LED bouton Permet d’allumer ou éteindre le voyant à diode d’alimentation pour économiser l’énergie.
  • Page 46 Divers Infos Affiche les paramètres actuels du moniteur. D’affichage DDC/CI La fonction DDC/CI (Canal de données d’affichage/Interface de commande) permet de contrôler les paramètres réglables (luminosité, équilibre des couleurs, etc.) via le logiciel d’un ordinateur. Cette fonction peut être désactivée en sélectionnant Eteint. Activez cette fonction pour faciliter l’utilisation et améliorer les performances de votre moniteur.
  • Page 47: Messages D'avertissement Osd

    Conditionne- Contribue à réduire les cas mineurs de rémanence de l’image. Le programme peut mettre un certain temps pour fonctionner, suivant ment LCD le degré de rémanence de l’image. Cette fonction peut être activée en sélectionnant Sur. Micropro- Affiche la version du microprogramme de votre moniteur. gramme Réinit.
  • Page 48 Le message d’avertissement suivant apparaîtra à l’écran indiquant que le moniteur ne prend pas en charge un mode de résolution en particulier : REMARQUE : Le message peut être légèrement différent en fonction du signal d’entrée connecté. Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur.
  • Page 49 Si vous appuyez sur un des boutons autre que le bouton d’alimentation, l’un des messages suivants apparaît selon l’entrée choisie : REMARQUE : Le message peut être légèrement différent en fonction du signal d’entrée connecté. Si l’entrée USB de type C, HDMI ou DP est sélectionnée et si le câble correspondant n’est pas connecté, une boîte de dialogue flottante comme illustrée ci-dessous apparaît.
  • Page 50: Réglage De La Résolution Maximale

    Allez sur http://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique. Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
  • Page 51: Vertical

    A l’aide de l’inclinaison, du pivotement et du déploiement vertical REMARQUE : Ceci est valable pour un moniteur avec un pied. Lorsqu’un autre pied est acheté, veuillez consulter le guide d’installation du pied correspondant pour les instructions d’installation. Inclinaison, pivotement Avec le pied fixé...
  • Page 52: Dépannage

    Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : Éteignez votre ordinateur et le moniteur.
  • Page 53: Diagnostiques Intégrés

    Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur, ou à votre ordinateur et carte vidéo. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché...
  • Page 54: Problèmes Généraux

    • Certains pixels allumés d’une manière permanente sont un points défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Pixels fixes L’écran LCD •...
  • Page 55 • Redémarrez l’ordinateur en mode sans échec. • N’effectuez aucun dépannage. Problèmes liés à Signes visibles la sécurité de fumée ou • Contactez Dell immédiatement. d’étincelles Problèmes Mauvais • Assurez-vous que le câble vidéo reliant l’ordinateur et le intermittents fonctionnement moniteur est correctement branché...
  • Page 56: Problèmes Spécifiques Au Produit

    Rétention L’ombre faible • Utilisez la fonctionnalité de gestion du courant pour d’image en d’une image éteindre le moniteur quand vous ne l’utilisez pas. (Pour plus raison d’une statique affichée d’informations, voir Modes de gestion d’énergie). image statique apparaît sur •...
  • Page 57: Problèmes Spécifiques Aux Haut-Parleurs

    Le port USB de Les périphériques • Vérifiez que le périphérique connecté est conforme aux type C ne USB ne peuvent spécifications USB-C. Le port USB de type C prend en fournit pas pas être chargés charge USB 3.1 avec des vitesses allant jusqu’à 10 Gbits/s et l’alimentation une sortie de 95 W.
  • Page 58: Appendice

    Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
