Câble
d'alimentation
Câble
d'interconnexion
Connexion FC-AL
Câble
d'alimentation
Connexion FC-AL

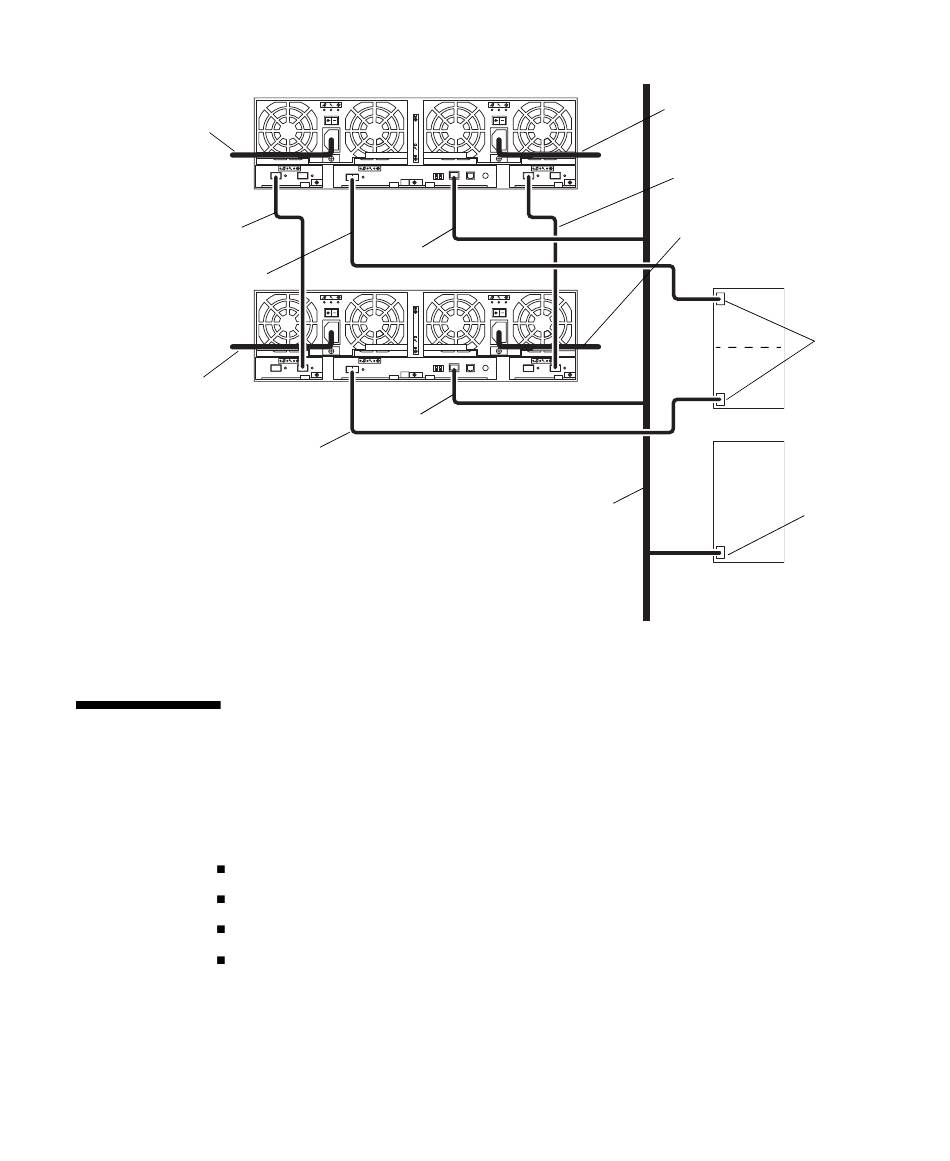

Configuration HA 2x2 de la baie Sun StorEdge 6120
FIGURE 4-7
Branchement aux unités d'extension
Cette section montre comment câbler les unités d'extension de la baie pour
configurer les types de systèmes de baie suivants :
« Configuration 1x2 », page 30
« Configuration 1x3 », page 31
« Configuration HA 2x4 », page 32
« Configuration HA 2x6 », page 35
Connexion Ethernet
Connexion Ethernet
Câble d'alimentation
Câble d'interconnexion
Câble d'alimentation
Hôte de données
LAN
Hôte de gestion
Chapitre 4 Branchement des câbles
Adaptateurs
bus hôtes
Port Ethernet
29
