Poêle à Gaz Radiance
®

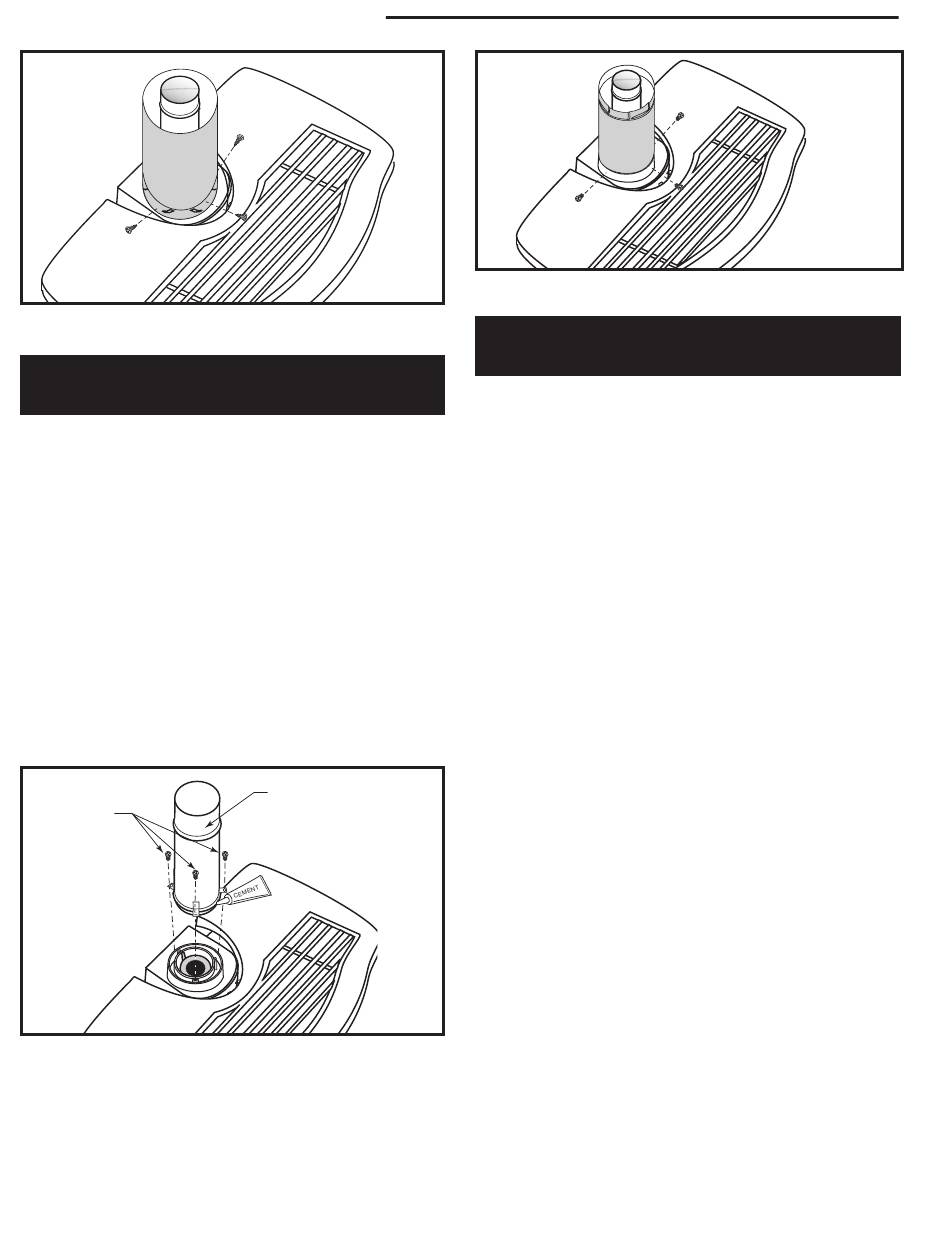

Fig. 21 Fixez le conduit extérieur au moyen des vis à tôle n
12 x 1/2po.
Installation du Conduit de Raccordement
de Ventilation
ST650

(Composants DuraVent)

install outer adpater
1. Débarrassez-vous de l'amorce de conduit intérieur
4/20/01 djt
livrée avec le jeu de bûches. À l'aide de l'amorce de
conduit énumérée à la Page 13, sortez la section in-
térieure en la faisant glisser de manière à favoriser un
meilleur accès.
•
Appliquez un cordon de mastic autour de l'extrémité
inférieure de l'amorce de conduit et fixez l'ensemble au
poêle au moyen des trois vis à empreinte cruciforme de
1/4-20 x 3/8 po contenues dans le sac de pièces. (Fig.
22)
2. Installez le conduit de raccordement de ventilation.
Orientez le joint vertical vers l'arrière, puis insérez l'ex-
trémité de sertissage du conduit extérieur dans le collier
de fumée avant de fixer l'ensemble au moyen des vis
à tôle prévues à cet effet. (Fig. 23)
Vis à Empre-
inte Cruciforme
de 1/4-20 x
3/8po
Fig. 22 Installation du conduit de raccordement intérieur
DuraVent.
ST649
1818
dura vent
attach inner assy
4/20/01 djt
à Ventilation Directe
Conduit de Raccordement
Intérieur
Fig. 23 Installation du conduit de raccordement extérieur
ST650
DuraVent.
o
Installation de l'adaptateur de tuyau
(Composantes de ventilation de la Corporation Sel-
ST652
kirk)
dura vent
L'adaptateur d'appareil (AA) joint le principe du tuyau
attach outer assy
TEMPÉRATURE DIRECTE à la plupart des appareils à
4/20/01 djt
ventilation directe en incorporant un collier de ventilation
d'échappement pouvant accepter les systèmes de venti-
lation directe les plus courants de tuyau de ventilation de
style '' Twist Lock'' de 4'' (Diamètre intérieur) par 6-5/8''
(diamètre extérieur) ou 5'' (diamètre intérieur) par 8'' (dia-
mètre extérieur).
L'adaptateur comporte deux encoches sur la partie exté-
rieure d'une extrémité du tuyau de ventilation permettant de
tourner et de barrer (Twist Lock) en place l'adaptateur au
tuyau de ventilation d'échappement. Alignez les encoches
de l'adaptateur aux entrées des cannelures du tuyau de
ventilation de d'échappement de l'appareil et glissez les
l'un dans l'autre. Tourner d'un quart de tour approximati-
vement l'adaptateur dans le sens horaire pour le barrer en
place. L'autre extrémité de l'adaptateur et aussi de type
TEMPÉRATURE DIRECTE.
Afin de fixer un tuyau de principe TEMPÉRATURE DIRECTE
à l'unité comportant une ventilation d'échappement de 4''
(dia. int.) par 7'' (dia. ext.), suivez les étapes de la méthode
approuvée ci-dessous :
•
Installez l'adaptateur d'appareil Universel/Napoléon
4DT-AAN.
•
Branchez une longueur, d'au moins 1-1/2'' au dessus de
l'échappement de l'unité, de tuyau de principe TEMPÉ-
RATURE DIRECTE. N'utilisez pas une section de tuyau
flexible pour cette application. Le diamètre extérieur de
ST649
la longueur de tuyau d'échappement de type TEMPÉ-
RATURE DIRECTE fera à l'intérieur de l'échappement
de l'unité. Vissez un minimum de deux (2) vis à métal
#8 x ¼'' afin de maintenir ensemble le tuyau et le collier.
Scellez ensuite avec un joint de silicone pour usage à
haute température.
de ventilation
