Инструкция по монтажу
6.b 7.
Max

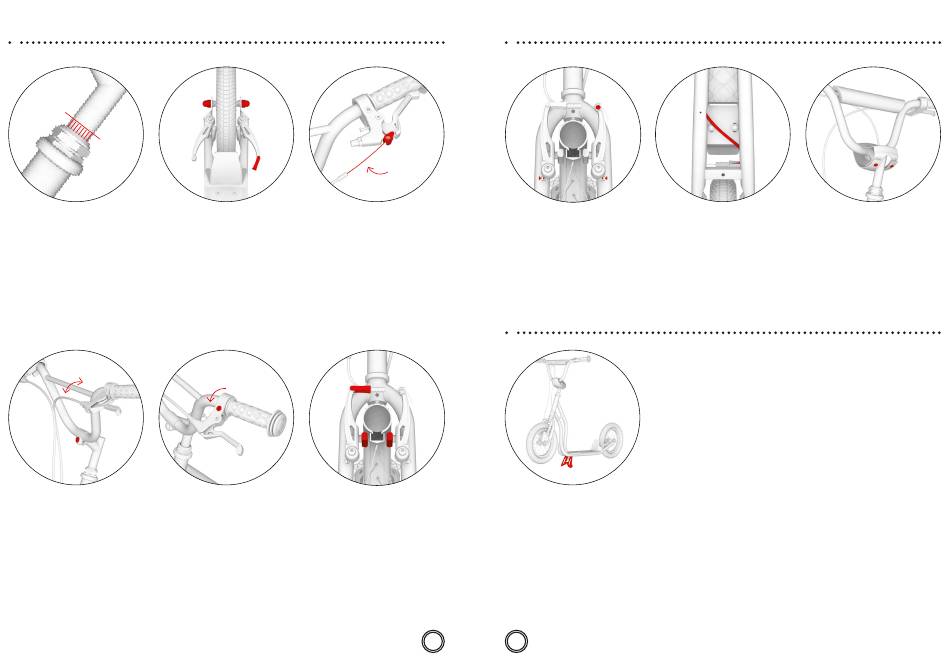

Максимальная высота руля обозначена Установка заднего колеса
вертикальными канавками, которые не отличается от установки переднего.
в наивысшем положении должны быть
видны только частично. Ослабьте тормозной трос в хомуте
(1), вставьте колесо в вилку, колесо
отцентрируйте и затяните эксцентрик (2).
9. 10.
Регулировка наклона руля Настройка наклона ручек тормоза
(не относится к модели Mau) (у модели Mau только задние тормоза)
В соответствии с предпочтениями Ослабьте крепёжные винты на
и ростом ездока отрегулируйте наклон хомутах обеих ручек тормоза.
руля и затяните болты. Больший Правильное положение рукояток
наклон увеличивает пространство тормоза установите тем, что ездок
для ездока, к тому же подходит для встанет на деку, возьмется за
рукоятки руля и вытянет пальцы
спортивного стиля езды.
так, чтобы они продолжали линию
руки. В это положение установите
рукоятки тормоза и затяните на обоих
фиксирующие болты.
RU
8.
2
3
2
1
1
Установка тормозных тросов
Нажмите ручку тормоза до упора,
а в круглое гнездо (1) вложите конец
тормозного троса. Трос вложите
в канавку и затяните установочный
болт (2) и гайку (3). Монтаж второго
тормоза проводится аналогичным
способом. Задний тормозной трос,
как правило, крепится к правой ручке
тормоза, передний к левой.
11.
1
2 2
Настройка тормоза для переднего
и заднего колеса одинакова
(у модели Mau только задние тормоза)
Вложите тормозной трос обратно
в хомут (1) и проверьте, чтобы
тормозные колодки при торможении
прилегали всей своей поверхностью
на боковину обода. В противном
случае настройте их положение
с помощью болтиков (2), которым
колодки прикреплены к рычагам
ободного тормоза. Колодки не должны
прикасаться к покрышке.
48
12. 13.
1
2 2
Проверьте, чтобы при отпускании Настройка тросов Боудена
ручки тормоза колодки достаточно
отдалились от обода (1–2 мм). Настройте положение тросов Боудена
Расстояние между колодками и ободом так, чтобы они нигде (особенно
можно настроить, прижав или ослабив в области задней вилки) не выходили
за пределы рамы самоката.
тормозной трос в крепёжном болте
(1). Если колесо при вращении
в каком-либо месте трётся о тормозную
колодку, измените симметрично
расстояние до рычагов тормоза
с помощью натяжных болтиков (2).
1.
Подножка
Максимальная несущая способность
подножки – около 15 кг. Не вставайте
на запаркованный самокат.
49
14.
Установка защитных чехлов
На руль и вынос наденьте мягкие
защитные чехлы из моющегося
найлона.
