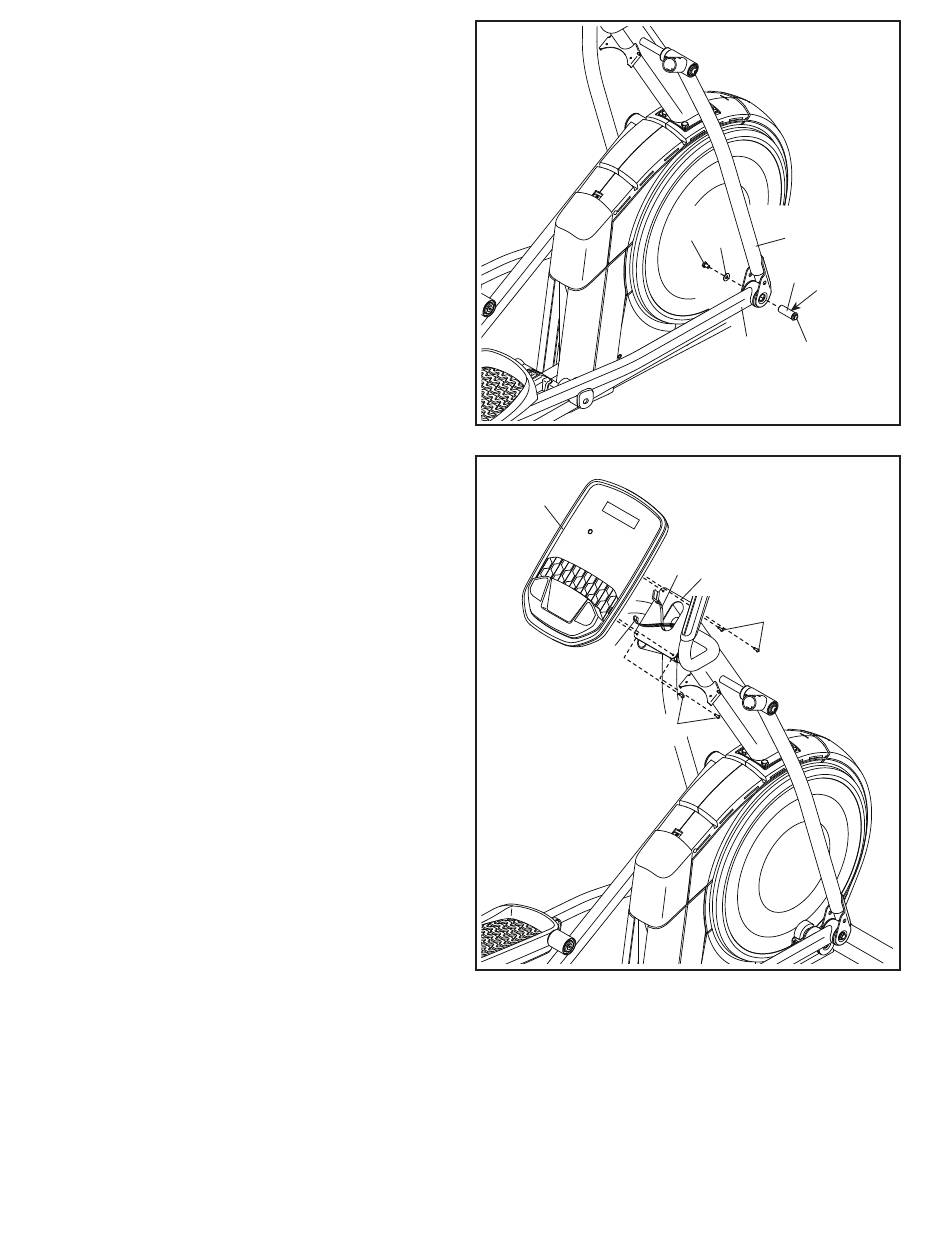

9. Appliquez un peu de lubrifiant sur l'un des
Essieux du Bras de la Pédale (64).
Insérez l'Essieu du Bras de la Pédale (64) dans
la Jambe PSC Droite (60) et dans le Bras de la
Pédale Droite (58), dans la direction indiquée.
Ensuite, glissez une Rondelle M8 x 22mm (129)
sur une Vis M8 x 13mm (82), puis serrez la Vis
de quelques tours dans l'Essieu du Bras de la
Pédale (64).
Serrez les deux Vis M8 x 13mm (82) en même
temps.
Répétez cette étape de l'autre côté du vélo
elliptique.
10. Détachez et jetez l'attache de fil du Fil Supérieur
(110).
Pendant qu'une autre personne tient la Console
(7) près du Montant (4), branchez le Fil
Supérieur (110) et le Fil Cardiaque (63) dans les
prises sur la Console.
Les connecteurs sur les Fils (110, 63)
devraient glisser facilement dans les prises
et s'enclencher en place avec un bruit sec.
Si un connecteur ne glisse pas facilement dans
une prise, tournez le connecteur et essayez de
nouveau. Si vous ne branchez pas correcte-
ment les connecteurs, la Console (7) peut
être endommagée quand vous utilisez le vélo
elliptique.
Insérez l'excédent de fils dans le Montant (4) ou
dans la Console (7).
Conseil : faites attention de ne pas pincer les
fils. Attachez la Console (7) sur le Montant (4)
à l'aide de quatre Vis M4 x 16mm (101) ; vissez
les Vis de quelques tours chacune avant de
toutes les serrer.
9
10
7
63
10
82
60
129
64
Lubrifiant
58
82
Faites attention
de ne pas pincer
les fils
110
4
101
101
