• Guide d'installation
a. Veuillez vérifier l'alignement de la ligne médiane des clampes avec les points de montage.
b. Les détails des zones de montage sont illustrés Figure 2 et Figure 3.
c. La clampe et le cadre doivent s'assembler sans interstice, tel qu'illustré figure ○
d. Veuillez fixer les clampes sur les rails tel qu'illustré figure ○
e. Veillez à serrez les vis à un couple de 20 N. m, puis terminez l'installation tel qu'illustré
figure ○
ci-dessous.
e

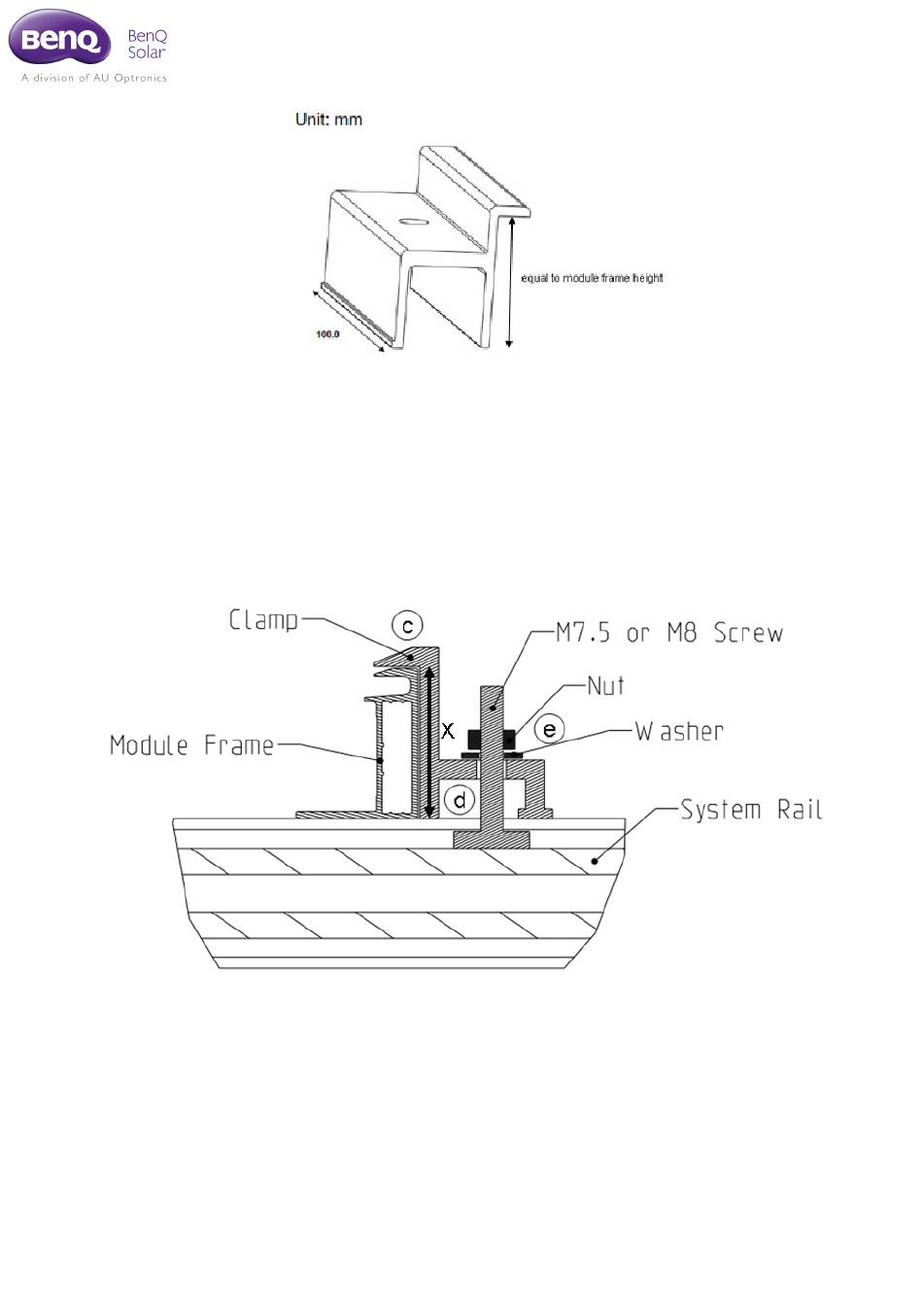

• Deux méthodes de serrage sont disponibles (voir les Détails de l'emplacement des pinces
ci-dessous pour connaître les mesures spécifiques) :
o Pince sur le côté long du cadre (voir Figure 2, mesures ci-dessous)
o Pince sur le côté court du cadre (voir Figure 3, mesures ci-dessous)
X : égale à la hauteur du cadre du module
13
ci-dessous.
c
ci-dessous.
d
