4RSUNI-400-I-[LP]
FRANÇAIS
PRESENTATION & CARACTERISTIQUES TECHNIQUES
Carte 4 voies RS422/RS485 isolées avec boîtier métallique déporté ref
BP400ISO
Ref 4RSUNI-400-I-LP : version pour PC avec châssis low profile MD1.
Ref 4RSUNI-400-I : version pour PC avec châssis normal.
Connecteur PCI universel 3.3V et 5V.
Isolation galvanique des voies RS422/485 de 2.5 Kveff.
1 bornier à visser 5 points pour chaque voie RS422A/RS485.
Retournement de ligne automatique.
Débit maximal : 1 Mbps. en RS422A, 200 Kbps en RS485.
Jusqu'à 128 octets de FIFO par port, en émission et en réception.
Contrôle de flux logiciel automatique.
Alimentation secteur 85-264Vac, 47-440 Hz, filtrée en haute fréquence
et protégée contre les surtensions pour le boîtier.
Protection de l'alimentation du boîtier par limitation de courant.
Protection contre les surtensions transitoires sur les voies par transils,
tension de claquage +/- 6.5V en mode commun et en mode différentiel,
capacité d'absorption : 300W pendant 8/20 s.
Protection ESD de 15kV.
Consommation maximale du boîtier: 3 Wmax.
Dimensions de la carte : 119,9 x 65,7 mm
Dimensions et poids du boîtier : 140 x 119 x 41.7 mm (Lxlxh) – 434g.
Plage de température : -5°C à + 65°C.
Humidité : 0 à 95 % RH, sans condensation.
Pour l'installation du driver, se reporter au manuel d'installation
des drivers des cartes de la gamme xRSUNI (DT067).

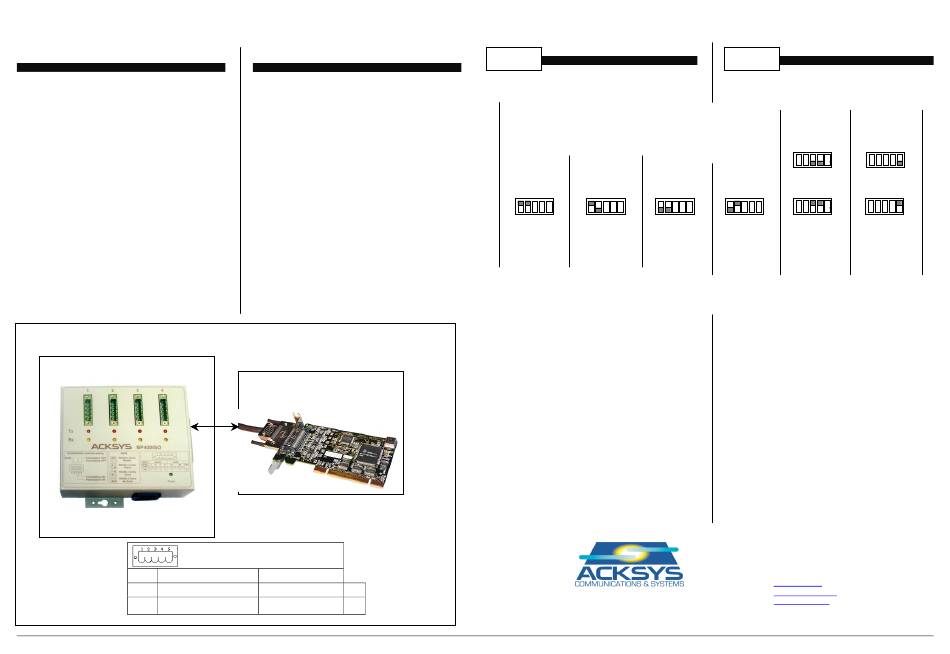

Synoptique du produit
Boîtier de connexion BP400ISO
(External connection box)
Power Connector
85 / 264 Vac
47 / 440 Hz
(Connecting terminals : channels 1, 2, 3 and 4)
MODE
RS422A
SIGNAL
TxA
TxB
NAME
(A)
(B)
PIN #
1
2
DTFRUS013 rev. A-2, 09 février 2006 - Copyright © 2006 by ACKSYS. Loi du 11 Mars 1957, tout ou partie du présent document ne pourra être reproduit sans le consentement préalable de ACKSYS, 10 rue des Entrepreneurs, ZA Val Joyeux, 78450 VILLEPREUX.
Avertissement. Ce document n'est pas contractuel. ACKSYS ne garantie en aucune façon le contenu du présent document et dégage son entière responsabilité quant à la rentabilité et à la conformité du matériel aux besoins de l'utilisateur. ACKSYS ne pourra en aucun cas être tenu pour responsable des erreurs éventuellement contenues dans ce document, ni des dommages quelle qu'en soit leur
importance, du fait de la fourniture, du fonctionnement ou de l'utilisation du matériel. ACKSYS se réserve le droit de réviser périodiquement ce document, ou d'en changer le contenu, sans aucune obligation pour ACKSYS d'en aviser qui que ce soit.
ENGLISH
PACKAGING & TECHNICAL CHARACTERISTICS
4 RS422A/RS485 isolated lines board with external connexion box
BP400ISO
Ref 4RSUNI-400-I-LP : for PC with MD1 low profile case.
Ref 4RSUNI-400-I : for PC with normal case
Universal PCI connector 3.3V and 5V.
Galvanic isolation of 2.5KV RS422/485 for each line.
1 screw terminal 5 points on each line RS422A/RS845.
Built-in-turn-around.
Maximum rate : 1 Mbps in RS422A, 200 Kbps in RS485.
Up to 128-byte FIFO per port, for sending and receiving.
Automatic software flow control.
85-264 Vac, 47-440 Hz power supply with high frequency filter and
surge protection.
BP400ISO power supply protection by current limitation.
Protection against temporary line voltage surges (RS485/422) : by
peaks, breakdown voltage +/- 6.5V in common and differential
mode, capacitance 300W over 8/20 s.
15kV ESD protection.
BP400ISO power consumption : 3 Wmax.
Board size : 119.9 x 65.7 mm (LxW).
BP400ISO size and weight : 140 x 119 * 41.7 mm (LxW*H) – 434g.
Temperature range : -5°C to + 65°C.
Humidity : 0 to 95% RH, without condensation.
For driver installation, read the "installation driver manual for
xRSUNI range (DTUS052)".
4RSUNI [-LP] board
RS422/485 Connectors
Bornier à vis 5 points : voies 1, 2, 3 et 4
RS485
RxA
RxB
TxRxA
TxRxB
GND
(A')
(B')
(AA')
(BB')
3
4
3
4
5
ETAPE 1
CONFIGURATION INTERRUPTEURS
Connecter le BP400ISO à la carte à l'aide du câble fourni.
Type de transmission (Transmission mode)
SWITCHES
RS422A 4 fils
RS422A 4 fils
RS485 2 fils
(4 wires) MASTER
(4 wires) SLAVE
sans echo
(2 wires without
ON
ON
1
2
3
4
5
1
2
3
4
5
1
sans retournement
retournement de ligne
retournement de
(without turn-
(turn-around)
ligne (turn-around)
around)
Type de transmission
RS422A MASTER (sans retournement) : paramétrer pour le maître
en mode multipoint, ou pour l'un et l'autre des équipements en mode
point à point.
RS422A SLAVE (avec retournement) : paramétrer pour les esclaves
en mode multipoint.
RS485 sans écho (avec retournement) : paramétrer pour n'importe
quel équipement RS485.
RS485 avec écho (avec retournement) : paramétrer pour n'importe
quel équipement. Dans ce mode, les caractères transmis sur la ligne
RS485 sont renvoyés sur le port émetteur.
Polarisation de ligne
La polarisation de ligne est nécessaire afin d'avoir un état stable :
- en mode RS485 lors de la transition de la transmission à la
réception,
- en mode RS422A (esclave) si plusieurs transmetteurs son
en bus
Une seule polarisation est nécessaire par ligne.
Résistance de transmission
La résistance de transmission de ligne en mode RS422A/RS485
permet de réduire les réflexions perturbant la réception dans une
longue ligne à haut débit. Elle n'est pas nécessaire en milieu exempt
de perturbations et si la distance et le débit sont compris dans les
limites de 1 000 m à 9600 bps ou 100 m à 112Kbps.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
STEP 1
SWITCHES SETTING
Plug BP400ISO to the board with the provided cable.
Polarisation de
ligne
(Line polarization)
RS485 2 fils
ON
avec echo
1
2
3
4
5
Présente
(2 wires with echo)
(Yes)
echo)
ON
ON
ON
1
2
3
4
5
2
3
4
5
1
2
3
4
5
Absente
retournement de
(No)
ligne (turn-around)
Transmission mode
RS422A MASTER (without turn-around) : setting for master
equipment in multidrop, configuration or for both equipments in point
to point configuration.
RS422A SLAVE (with turn-around) : setting for slave in multidrop
configuration.
RS485 without echo ( with turn-around) : setting for all RS485
equipments.
RS485 with echo (with turn-around) : setting for all equipments. In
this mode, transmitted characters on RS485 line are echoed on the
transmitting port.
Line polarization
Line polarization is needed for stability :
- in RS485 mode when changing from transmit to receive.
- in RS422A (slave) mode if several transmitters are on the bus.
Only one polarization per line is needed.
Terminator resistor
The line terminating resistor for RS422A/RS485 line, reduces
reflections created by long times at high speed, which may disturb
transmission. It is not required in noise-free environment and if the
distance and the rate are within 1 000 m at 9600 bps or 100 m at
112 Kbps.
Phone :
+33 (0)1 30 56 46 46
Fax :
+33 (0)1 30 56 12 95
Web :
www.acksys.fr
Hotline :
support@acksys.fr
Sales :
sales@acksys.fr
Terminaison de
ligne
(Terminating resistor)
ON
1
2
3
4
5
Connectées
(Connected)
ON
1
2
3
4
5
Déconnectées
(Disconnected)
