Cheminée extérieure et raccordement au tube de
fumée
Lors de l'installation du poêle, les lois en vigueur du code de la
construction régional et les consignes locales de la police du feu
et du droit de la construction doivent être observées.
Le poêle doit être raccordé à une cheminée extérieure convenant
pour les combustibles solides.
La cheminée extérieure doit être conforme aux exigences de la
norme DIN 18160 partie 1 et présenter les dimensions prescrites
par la norme EN 13384.
Pour le raccordement du tube de fumée, la société HARK propose,
dans son programme d'accessoires, des lots de tubes de fumée
complets pour tous les poêles. Les tubes de fumée HARK et coudes
de tubes de fumée HARK originaux permettent un montage simple
du poêle. Bien évidemment, le raccordement à la cheminée
peut également être réalisé avec des tubes de fumée en vente
dans le commerce. Les tubes de fumée doivent être appliqués
les uns au-dessous des autres au niveau du poêle et de manière
fixe et étanche au niveau de la cheminée extérieure. Le tube de
fumée ne doit pas ressortir de la section libre de la cheminée
extérieure. Si d'autres foyers du même étage sont raccordés à la
même cheminée extérieure, le raccordement doit être 30 cm plus
haut ou plus bas que le raccordement d'autres appareils. Il est
recommandé d'utiliser une garniture à double paroi.
Un écart minimum de 40 cm du tube de fumée avec les matériaux
sensibles à la température ou inflammables doit être observé. Si le
tube de fumée traverse des éléments en matériaux combustibles,
les éléments situés dans un rayon de 20 cm doivent être réalisés
en matériaux de construction aux dimensions stables, non
inflammables, présentant une faible conductivité thermique (par
exemple béton expansé).
Remarque au sujet du montage des carreaux de
faïence
Veuillez manipuler les faïences avec beaucoup de précaution !
Lors du déballage des carreaux de faïence pour poêle, veillez à
les disposer sur un support souple. Les carreaux de faïence pour
poêle sont fabriqués en matières premières naturelles, traités à la
main et émaillés à la main, de sorte que des écarts de couleur et
des tolérances de dimensions sont inévitables.
Montage des carreaux de faïence pour poêle
Commencez par disposer 3 carreaux latéraux sur le sol afin
d'obtenir un jeu de couleurs harmonieux. En même temps,
déterminez la hauteur des trois carreaux de faïence superposés.
Cette dimension sert à paramétrer le réglage de hauteur des
carreaux latéraux (voir Fig. D).
Pour modifier le nivellement en hauteur, desserrez les écrous
hexagonaux et réglez le nivellement en hauteur selon la dimension
des carreaux, en mesurant jusqu'au bord supérieur du corps en
acier.Ensuite, revissez bien les écrous hexagonaux. Le corps
du poêle dispose de languettes de maintien des carreaux de
faïence pour les carreaux latéraux. Afin de pouvoir enfoncer les
carreaux latéraux plus aisément, desserrez légèrement les écrous
hexagonaux supérieurs. Enfoncer les carreaux par le haut dans
les languettes de maintien. Resserrez les écrous des languettes de
maintien des carreaux. (Fig. D)
Fig. C

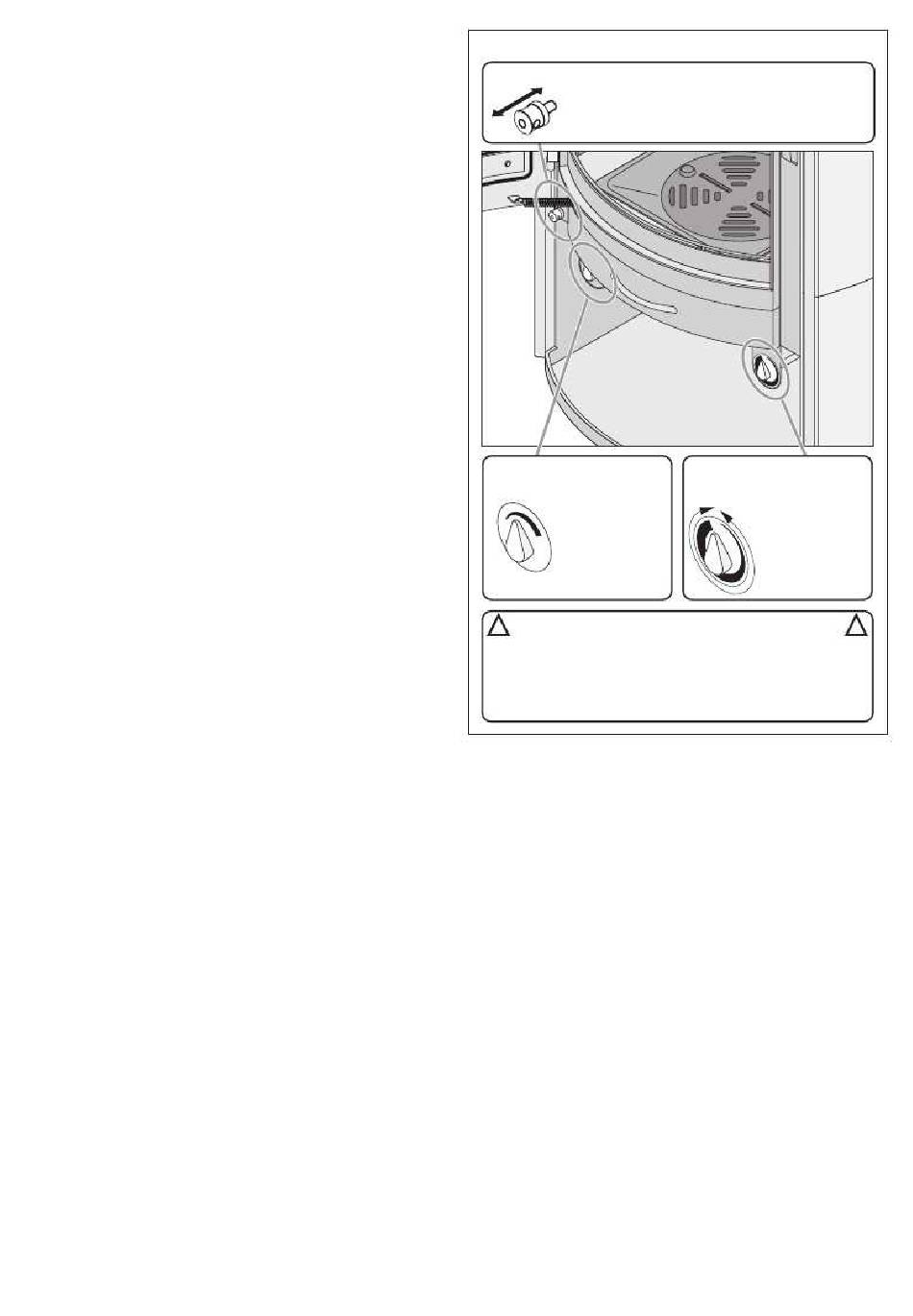

Actionnement de la grille à secousses
Une fois un remplissage
de combustible consumé,
décendrer le poêle en secouant
la grille à secousses.
Régulateur d'air primaire:
En cas de chauffage
Fermé
ouvert
au bois:
Dispositif de réglage de
l'air primaire «Fermé»
En cas de chauffage
au charbon:
Dispositif de réglage de
l'air primaire «ouvert»
Ne jamais placer les deux dispositifs de réglage simultanément sur «Fermé»
!
Risque de déflagration!
Pour le maintien des braises en cas de chauffage au bois:
mettre le dispositif de réglage de l'air secondaire en position inférieure.
Dispositif de réglage de l'air primaire «Fermé»
Pour le maintien des braises en cas de chauffage au charbon:
mettre le dispositif de réglage de l'air primaire en position inférieure.
Dispositif de réglage de l'air secondaire «Fermé»
Le corps du poêle est doté de 8 trous visant à accueillir les tiges
filetées. Placer le carreau de couverture droit et gauche tout autour
du corps du poêle et des tiges filetées. À l'aide des tiges filetées,
les carreaux de couverture peuvent être ajustés. Pour les deux tiges
filetées intérieures se trouve, dans chaque carreau de couverture,
respectivement une cavité empêchant que le carreau de couverture
ne glisse.
Placer les deux carreaux du compartiment chauffant dans le
compartiment chauffant.
Une tôle pliée est jointe au poêle-cheminée afin de servir de
support pour les carreaux du compartiment à bois. Commencez
par la placer dans le compartiment à bois, puis les carreaux du
compartiment à bois par-dessus.
Montage de l'habillage en stéatite
L'habillage en stéatite est par nature sensible aux chocs et donc à
manipuler avec le plus grand soin Vissez le nivellement en hauteur
pour les stéatites latérales au corps du poêle. Placez les premières
stéatites latérales avec les trous sur les pivots du nivellement en
hauteur. Enfoncez deux goupilles de raccord dans les trous
supérieurs, et enfoncez-y la deuxième stéatite latérale. Enfoncez
deux goupilles de raccord dans les trous supérieurs de la deuxième
stéatite, et enfoncez-y la troisième. Enfoncez les pivots de l'angle
de support de stéatite supérieur dans les trous et vissez-le sur le
-2-
Veiller à ce que le décendrage
ait lieu en temps utile.
Aucun cône de cendre ne doit
faire saillie dans la grille
Régulateur d'air secondaire:
En cas de chauffage
ouvert Fermé
au bois: Dispositif de
réglage de l'air secondaire
«Ouvert»
En cas de chauffage
au charbon: Dispositif de
réglage de l'air secondaire
«Fermé»
!
