Raccorder l'entrée et la sortie d'échantillon
Entrée d'échantillon
Découper le tube sur la longueur et l'ébarber. Il doit être droit et
sans défaut sur environ 1,5 x le diamètre du tube depuis l'extrémi-
té. La lubrification avec de l'huile lubrifiante, MoS2, téflon, etc. est
recommandée pour l'assemblage et le réassemblage de raccords
de plus grande taille (pas de vis, cône de compression).

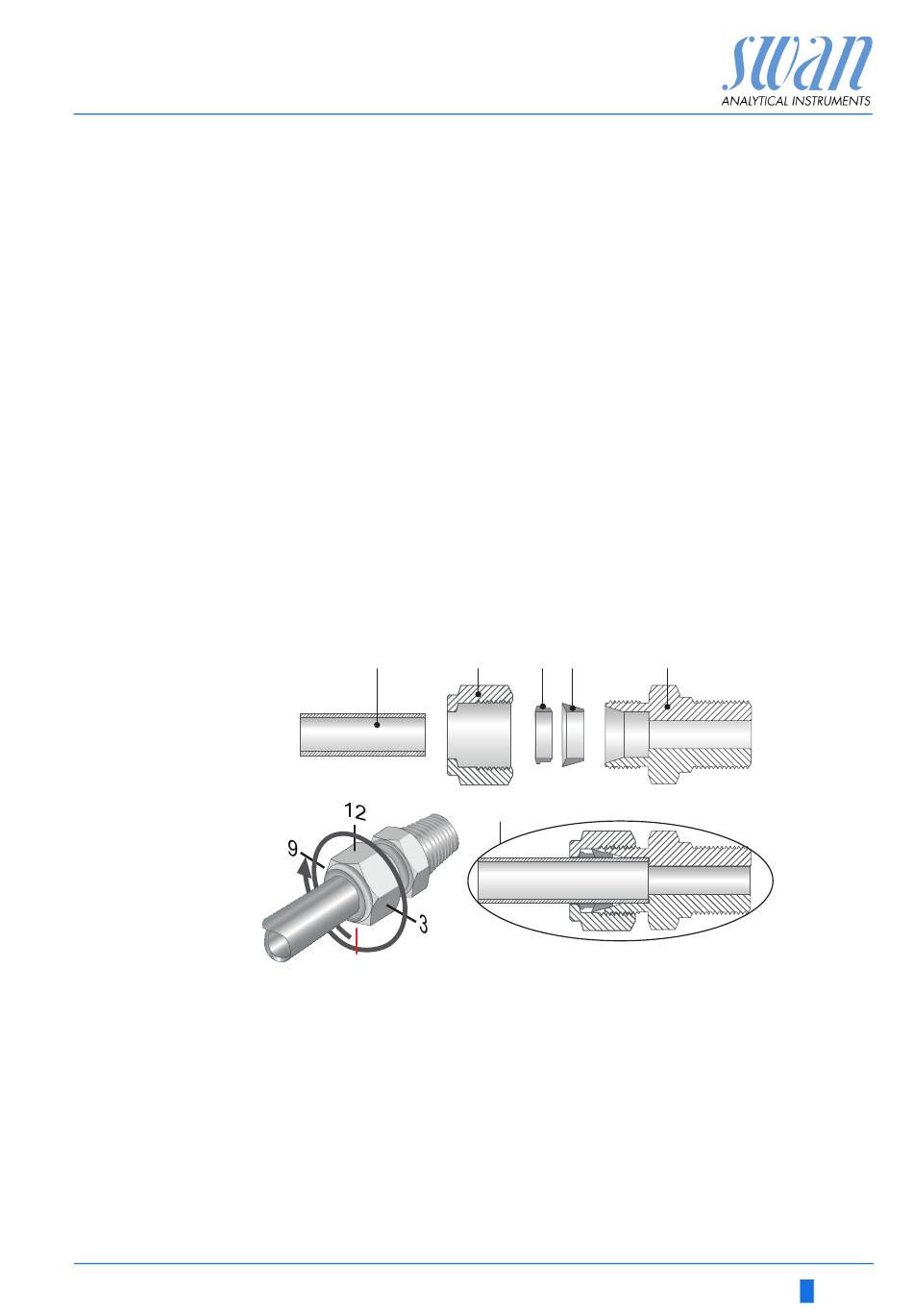

1 Insérer le manchon de compression [C] et le cône de compres-
sion [D] dans l'écrou-raccord [B].
2 Visser l'écrou-raccord sur le corps sans le serrer.
3 Pousser le tuyau en acier inoxydable dans l'écrou-raccord
jusqu'en butée.
4 Marquez l'écrou à la position 6 heures.
5 Tout en maintenant le corps du raccord fixe, serrez l'écrou d'un
tour un quart jusqu'à la position 9 heures.
A
6
A
Tube
B
Écrou-raccord
C
Manchon de compression
Sortie d'échantillon
Tube FEP flexible 6 mm. Raccorder le tube au raccord serto coudé
et l'insérer dans une purge atmosphérique de capacité suffisante.
Longueur du tube max. de 1.5 m. Ne pas raccorder de tubes plus
longs.
B
C D
F
D
Cône de compression
E
Corps
F
Raccordement serré
E
