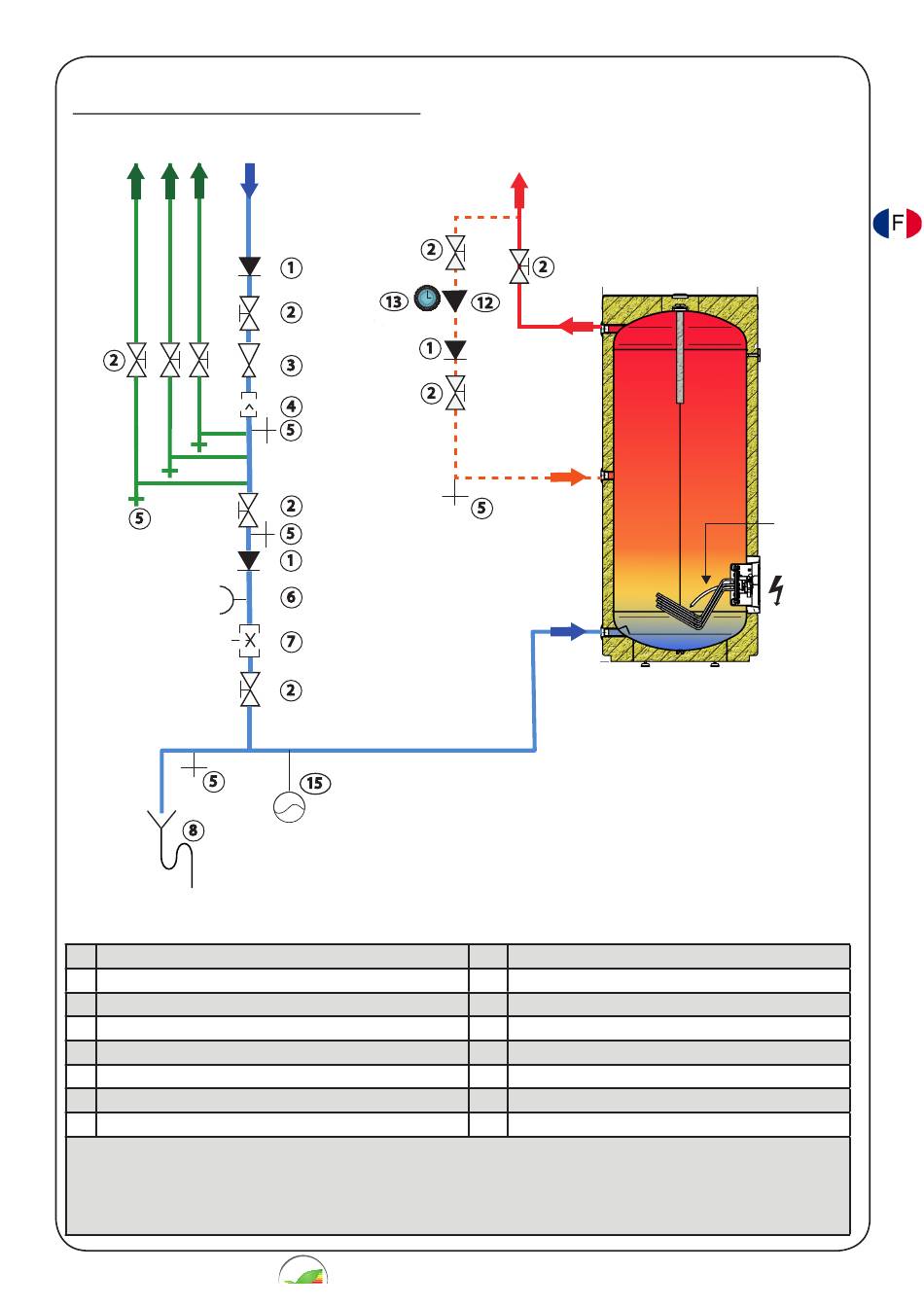

5.2) Schéma de raccordement hydraulique II
Image n° 5.2
2
5
5
8
Legende Schéma II Image 5.2
1 Anti-Retour
2 Vanne d'arrêt
3 Réducteur de pression
4 Filtre d'eau
5 Vidange
6 Manomètre
7 Vanne de règlage du volume
La figure montre un exemple et n'est que schématique.
L'art professionnel et de la technique doit être considéré comme incluant les l'exécution d'un raccordement,
Par exemple le siphon de chaleur (SIA 385/1), des raccordements détachables du chauffe-eaux, les exigences
d'isolation, etcetera, sont toujours considérés.
KW
2
1
13
2
1
3
2
4
5
2
5
1
6
7
2
15
Instruction de Montage cod. 123551 Agg. 31/05/2019
EnEV
WW
2
12
WW
Z
5
KW
8 Tuyaux d'évacuation
9 Soupape de securite
10 Purgeur d'air
11 Pompe de charge
12 Pompe de circulation
13 Horloge
14 Prèparateur de chaleur
15 Vase d'expansion eau potable
