Raccorder et utiliser votre kit AVLink

1. Utilisé comme pont de liaison simple pour transmettre les signaux

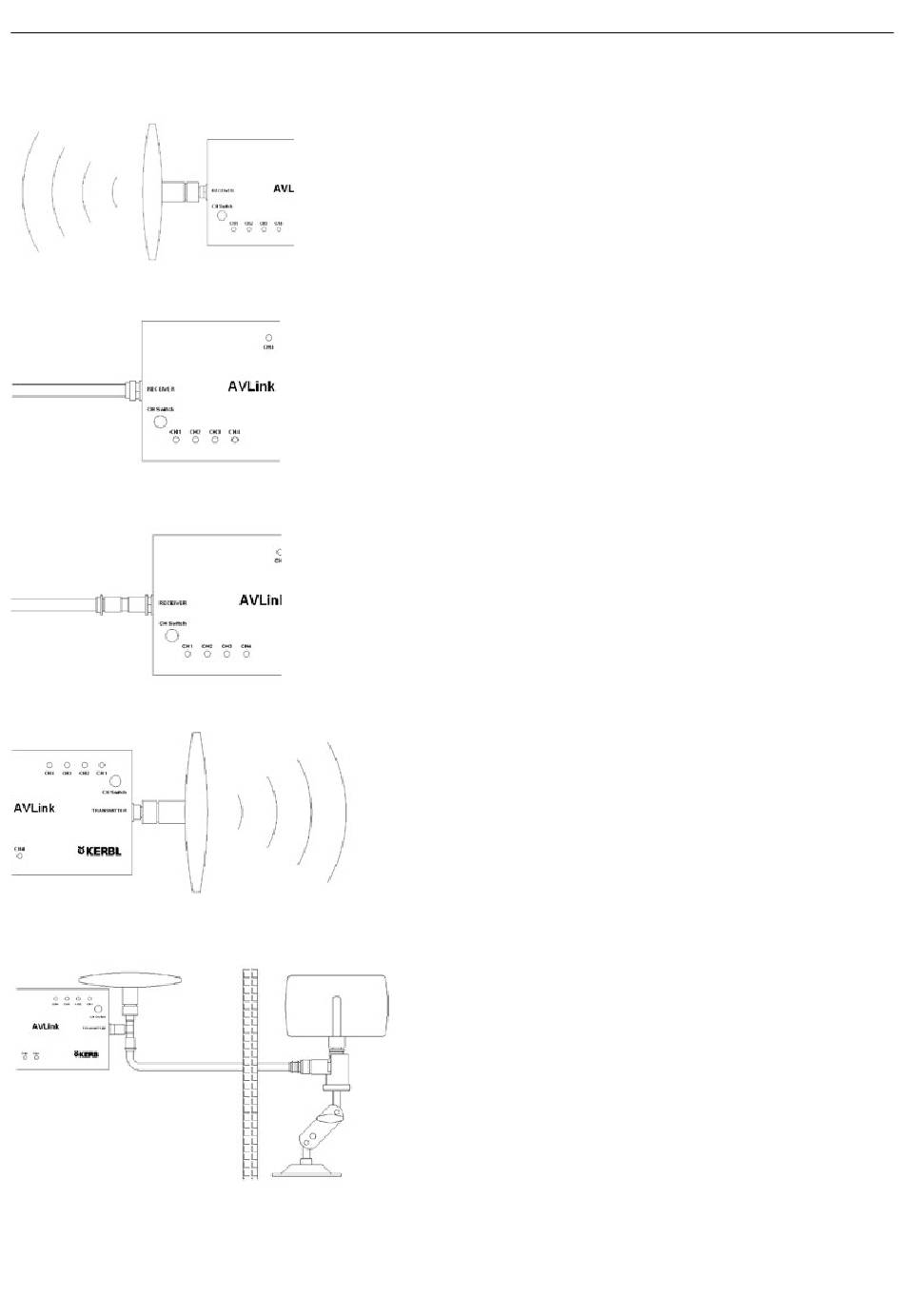

1.1 : Préparation du raccordement du côté récepteur
• Cas 1 : capter des signaux A/V directement via une antenne sans fil du
côté récepteur de votre AVLink. Il s'agit de la méthode de raccordement
standard utilisée pour recevoir des signaux en champ libre. Cf. figure
ci-dessous.
• Cas 2 : enregistrer l'entrée de signaux par la face arrière d'une antenne
(externe) telle que l'antenne Yagi ou la face externe d'une antenne plate
via un câble d'antenne puis acheminer les signaux du côté récepteur
de votre AVLink. Cette méthode est utilisée lorsque des obstacles tels
qu'un mur ou un plancher sont situés entre l'antenne et votre AVLink.
Cf. figure ci-dessous.
• Cas 3 : acheminer les signaux de transmission directement de la caméra
au côté récepteur de votre AVLink via un câble d'antenne. Un raccord
femelle est nécessaire et cette méthode de raccordement s'avère utile
lorsqu'un mur ou un plancher bloque la transmission sans fil du signal
vers le côté récepteur de votre AVLink.
1.2 : Préparation du raccordement du côté transmetteur
• Cas 1 : raccorder directement l'antenne plate au côté transmetteur de
votre AVLink. Il s'agit du raccordement standard utilisé en champ libre
pour une transmission sans fil.
• Cas 2 : utiliser le raccord mâle en T pour diviser les signaux de trans-
mission en deux catégories, l'une directement acheminée vers l'antenne
plate, l'autre acheminée vers la face externe de l'antenne via un câble.
Cette méthode est utilisée lorsqu'un mur ou un plancher sont situés
entre l'antenne et votre AVLink et vous offre de multiples points d'accès
au signal à l'intérieur de votre maison.
12
