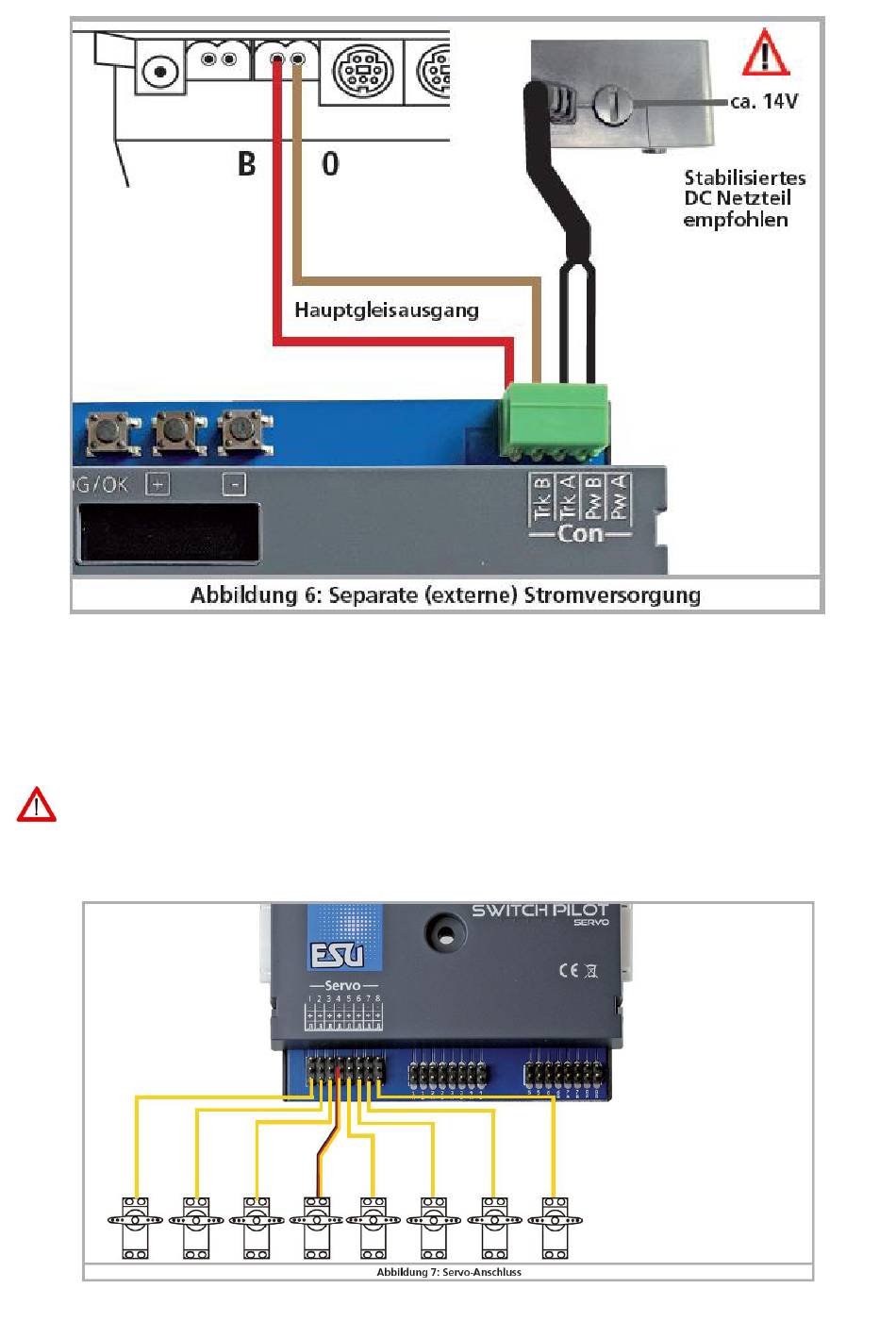

Illustration 6 : Alimentation externe séparée.
5.4. Câblage des sorties
5.4.1. Branchement du servo
On peut utiliser tous les servos courants pour modélisme à trois pôles et impulsion positive. Le
SwitchPilot 3 Servo fournit une alimentation de 5V. La figure 7 montre la connexion générale.
Branchez simplement le câble de connexion du servo sur la borne correspondante du
SwitchPilot (servo). La sortie '''impulsion'' est normalement le fil blanc ou orange.
Respectez le schéma de raccordement sur le boîtier du SwitchPilot 3 Servo. Une mauvaise
connexion peut détruire le servo ou le SwitchPilot!
Figure 7: Branchement servo
