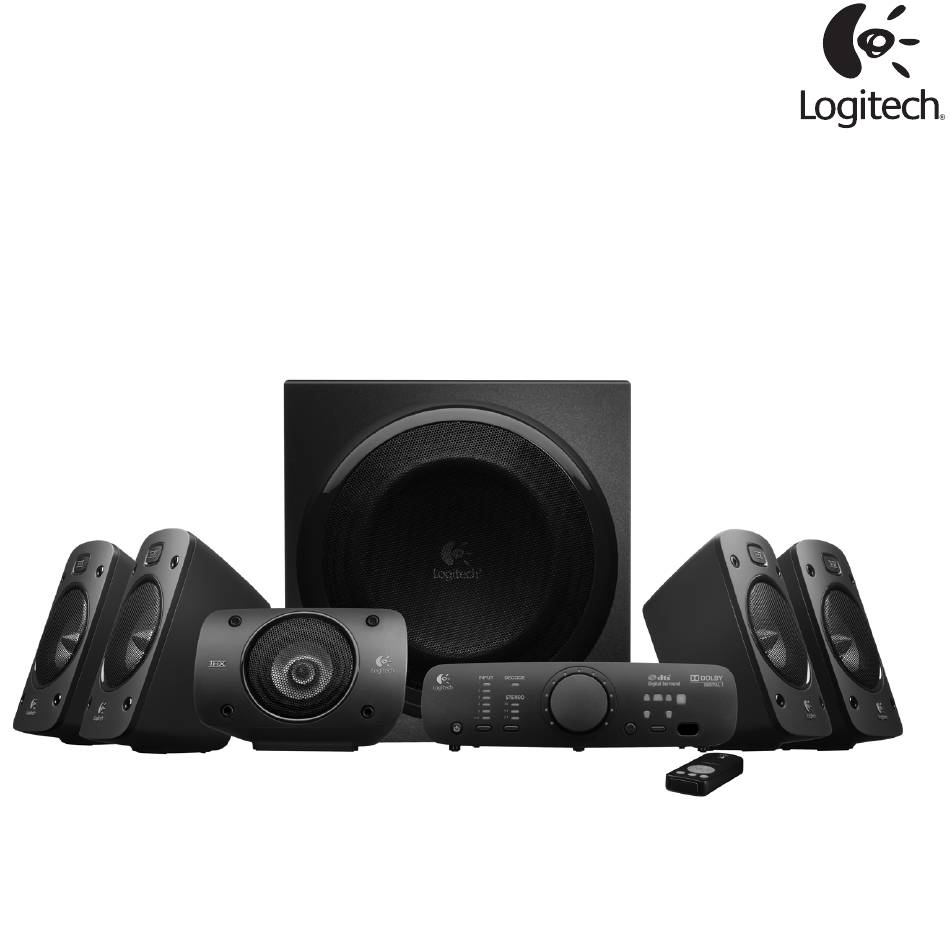

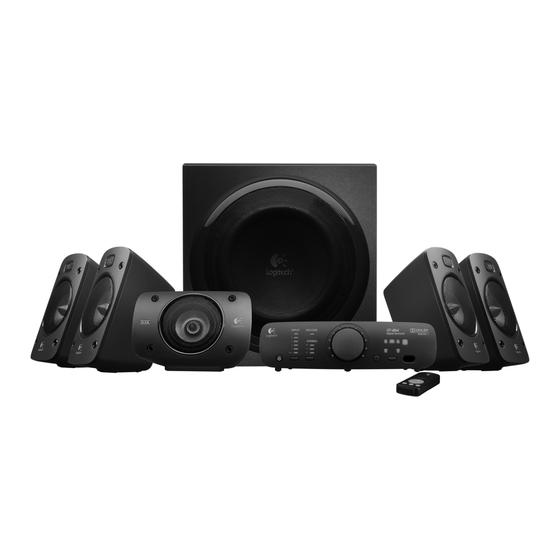

Surround Sound Speakers Z906
User's Guide

Publicité

Table des Matières
loading

Manuels Connexes pour Logitech Z906

Sommaire des Matières pour Logitech Z906

  • Page 1 Logitech ® Surround Sound Speakers Z906 User’s Guide...
  • Page 2 Logitech Surround Sound Speakers Z906 ® Contents English Español Français Português...

  • Page 3: Dolby Digital

    Logitech Surround Sound Speakers Z906 ® Thank you Thank you for purchasing Logitech® Surround Sound Speakers Z906—designed to let you hear every detail, all around you, with theater-quality 5.1 sound for your movies, games and music. Dolby® Digital THX® Certified Dolby Digital is the universal standard for 5.1 THX certification is the seal of approval for digital sound.
  • Page 4 User’s guide 1. Four satellite speakers 7. 6-channel direct input cable 2. Subwoofer 8. Three AAA alkaline batteries (remote control) 3. Center satellite speaker 9. User documentation 4. Remote control 5. Control console 6. Five lengths of standard 18-guage speaker wire: • Two 7.6-meter lengths for rear satellite speakers • Three 4.6-meter lengths for front and center...

  • Page 5: Speaker Placement

    Logitech Surround Sound Speakers Z906 ® Speaker placement Before you position your speakers, take a look around your room and figure out the best setup (see diagram to the right). It’s easiest to place Subwoofer all your speakers in the desired locations before attaching any cables.

  • Page 6: Subwoofer

    User’s guide Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Subwoofer back panel Inputs Console Speakers Power 1. 6-channel direct 6. DB-15 pin connector 7. Rear left 12. Cable (PC sound card) 8. Rear right 2. RCA (stereo) 9. Front left...
  • Page 7 Surround Sound Speakers Z906 ® Connecting your speaker cables The Z906 comes with five speaker cables: two 7.6-meter cables for the rear satellites and three 4.6-meter cables for the front and center satellites. When connecting your speakers, the control console, and your audio source,...

  • Page 8: Control Console

    User’s guide Control console INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Power On/Off 10. Effect select: When a stereo source is present, use this to select your desired sound effect: 2. Input indicator • Stereo 3D – Provides a 3D surround sound effect through all speakers 3. Decode indicator • Stereo 4.1 - Plays stereo through both front...

  • Page 9: Remote Control

    Logitech Surround Sound Speakers Z906 ® Remote control MUTE INPUT LEVEL EFFECT Control your listening experience without ever getting off the couch. 1. Battery door: Install the three AAA batteries 7. Effect select: When a stereo source is present, use this to select your desired sound effect: 2. Power On/Off Stereo 3D, Stereo 4.1, and Stereo 2.1.

  • Page 10: Adjust Volume

    Press the POWER ON/OFF button on the remote As a channel is tested, its corresponding LED control or control console to turn on your Z906. lights up on the front panel of the control console. The test signal cycles through each speaker one time and stops.

  • Page 11: Digital Input

    Enjoy! After you’ve made sure that you’ve set up your system correctly—and the selected input and effect are correctly displayed on the control console—you’re ready to go. Just press play and get immersed in your new Z906 speaker system. English...

  • Page 12: Frequently Asked Questions

    User’s guide Frequently asked questions Q: I can’t hear any sound out of my Z906 speakers, and I see flashing lights on the front of the control console. How can I resolve this? A: a) The Z906 uses DTS Digital Sound/Dolby Digital decoding to process data into 5.1 surround sound.

  • Page 13: Performance Specifications

    Logitech Surround Sound Speakers Z906 ® Performance specifications • Total watts (RMS): 500 watts - Subwoofer: 165 watts (6 ohms, at 52 Hz, at 10% THD) - Satellites: 335 watts RMS (5 x 67 watts per channel {4 ohms at 3.85kHz, at 10% THD}) • Maximum SPL: >110 dBC...
  • Page 14 User’s guide What do you think? Please take a minute to tell us. Thank you for purchasing our product.* www.logitech.com/ithink * The sample customer survey shown here is in English. Logitech supports many languages on its Web site. English...
  • Page 15 Surround Sound Speakers Z906 ® Gracias Te agradecemos la adquisición de Logitech® Surround Sound Speakers Z906, un sistema de altavoces diseñado para que puedas oír cada detalle de manera envolvente, con sonido 5.1 de calidad de cine para sus películas, juegos y música.
  • Page 16 Manual del usuario 1. Cuatro altavoces satélite 7. Cable de entrada directa para seis canales 2. Subwoofer 8. Tres baterías alcalinas AAA (control remoto) 3. Altavoz satélite central 9. Documentación del usuario 4. Control remoto 5. Consola de control 6. Cable de altavoz estándar de calibre 18 (AWG) de cinco longitudes: • Dos cables de 7,6 metros para los altavoces satélite posteriores...

  • Page 17: Colocación De Los Altavoces

    Logitech Surround Sound Speakers Z906 ® Colocación de los altavoces Antes de colocar los altavoces, observa el espacio para decidir la mejor ubicación (consulta el diagrama de la derecha). Subwoofer Resulta más fácil colocar todos los altavoces en la ubicación deseada antes de conectar los cables.
  • Page 18 Manual del usuario Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Panel posterior del subwoofer 4. Entrada óptica Entradas Altavoces Alimentación digital 1. Entrada directa para 7. Posterior izquierdo 12. Cable 5. Entrada coaxial 6 canales (tarjeta de 8. Posterior derecho sonido de PC)

  • Page 19: Conexión De Los Cables De Los Altavoces

    Surround Sound Speakers Z906 ® Conexión de los cables de los altavoces El sistema Z906 incluye cinco cables de altavoces: dos cables de 7,6 metros para los altavoces satélite posteriores y tres cables de 4,6 metros para los altavoces satélite frontales y el altavoz satélite central. Al conectar...
  • Page 20 Manual del usuario Consola de control INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Encendido/apagado 10. Selección de efecto: cuando haya una fuente estéreo presente, utiliza este control para 2. Indicador de entrada seleccionar el efecto de sonido deseado: 3. Indicador de descodificación • Estéreo 3D: proporciona un efecto de sonido envolvente 3D haciendo uso de todos 4. Indicador de volumen/nivel...

  • Page 21: Control Remoto

    Logitech Surround Sound Speakers Z906 ® Control remoto MUTE INPUT LEVEL EFFECT Controla el sonido sin levantarte del sofá. 1. Tapa de compartimento de baterías: 6. Subir volumen/nivel: utiliza este control instala tres baterías AAA para ajustar el volumen principal y el nivel del canal central, los altavoces satélite posteriores 2. Encendido/apagado...

  • Page 22: Ajuste Del Volumen

    Pulsa el botón de ENCENDIDO/APAGADO el botón INPUT durante 5 segundos. en el control remoto o la consola de control para encender el sistema Z906. Conecta el cable de la fuente Para probar de audio el sistema Apaga los altavoces.

  • Page 23: Entrada Digital

    Logitech Surround Sound Speakers Z906 ® Selección de la entrada de audio Usa el control remoto o la consola de control para seleccionar la fuente de entrada. Al pulsar el botón INPUT, se recorren las diversas entradas de fuente de audio, siempre en el mismo orden.

  • Page 24: Preguntas Más Habituales

    Una vez que te hayas asegurado de que el sistema se ha instalado correctamente (y de que la entrada y el efecto seleccionados se muestran correctamente en la consola de control), podrás usar el sistema. Pulsa el botón de reproducción y déjate envolver por el nuevo sistema de altavoces Z906. Preguntas más habituales P: No oigo ningún sonido procedente de los altavoces Z906, y veo destellos en la parte frontal...

  • Page 25: Montaje En Pared

    Logitech Surround Sound Speakers Z906 ® Montaje en pared Es posible montar los altavoces satélite en la pared si se cuenta con las herramientas apropiadas (no incluidas). Al montar un altavoz satélite en la pared, asegúrate de no apretar demasiado el tornillo. Ello podría dañar las roscas del tornillo dentro de la agarradera del altavoz.
  • Page 26 Manual del usuario ¿Cuál es tu opinión? Nos gustaría conocerla, si puedes dedicarnos un minuto. Te agradecemos la adquisición de nuestro producto.* www.logitech.com/ithink * La encuesta a clientes que se muestra aquí está en inglés. Logitech admite muchos idiomas en su página Web. Español...
  • Page 27 ® Merci, Vous venez d'acheter Logitech® Surround Sound Speakers Z906 (haut-parleurs conçus pour vous permettre d'entendre chaque détail, autour de vous, avec un son 5.1 de qualité cinéma pour vos films, vos jeux et votre musique) et nous vous en remercions.
  • Page 28 Guide de l’utilisateur 1. Quatre haut-parleurs satellites 7. Câble d'entrée directe six canaux 2. Subwoofer 8. Trois piles alkaline AAA (télécommande) 3. Haut-parleur satellite central 9. Documentation utilisateur 4. Télécommande 5. Pupitre de commande 6. Cinq longueurs de fil standard de 18 gauges pour haut-parleurs: • Deux longueurs de 7,6 mètres pour les haut- parleurs satellites arrière...

  • Page 29: Position Des Haut-Parleurs

    Logitech Surround Sound Speakers Z906 ® Position des haut-parleurs Avant de placer vos haut-parleurs, regardez autour de vous et imaginez la meilleure configuration pour votre pièce Subwoofer (consultez le diagramme à droite). Il est plus facile de positionner tous vos haut-parleurs aux emplacements voulus avant de raccorder les câbles.

  • Page 30: Panneau Arrière Du Subwoofer

    Guide de l’utilisateur Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Panneau arrière du subwoofer Entrées Console Haut-parleurs Mise sous tension 1. Directe six canaux 6. Connecteur DB 7. Arrière gauche 12. Câble (carte son PC) à...

  • Page 31: Connexion Des Câbles Des Haut-Parleurs

    Logitech Surround Sound Speakers Z906 ® Connexion des câbles des haut-parleurs Le Z906 est livré avec cinq câbles pour haut-parleurs: deux câbles de 7,6 mètres pour les haut-parleurs satellites arrière et trois câbles de 4,6 mètres pour les haut-parleurs satellites du centre et avant.
  • Page 32 Guide de l’utilisateur Console INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Marche/arrêt 10. Sélection de l'effet: lorsqu'une source stéréo existe, utilisez-la pour sélectionner l'effet 2. Témoin d'entrée sonore voulu: 3. Témoin de décodage • Stéréo 3D: fournit un effet de son surround 3D par tous les haut-parleurs 4. Témoin de volume/niveau • Stéréo 4.1: lit le son stéréo avec les...

  • Page 33: Télécommande

    Logitech Surround Sound Speakers Z906 ® Télécommande MUTE INPUT LEVEL EFFECT Ajustez vos sensations d'écoute sans vous lever de votre canapé. 1. Compartiment des piles: installez les trois piles AAA 6. Augmenter le volume/niveau: permet de régler le volume principal, les niveaux du subwoofer, 2. Marche/arrêt des haut-parleurs satellites arrière et du canal central.

  • Page 34: Raccordement Du Câble D'alimentation Du Subwoofer

    Appuyez sur l'interrupteur Marche/Arrêt de et s'arrête. Pour repasser en mode de test, la télécommande ou de la console pour mettre maintenez le bouton d'entrée enfoncé votre Z906 sous tension. sur la télécommande ou la console pendant Test de votre système 5 secondes.

  • Page 35: Sélection De Votre Entrée Audio

    Logitech Surround Sound Speakers Z906 ® Sélection de votre entrée audio Utilisez la télécommande ou la console pour sélectionner une source d'entrée. Appuyez sur le bouton d'entrée pour parcourir les différentes sources d'entrée audio, toujours selon le même ordre. Entrée numérique Si vous utilisez une connexion numérique, suivez les instructions de votre source audio pour être certain d'obtenir une sortie audio numérique.

  • Page 36: Questions Fréquentes

    R: a) Le modèle Z906 utilise le décodage DTS Digital Sound/Dolby Digital pour restituer les données en son surround 5.1. Si les haut-parleurs Z906 ne reçoivent ni les données DTS, ni les données Dolby Digital, le système n’est pas en mesure de décoder le signal. Pour résoudre ce problème, assurez- vous que vos haut-parleurs Z906 reçoivent uniquement un signal DTS Digital Sound ou Dolby...

  • Page 37: Fixation Murale

    Logitech Surround Sound Speakers Z906 ® Fixation murale Vous pouvez fixer vos haut-parleurs satellites au mur avec le matériel approprié (non inclus). Lorsque vous fixez un haut-parleur satellite au mur, ne serrez pas trop fort la vis de montage. Sinon, le filetage de vis risque d'être endommagé à l'intérieur de la patte de fixation du haut-parleur.
  • Page 38 Guide de l’utilisateur Qu'en pensez-vous ? Prenez quelques minutes pour nous faire part de vos commentaires. Vous venez d'acheter ce produit et nous vous en remercions.* www.logitech.com/ithink * L'exemple d'enquête clientèle présenté ici est en anglais. Logitech dispose d'un site Web en plusieurs langues. Français...
  • Page 39 Surround Sound Speakers Z906 ® Obrigado Obrigado por ter adquirido Logitech® Surround Sound Speakers Z906 — projetado para permitir que você ouça cada detalhe à sua volta, com som 5.1 com qualidade de auditório para filmes, jogos e músicas. Dolby® Digital Certificação THX®...
  • Page 40 Guia do usuário 1. Quatro alto-falantes satélites 7. Cabo de entrada direta de 6 canais 2. Subwoofer 8. Três pilhas alcalinas AAA (controle remoto) 3. Alto-falante satélite central 9. Documentação do usuário 4. Controle remoto 5. Console do controle 6. Cinco comprimentos de fio de alto-falante de medida 18: • Dois de 7,6 metros para os alto-falantes satélites traseiros...
  • Page 41 Logitech Surround Sound Speakers Z906 ® Posicionamento dos alto-falantes Antes de posicionar os alto-falantes, estude o ambiente e decida-se pela melhor configuração (consulte o diagrama à direita). É mais fácil Subwoofer colocar todos os alto-falantes nos locais desejados antes de conectar os cabos.
  • Page 42 Guia do usuário Subwoofer REAR LEFT REAR LEFT REAR RIGHT REAR RIGHT FRONT LEFT FRONT LEFT FRONT RIGHT FRONT RIGHT CENTER CENTER Painel posterior do subwoofer Entradas Console Alto-falantes Energia 1. Direta de 6 canais 6. Conector DB 7. Traseiro esquerdo 12. Cabo (placa de som de PC) de 15 pinos 8. Traseiro direito...
  • Page 43 Surround Sound Speakers Z906 ® Conectar os cabos dos alto-falantes O Z906 é entregue com cinco cabos de alto-falantes: dois cabos de 7,6 metros para os satélites traseiros e três cabos de 4,6 metros para os satélites dianteiros e central. Ao conectar os alto-falantes, o console...
  • Page 44 Guia do usuário Console do controle INPUT DECODE STEREO INPUT MUTE EFFECT LEVEL 1. Ligado/desligado 10. Seleção de efeito: Quando uma fonte estereofônica está presente, use-o para selecionar 2. Indicador de entrada o efeito de som desejado. 3. Indicador de decodificação • Estereofônico 3D – Produz um efeito de som surround 3D através de todos os alto-falantes 4. Indicador de volume/nível • Estereofônico 4.1 - Reproduz som...

  • Page 45: Controle Remoto

    Logitech Surround Sound Speakers Z906 ® Controle remoto MUTE INPUT LEVEL EFFECT Controle sua experiência de escuta sem nunca sair do sofá. 1. Porta do compartimento de pilhas: 6. Mais volume/nível: Use-o para ajustar o volume Instale as três pilhas AAA principal, o subwoofer, os satélites traseiros e os níveis do canal central.

  • Page 46: Ajustar O Volume

    Pressione o botão POWER ON/OFF no controle por vez e pára. Para retornar ao modo de remoto ou no console do controle para ligar teste, mantenha pressionado o botão INPUT o Z906. no controle remoto ou no console do controle por cinco segundos. Testar...

  • Page 47: Selecionar A Entrada De Áudio

    Logitech Surround Sound Speakers Z906 ® Selecionar a entrada de áudio Use o controle remoto ou console do controle para selecionar uma fonte de entrada. Pressionar o botão INPUT faz com que as várias fontes de entrada de áudio sejam percorridas, sempre na mesma ordem.

  • Page 48: Perguntas Mais Freqüentes

    Dolby Digital, não poderão decodificar o sinal. Esse problema pode ser resolvido certificando- se de que os alto-falantes Z906 recebam somente um sinal DTS Digital Sound ou Dolby Digital do dispositivo host (por exemplo, DVD/Blu-ray player, console de jogo ou computador doméstico).

  • Page 49: Montagem Na Parede

    Logitech Surround Sound Speakers Z906 ® Montagem na parede Você pode montar os alto-falantes satélites com os acessórios apropriados (não incluídos). Ao fixar um alto-falante satélite a uma parede, certifique-se de não apertar em excesso os parafusos. Isso poderia danificar os filamentos para parafusos no interior dos alto-falantes.
  • Page 50 Guia do usuário O que acha? Reserve um momento para nos informar. Obrigado por ter adquirido nosso produto.* www.logitech.com/ithink * O exemplo de Pesquisa sobre o cliente mostrado aqui é em inglês. A Logitech oferece suporte a vários idiomas neste site. Português...
  • Page 51 United States +1 646-454-3200 Argentina +00800-555-3284 Brasil +0 800-891-4173 Canada +1 866-934-5644 Chile 1230 020 5484 Latin America +1 800-578-9619 Mexico 001 800 578 9619...
  • Page 52 Blu-ray is a trademark of the Blu-ray Disc Association. © 2010 Logitech. Tous droits réservés. Logitech, le logo Logitech et les autres marques Logitech sont la propriété exclusive de Logitech et sont susceptibles d’être déposés. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
