Note :
Sauf indication contraire, serrez à la main toutes les connexions jusqu'à ce que l'assemblage
soit terminé. Montez la presse d'atelier sur une surface plane, lisse et dure. Si nécessaire, installez la
presse avec deux personnes.

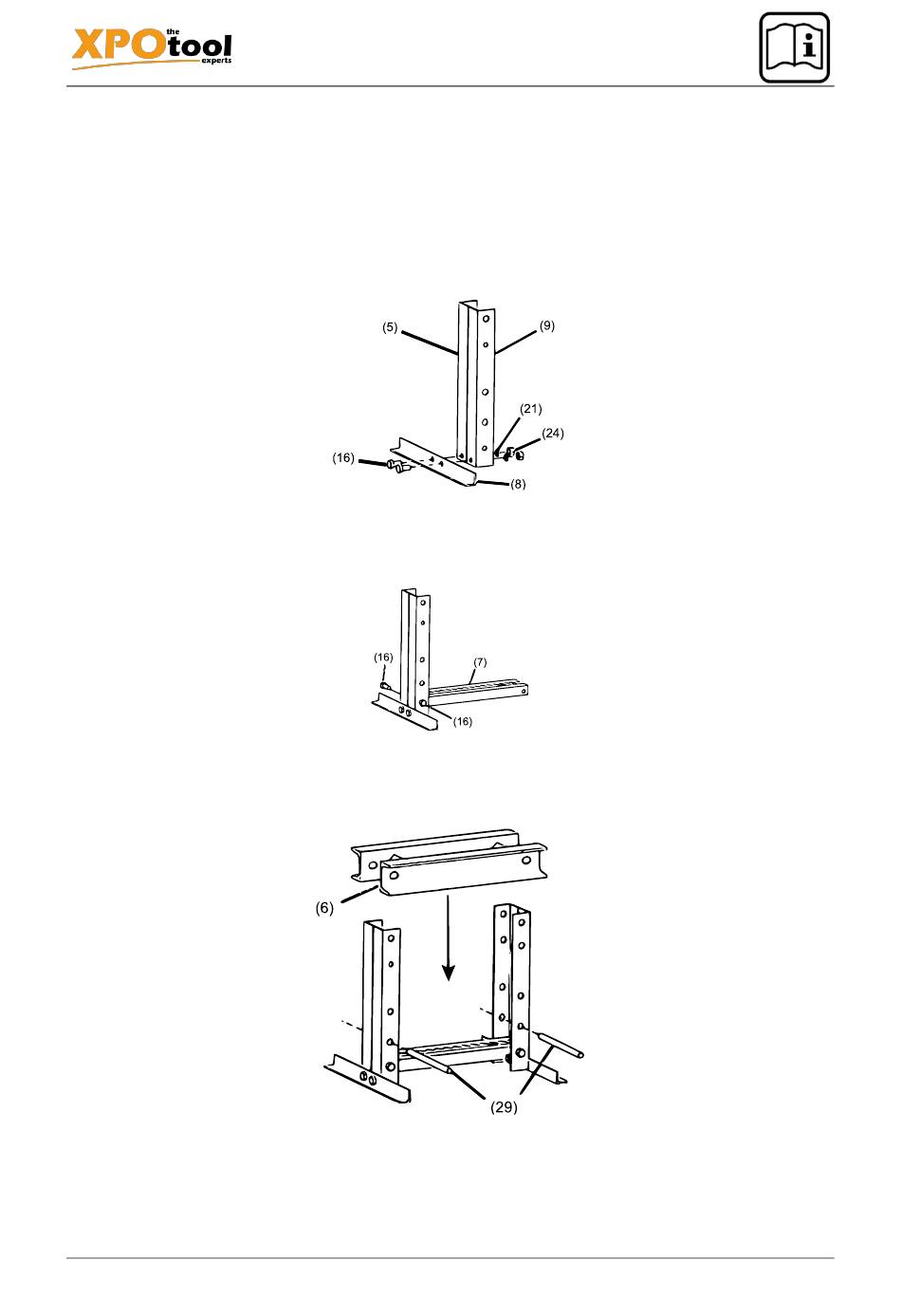

3. Fixez les montants arrière (Fig. B, 5) et avant (Fig. B, 9) au pied (Fig. B, 8) avec deux jeux de
vis (Fig. B, 16), rondelles (élastiques) (Fig. B, 21) et écrous (Fig. B, 24).
Note :
Assurez-vous que les trous sur les montants arrière et avant sont uniformément alignés.
4. Répétez pour les autres montants et pieds.
5. Fixez les entretoises (Fig. C, 7) avec deux vis (Fig. C, 16) de chaque côté du poteau.
6. Répétez pour l'autre montant.
7. Faites glisser le cadre d'appui (Fig. D, 6) sur la construction du montant et fixez-le avec les
goupilles du cadre de d'appui (Fig. D, 29).
8. Fixez le guide inférieur de la tige de piston (Fig. E, 14) avec deux vis (Fig. E, 16) à la traverse
inférieure (Fig. E, 2). Serrez fermement les connexions.
https://www.XPOtool.com
The Tool Experts
Figure B
Figure C
Figure D
Article 61889
Page 5
05 2022-1
