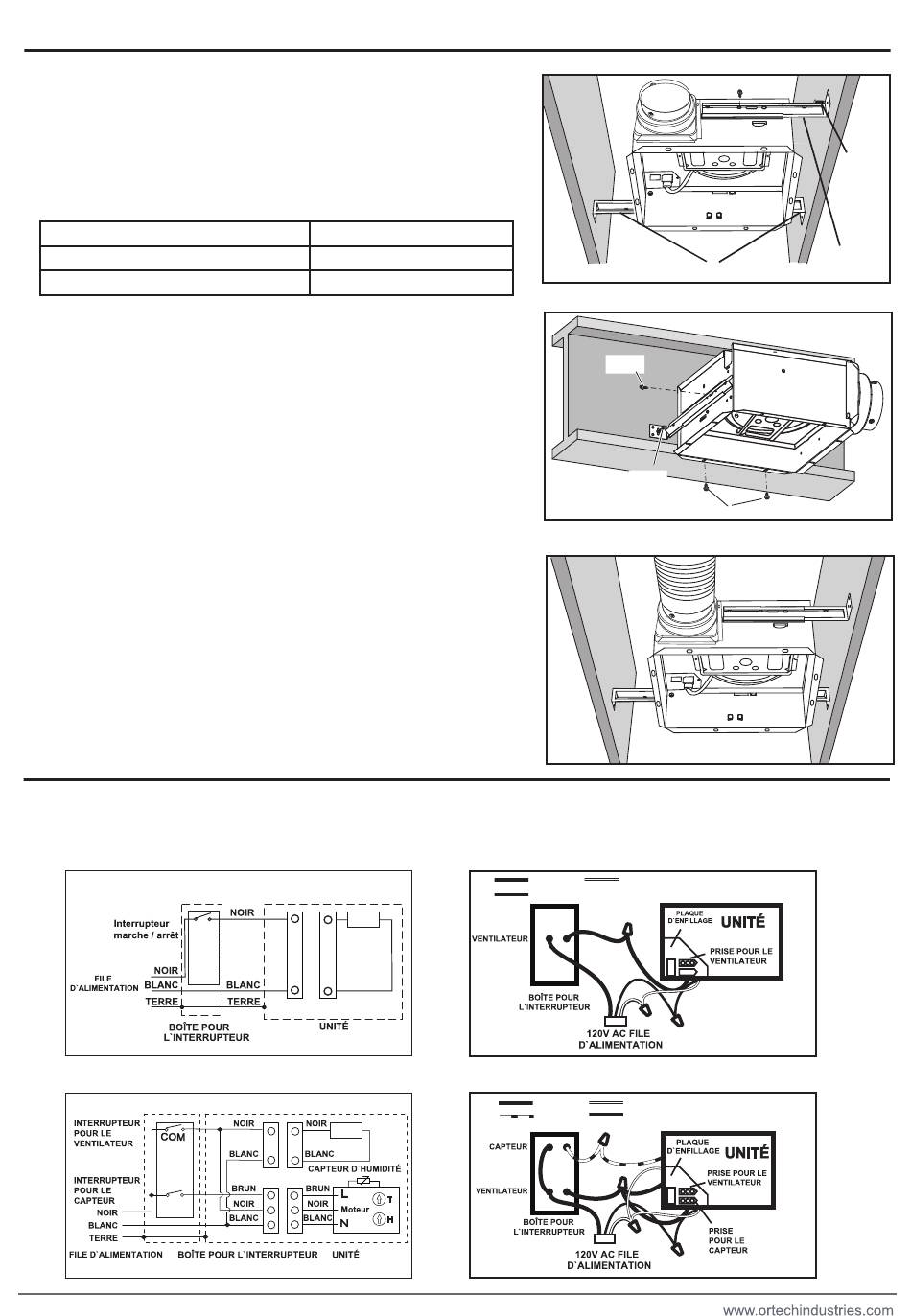

INSTRUCTIONS POUR L'ASSEMBLAGE
3. Installation utilisant seulement les supports de montage
Glissez les supports de montage dans la rainure du boîtier et ajustez au
besoin afin de le placer entre les solives. Ajustez les supports de montage
afin qu'ils touchent les solives. En tenant le ventilateur en place, arrangez-le
afin que les languettes situées sur les supports de montage enveloppent le
bord des solives. Fixez les supports de montage aux solives en utilisant une
vis à chacun des bouts de ceux-ci. (voir la figure à droite). Vissez le support
de montage au boîtier avec la vis A.
Le choix de support de montage A .
Distance A
14 po à 23 1/2 po (356mm-597mm)
21 1/4 po à 23 1/2 po (540mm-597mm)
4. Installation aux solives en I
Glissez un des supports de montage (long) dans la rainure B du boîtier et
ajustez au besoin afin de le placer entre les solives. En tenant le boîtier en
place, assurez-vous que celui-ci touche le bas de la solive. Vissez le boîtier
à la solive en passant par les trous D et C. Vissez le support de montage
de l'autre côté de la solive en passant par le trou (veuillez voir la figure à
droite). Vissez le support de montage au boîtier avec la vis A.
5. L'installation du conduit rond
Raccordez le conduit rond (non compris) à l'amortisseur/le raccordement de
conduit, et joignez-le à un évent mural ou de toiture (non compris). En
utilisant du ruban adhésif pour conduit (non compris), assurez-vous qu'il n'y
ait aucune fuite d'air.
BRANCHEMENT DES FILS ÉLECTRIQUES
Relier le circuit électrique de votre maison de 120 V c.a. à l'emplacement du ventilateur. Utilisez seulement des raccords
homologués par UL pour relier le circuit électrique de votre maison à la plaque de câblage. Branchez les fils comme
illustré ci-dessous.
POUR: ODS-8003-14 ODS-9003-14 ODS-1109 ODS-12012 ODS-15011
POUR: ODS-8003HS-14 ODS-9003HS-14 ODS-1109HS ODS-12012HS ODS-15011HS
Support de montage A
Support de montage (court)
Support de montage (long)
FAN
FAN
7
Support de montage (long)
Vis A
Vis B
Vis A
NOIR BLANC
TERRE
NOIR BLANC
TERRE
BRUN
Vis A
Vis B
Support de
montage A
