Installation correcte
Installation
incorrecte
A. Tracer les points de perçage
D. Visser
Remarque : Les 2 trous de vis permettent de régler le support sur le mur si nécessaire, en fonction du test de marche.
2
B. Trou de la vis pour l'autoprotection à l'arrachement
E. Trois vis longues

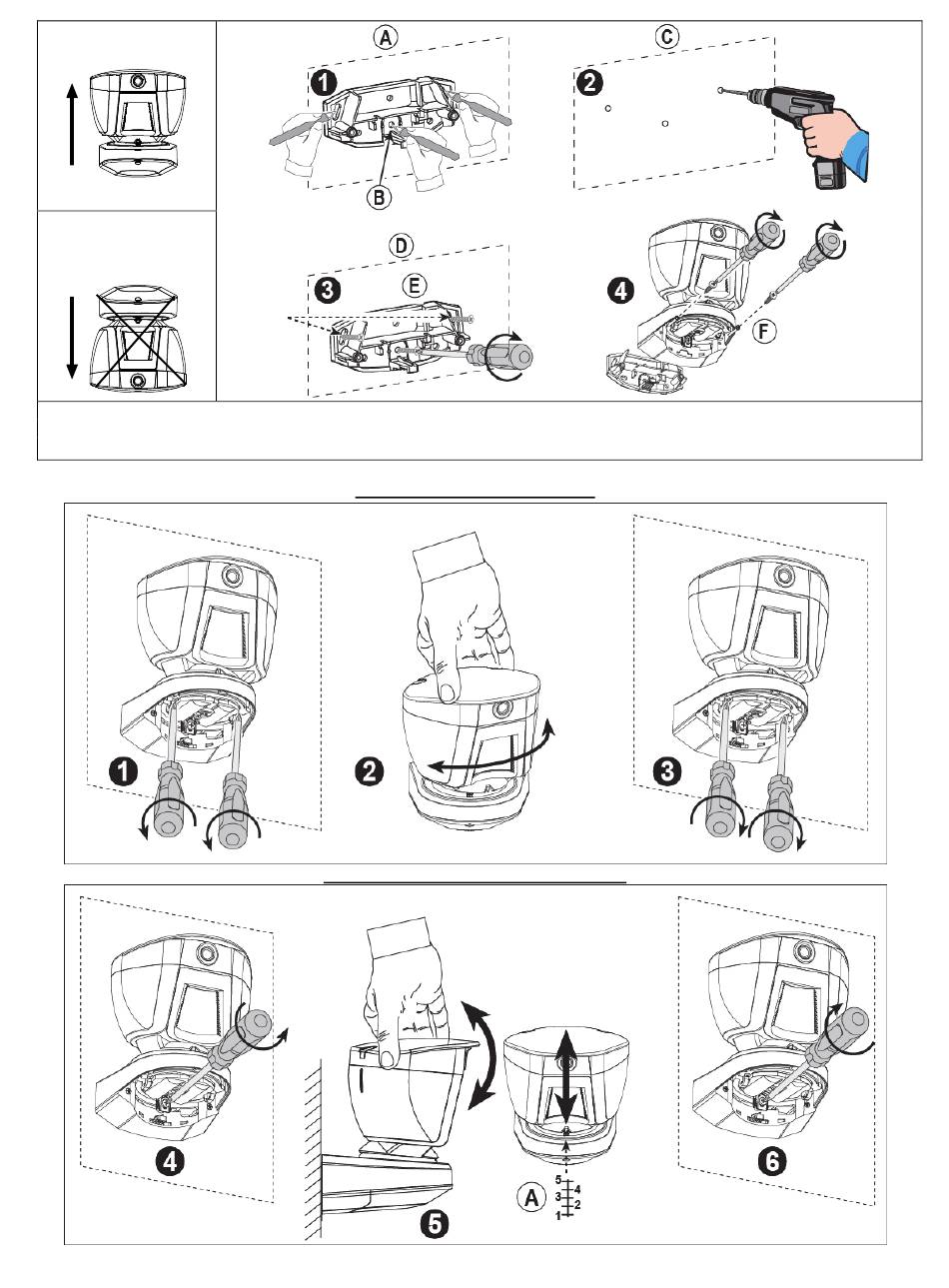

Figure 2 : installation
RÉGLAGE HORIZONTAL (-45 à +45)
RÉGLAGE VERTICAL (0 à -10 par pas de 2,5)
D-305500 TOWER CAM PG2 Instructions d'installation
C. Percer
F. Deux vis courtes
