FUNZ IO NA MEN TO
D EL R AN G E EXT E ND E R
Il Range Extender funziona come un caricabatterie interno portatile che carica la batte-
ria principale mentre è acceso. Il suo funzionamento si differenzia dagli altri sistemi in
quanto nell'X35 dell'Ebikemotion solo la batteria principale fornisce potenza al motore,
mentre il Range Extender carica la batteria principale, indipendentemente dal fatto che
vi sia o meno una richiesta di potenza dal motore alla batteria principale (velocità supe-
riori a 25 km/h, nessuna pedalata o la bicicletta non è in movimento).
Il Range Extender carica la batteria principale ad una velocità di scarica di 2A, mentre
il motore può richiedere corrente fino a 9A. Pertanto il Range Extender non è in grado
di somministrare corrente sufficiente al motore in modo indipendente, dato che tutta la
corrente proviene dalla batteria principale.

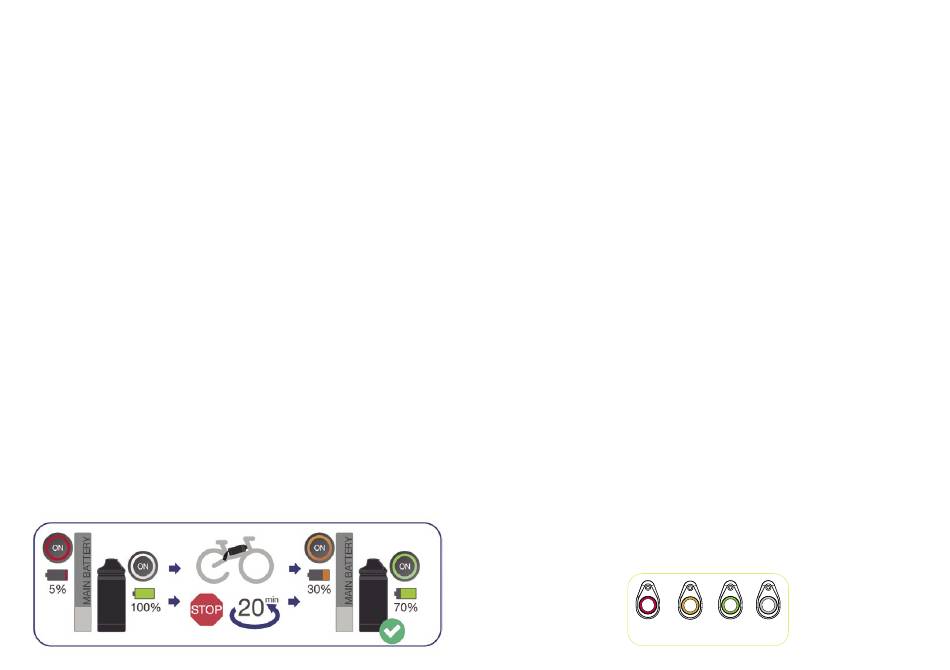

Se la batteria principale è scarica e il Range Extender è collegato e acceso, sarà necessa-
rio attendere che il Range Extender abbia caricato la batteria principale a sufficienza per
consentire al sistema di fornire assistenza elettrica. Si raccomanda pertanto, quando si
utilizza il Range Extender, di avere sempre l'unità collegata alla batteria principale attra-
verso la porta di ricarica per garantire la ricarica della batteria principale durante l'uso,
consentendo così la massima autonomia possibile. In caso di uso intensivo del sistema
in casi estremi in modalità di massima assistenza per periodi molto lunghi, è possibile
che la batteria si scarichi completamente più velocemente di quanto il Range Extender
sia in grado di ricaricarla. In questo caso si dovrà attendere che la batteria principale
abbia un livello di carica sufficiente dal Range Extender per poter continuare a guidare
con l'assistenza elettrica.
Funzionando come caricabatterie principale, il Range Extender è compatibile con qualsi-
asi versione del sistema X35 di Ebikemotion.

MAN UA LE D ELL'UTE NTE

RA NG E EXT END ER
AC C E N S I ONE E S P E G NI M E N TO
D E L RA N G E EXTE ND E R
Dopo aver collegato il Range Extender alla porta di ricarica della bicicletta, accendere il Range
Extender premendo il pulsante Iwoc One sulla parte superiore dell'unità. La luce sul pulsante
diventa bianca. Per spegnere il Range Extender, premere il pulsante Iwoc One continuamente
per 2-3 secondi.
Dopo aver acceso il Range Extender con l'unità collegata alla bicicletta, il pulsante Iwoc One sul
tubo superiore della bicicletta inizierà a lampeggiare e si spegnerà continuamente visualizzando
il codice colore corrispondente al livello di carica attuale della batteria principale, come quando il
caricabatterie è collegato alla porta di ricarica. La bicicletta fornisce normalmente assistenza e le
modalità di assistenza possono essere cambiate come se il Range Extender non fosse collegato.
Per garantire la massima autonomia continua, accertarsi di accendere il Range Extender con-
temporaneamente all'accensione della bicicletta per l'uso, in modo che il Range Extender inizi a
caricare la batteria principale fin dal primo momento.
Il Range Extender inizia a caricare la batteria interna quando rileva che, quest'ultima, sia ad
un livello di carica dell'85% o inferiore. Se il Range Extender è collegato a una batteria interna
completamente carica e il Range Extender viene acceso, dopo alcuni minuti, quando non viene
fornita alcuna carica, si spegne automaticamente.
Quando il livello di carica della batteria principale scende al di sotto dell'85%, sarà necessario
accendere il Range Extender premendo il pulsante per iniziare a caricare la batteria principale.
CA R I CA D E L R A NG E EXT E ND E R
Il Range Extender può essere caricato indipendentemente quando viene scollegato dalla bicicletta.
Collegare il caricabatterie X35 alla porta di ricarica sulla parte superiore dell'unità. I livelli di carica del
Range Extender saranno visualizzati con lo stesso codice colore della batteria principale:
Bianco: 100%-75% / Verde: 74%-50% / Arancione: 49%-25% / Rosso: 24%-1%
L'unità può anche essere caricata mentre è collegata alla batteria principale. Collegare il caricabat-
terie al punto di ricarica del Range Extender con il cavo del Range Extender collegato al punto di
ricarica della bicicletta ed entrambe le batterie saranno caricate contemporaneamente.
In alternativa, il livello di carica del Range Extender può essere visualizzato tramite l'applicazione
per smartphone di Ebikemotion. La modalità esatta di visualizzazione della carica nell'applicazione
dipende dalla versione del sistema X35 a cui è collegato il Range Extender.
<25% >50% >75%
>25%
<50% <75%
