NETGEAR MS510TX Guide D'installation

Guide d'installation
Smart switch Web manageable professionnel multi-
Gigabit NETGEAR 8 ports avec 2 ports 10 Gigabit,
modèle MS510TX

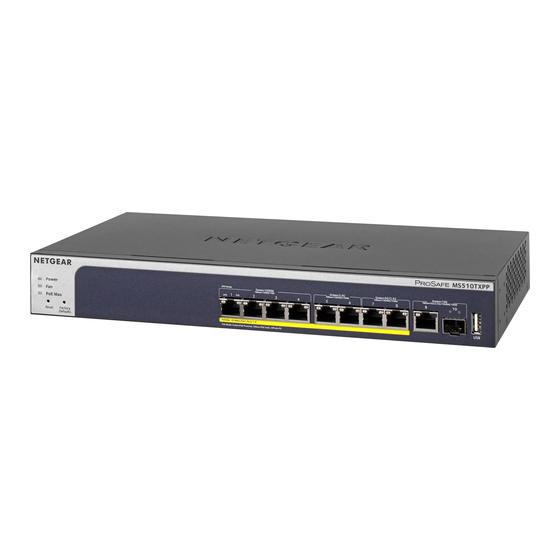

Smart switch Web manageable professionnel
multi-Gigabit NETGEAR 8 ports avec PoE+ et 2 ports
10 Gigabit, modèle MS510TXPP
Contenu de la boîte
• Smart switch Web manageable professionnel NETGEAR modèle MS510TX
ou MS510TXPP
• Cordon d'alimentation (spécifique au pays de vente)
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur rack de 48,3 cm (19 pouces), pour une installation sur rack
• Guide d'installation
Remarque : pour plus d'informations sur l'installation, reportez-vous au guide
d'installation matérielle, que vous pouvez télécharger sur
https://www.netgear.com/support/.
Configuration du switch avec une adresse IP statique
Remarque : si votre réseau utilise un serveur DHCP, cette section ne s'applique
pas. Passez directement à la section Connectez le switch à un
Si vous utilisez des adresses IP statiques sur votre réseau, configurez l'adresse IP du
switch avant de le connecter à un réseau.
1. Configurez un ordinateur avec une adresse IP statique dans le sous-réseau
192.168.0.x.
2. Branchez le switch sur une prise électrique et connectez votre ordinateur au
switch à l'aide d'un câble Ethernet.
3. Ouvrez un navigateur Web et saisissez 192.168.0.239 dans la barre d'adresse.
L'adresse IP par défaut du switch sera 192.168.0.239.
Une page de connexion s'affiche.
4. Saisissez password comme mot de passe.
La page System Information (Informations système) s'affiche.
5. Sélectionnez System > Management > IP Configuration (Système > Gestion >
Configuration IP).
L'écran IP Configuration (Configuration IP) s'affiche.
6. Sélectionnez la case d'option Static IP Address (Adresse IP statique).
7. Saisissez l'adresse IP statique, le masque de sous-réseau et l'adresse IP de la
passerelle par défaut que vous souhaitez affecter au switch.
8. Cliquez sur le bouton Apply (Appliquer).
Les paramètres sont enregistrés.
Connectez le switch à un réseau
1. Connectez les appareils aux ports réseau RJ-45 sur le panneau avant du switch.
Pour le modèle MS510TXPP uniquement, vous pouvez connecter des appareils
PoE et non-PoE.
Pour les connexions 5G et 10 Gigabit, utilisez des câbles Ethernet de catégorie
6, 6a ou 7 dotés de connecteurs RJ-45.
2. Connectez un port RJ-45 ou SFP+ du switch à un réseau comprenant un serveur
DHCP.
Remarque : dans un petit bureau ou à domicile, branchez le switch sur le port
de réseau local d'un routeur qui, à son tour, est relié à un modem Internet.
Si vous utilisez un port SFP+, vous devez insérer un module SFP+, que vous
pouvez acheter auprès de NETGEAR.
3. Mettez le switch sous tension, puis patientez deux minutes.
réseau.
MS510TXPP
Lien PoE 2,5 G vers WAC740
(liens PoE pour MS510TXPP
uniquement)
Vérifiez l'état PoE (MS510TXPP uniquement)
Le modèle MS510TXPP peut fournir le PoE+ sur les ports 1 à 8. Le switch
peut fournir jusqu'à 30 W PoE+ (IEEE 802.3at) à chaque port, avec un budget
d'alimentation PoE maximal de 180 W sur tous les ports PoE+ actifs.
Le voyant PoE Max indique l'état du budget PoE sur le switch :
• Eteint. Une alimentation PoE suffisante (plus de 7 W) est disponible.
• Orange continu. Moins de 7 W disponible en PoE.
• Orange clignotant. Au moins une fois au cours des deux dernières minutes,
moins de 7 W d'alimentation PoE étaient disponibles.

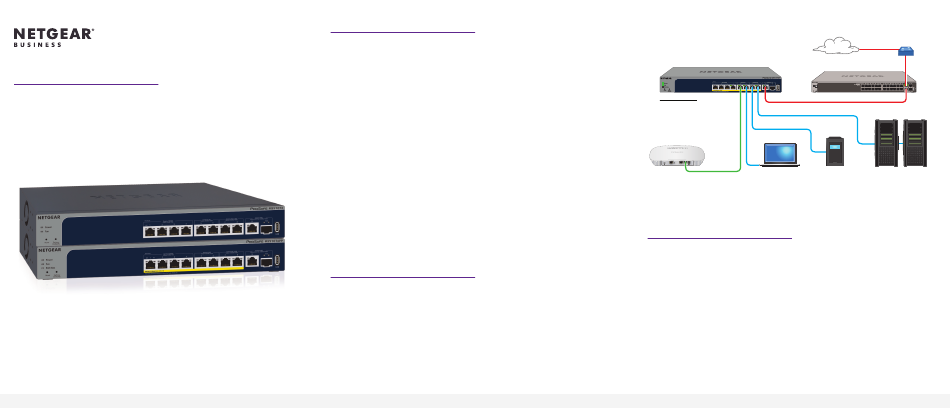

Routeur du réseau
Exemples de
connexions
Internet
Switch de
base
Liaison montante 10 Gigabit non-PoE
Lien non-PoE 5 G vers
deux serveurs 2,5 G
Lien non-PoE 2,5 G vers
Lien non-PoE 2,5 G
ordinateur pour jeux
vers NAS 2,5 G
2,5 G
