BLACK POWER
www.pulsar.pl
PSBEN5012D

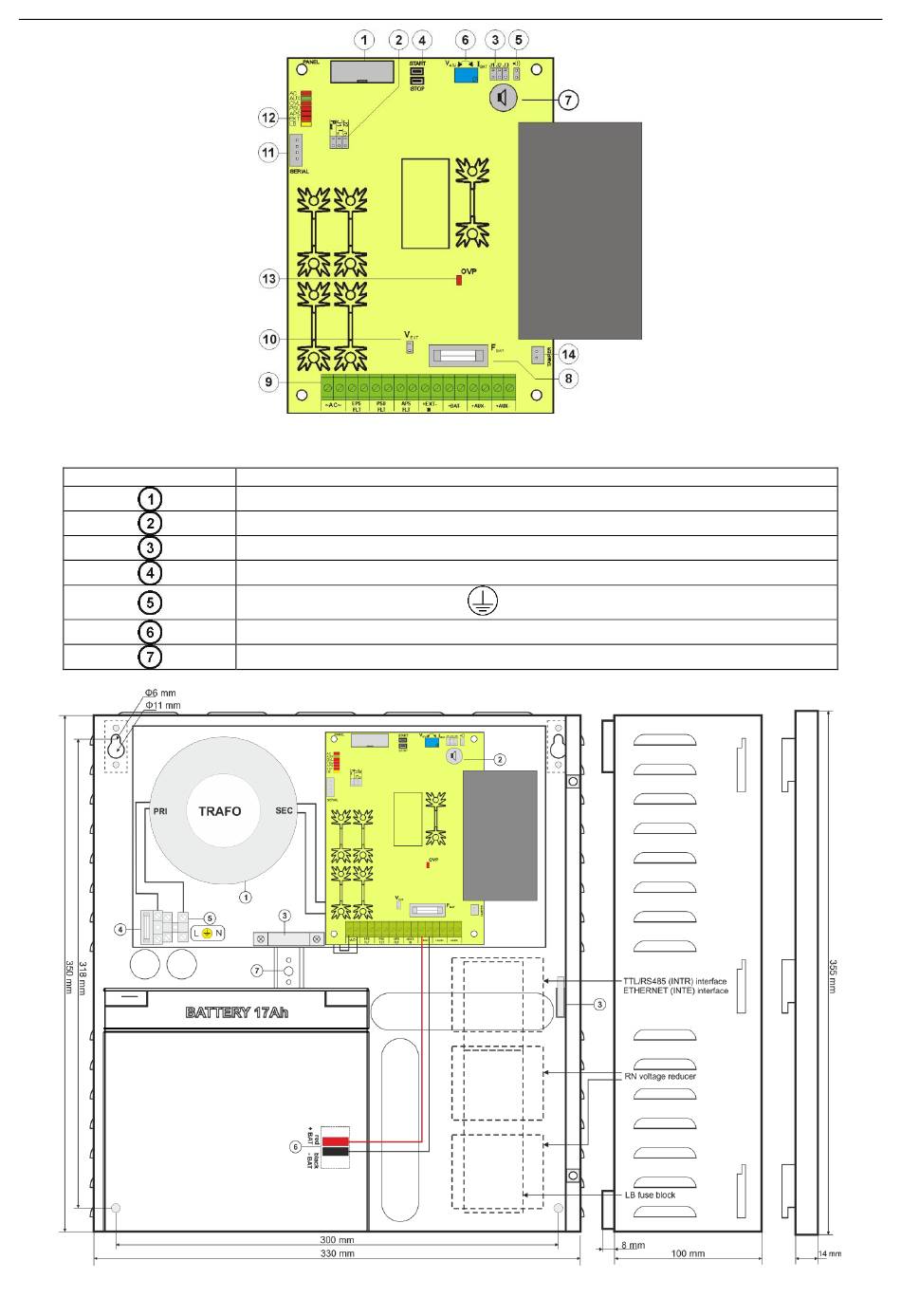

Croquis 2. Vue de la carte mère d'alimentation.
Tableau 2. Eléments de l'alimentation (voir croquis 3).
Element numéro
Description
Transformateur d'isolement
Carte mère d'alimentation (tab. 1, croquis. 2)
TAMPER; micro interrupteur, (contacts) protection anti-sabotage (NC)
fusible dans le circuit d'alimentation (~230 V)
F
MAINS
L-N borne d'alimentation 230 V,
borne de protection
Connecteurs de batterie; positif: +BAT = rouge, négatif: - BAT = noir
Accroche du tamper protection anti-sabotage
Croquis 3. Vue de l'alimentation.
9
