6.2.4 Tableau
Tous les objets KNX disponibles et leur registre Modbus correspondant et d'autres paramètres principaux sont
énumérés dans ce tableau.
Pour la configuration KNX en tant que protocole interne, les paramètres suivants doivent être envisagés :
1. Nom d'objet
Nom descriptif du signal. Il sera utilisé pour définir le nom de ses objets de communication.
2. DPT
Sélectionnez le type de point de données KNX (DPT) à utiliser pour chaque signal ou objet de communication
KNX.
Pour la configuration Modbus en tant que protocole externe, les paramètres suivants doivent être envisagés :
1. # (Numéro) esclave
Indique le numéro d'esclave où se situe le signal.
2. Fonction Lire (Read Function)
Indique la fonction Modbus utilisée pour lire, si autorisé ou requis. Fonctions Modbus 1, 2, 3 et 4 prises en
charge.
3. Fonction Écrire (Write Function)
Indique la fonction Modbus utilisée pour écrire, si autorisé ou requis. Fonctions Modbus 5, 6, 15 et 16 prises en
charge.
4. Longueur de données (Data Length)
Indique la taille du signal exprimée en bits.
5. Format
Indique le format d'information du registre. Sans signe (Unsigned), Avec signe (Signed) C1 (complément de
un), Avec signe (Signed) C2 (complément de deux), Flottant (Float) et Champs de bits (Bit Fields).
6. Ordre d'octet
Indique l'ordre des octets.
© HMS Industrial Networks S.L.U – Tous droits
réservés
Ces informations peuvent être modifiées sans préavis

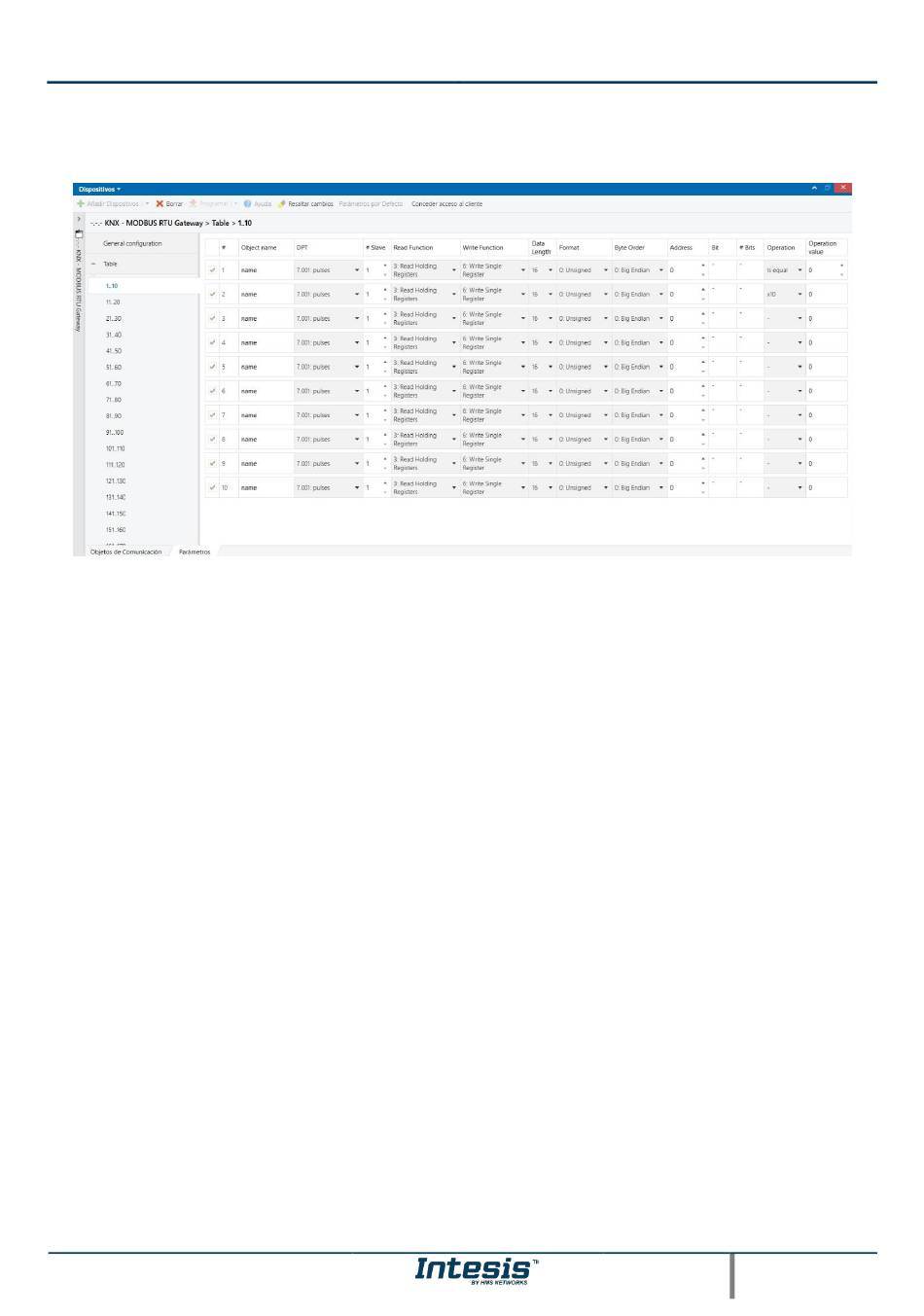

Figure 6.3 Onglet de tableau
Manuel d'utilisation r1.0 fra
