ISOM AM480
Montage
Encliquetez les clips de montage situés au dos de l´appareil
AM480 sur le rail de telle manière que l´appareil soit bien stable.
Une fixation par vis avec 2 vis M4 est également possible.

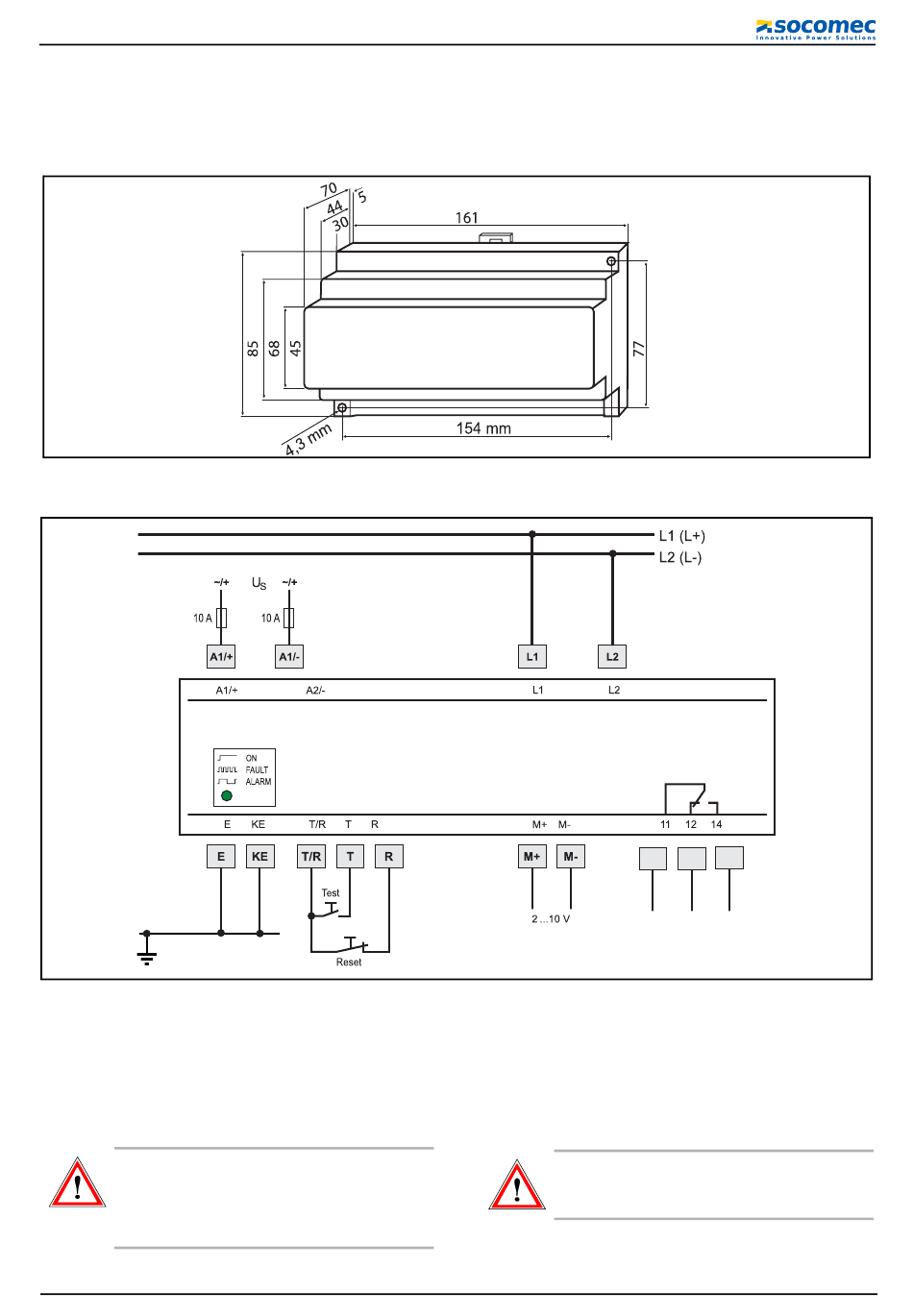

Encombrement
Schéma de branchement
PE
Connexion des cordons de mesure
Les cordons E et KE doivent être connectés séparément à la
liaison équipotentielle !
Mise en service
Il est impératif de vérifier le bon raccordement de l´ AM480 avant
.
de le mettre en service
Pour vérifier le branchement correct de l'appareil, il
est conseillé, avant la mise en service de
l´installation, de contrôler son bon fonctionnement
au moyen d´une vraie mise à la terre, le cas échéant
par une résistance de valeur adéquate.
2
Installation
Snap the rear mounting clip of the AM480 into place in such a
way that a safe and tight fit is ensured. Alternatively, screw
mounting by means of 2 M4 screws is possible.
Dimension diagram
Wiring diagram
11
Connection of the measuring leads
The leads to E and KE have to be connected separately to the
equipotential bonding.
Commissioning
Prior to commissioning, check proper connection of the AM480.
It is recommended to carry out a functional test using
a genuine earth fault, e.g. via a suitable resistance.
14
12
NT 874 697 B
