Élément Nom
3 Bouton d'identification
4 Disques durs
Lecteurs du Système de stockage SC7020 Series
Le Système de stockage SC7020 Series prend en charge les lecteurs Dell Enterprise Plus.
• Le contrôleur de stockage SC7020 prend en charge à la fois les disques SSD et disques durs rotatifs
• Le contrôleur de stockage SC7020F prend en charge les disques SSD.
Les disques du Système de stockage SC7020 Series sont installés horizontalement. Les voyants situés sur ces disques fournissent des
informations sur leur état et leurs activités.

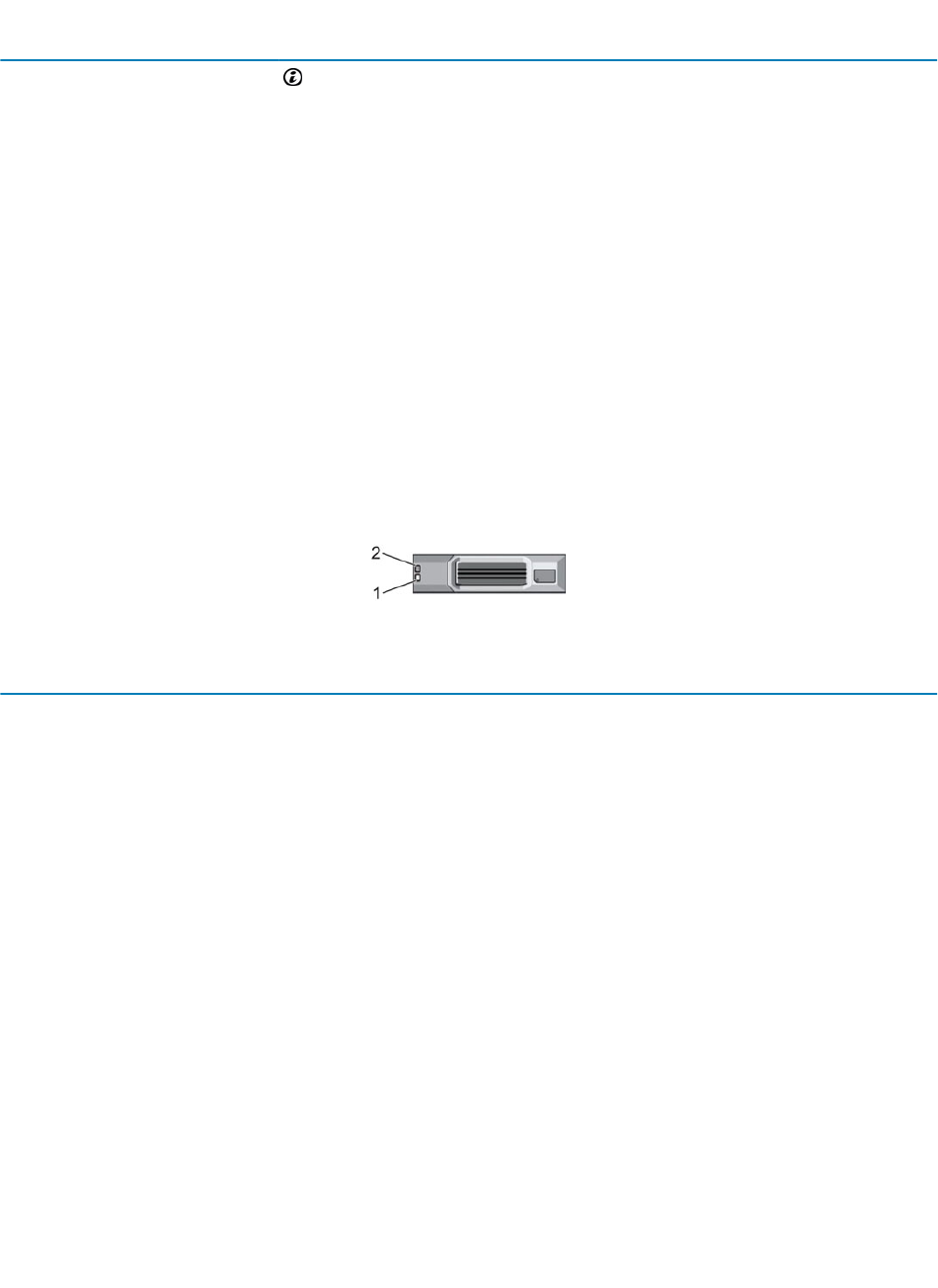

Figure 2. Indicateurs des lecteurs du Système de stockage SC7020 Series
Élément Commande/Fonction
1 Voyant d'activité du disque
2 Voyant d'état du disque
Numérotation des lecteurs du Système de stockage
SC7020 Series
Le système de stockage peut contenir jusqu'à 30 lecteurs, numérotés de gauche à droite en rangées à partir de 0 au lecteur supérieur
gauche. Les numéros de lecteur sont incrémentés de gauche à droite et de haut en bas. La première rangée de lecteurs est ainsi numérotée
de 0 à 4 et de gauche à droite, tandis que la deuxième rangée de lecteurs est numérotée de 5 à 9 et de gauche à droite.
Storage Manager identifie les lecteurs sous la forme XX-YY, où XX est le numéro d'identification de l'unité pour le système de stockage et
YY correspond à la position du lecteur à l'intérieur du système de stockage.
6 Matériel du Système de stockage SC7020 Series
Icône Description
Bleu clignotant en continu : un utilisateur a envoyé une commande au système de
stockage pour faire clignoter le voyant LED. Ainsi, les utilisateurs peuvent identifier
le système de stockage dans le rack.
• Le voyant d'identification clignote sur le panneau de commande du châssis,
pour permettre aux utilisateurs de trouver le système de stockage lorsqu'ils
regardent à l'avant du rack.
• Les voyants d'identification sur les contrôleurs de stockage clignotent
également, ce qui permet aux utilisateurs de trouver le système de stockage
lorsqu'ils regardent à l'arrière du rack.
— Peut avoir jusqu'à 30 disques durs SAS internes de 2,5 pouces
Code du voyant
• Vert clignotant : le disque génère une activité liée aux E/S
• Vert fixe : le disque est détecté et fonctionne correctement
• Vert fixe : fonctionnement normal
• Vert clignotant : vous avez envoyé une commande au lecteur pour faire clignoter le
voyant LED. Ainsi, vous pouvez identifier le lecteur dans le rack.
• Orange clignotant : matériel ou panne de micrologiciel
