1. Notice technique.

1.1. Description générale.
Alimentation stabilisée PSDC161220 destinée á alimenter des caméras vidéos ou d'autres dispositifs
nécessitants une tension stabilisée de 12V DC. L'étendue de réglage de la tension de sortie est réglée entre les valeurs
12V÷15V DC à l'aide du potentiomètre. L'alimentation possède 16 sorties protégées de façon indépendante par les
coupe-circuits : par les coupe-circuits à fusibles ou les coupe-circuits polymères PTC. La panne (court-circuit) dans l'un
des circuits fera sauter le coupe-circuit à fusible ou activera le coupe-circuit PTC et débranchera le circuit de
l'alimentation DC (+U). L'alimentation est placée dans un boîtier métallique (couleur RAL 9003) avec le panneau de
signalisation. Le boitier possède également le micro-interrupteur signalant l'ouverture la portière (le panneau frontal).

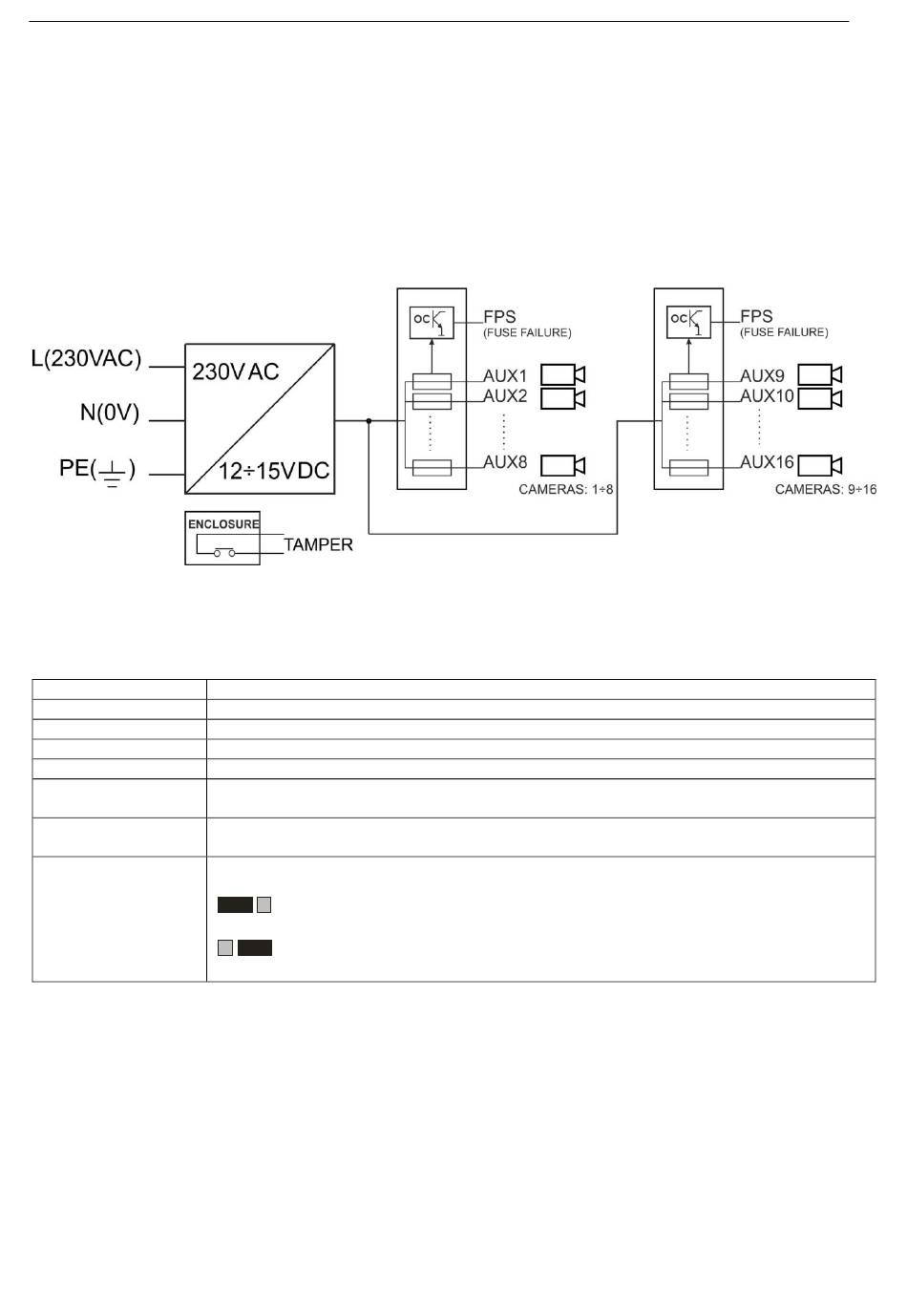

1.2. Schéma fonctionnel (fig. 1).
1.3. Description des éléments et des connecteurs de l'alimentation.
Tableau 1. Eléments du circuit imprimé PCB de l'alimentation (voir le fig. 2).
Elément no.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Fig. 1. Schéma fonctionnel de l'alimentation.
L1.....L8 diodes LED (vertes), (signalent l'activation du coupe-circuit)
F1...F8 coupe-circuits à fusible pour les circuits AUX (+)
IN entree de l'alimentation du LB8/AW
AUX1.... AUX8 sorties, borne commune COM (-)
diode (rouge) signalant la panne d'une des sorties
L
FPS
(l'activation du coupe-circuit)
FPS sortie signalant la panne d'une des sorties, type OC
(état normal L, panne hi-Z)
Armature permettant de choisir le coupe-circuit: PTC / à fusible
Fx Fx.x
armature Fx installée confirme le choix du coupe-circuit PTC
Fx Fx.x
armature Fx.x installée confirme le choix du coupe-circuit à fusible
PSDC161220
