Phaser/Série 1000
Dépose et repose de l'ensemble capsule de commande de la soupape
de dérivation Opération 9-4
Il est important que le réglage de la commande de soupape de dérivation ne soit pas modifié. Ne pas déposer
la capsule de commande ni son support sauf s'il est nécessaire de remplacer l'ensemble.
Si une capsule de commande de soupape de dérivation ou un ensemble support est déposé d'un carter de
turbine ou de compresseur, il est important que le support soit monté dans la position correcte sur le carter.
Dépose

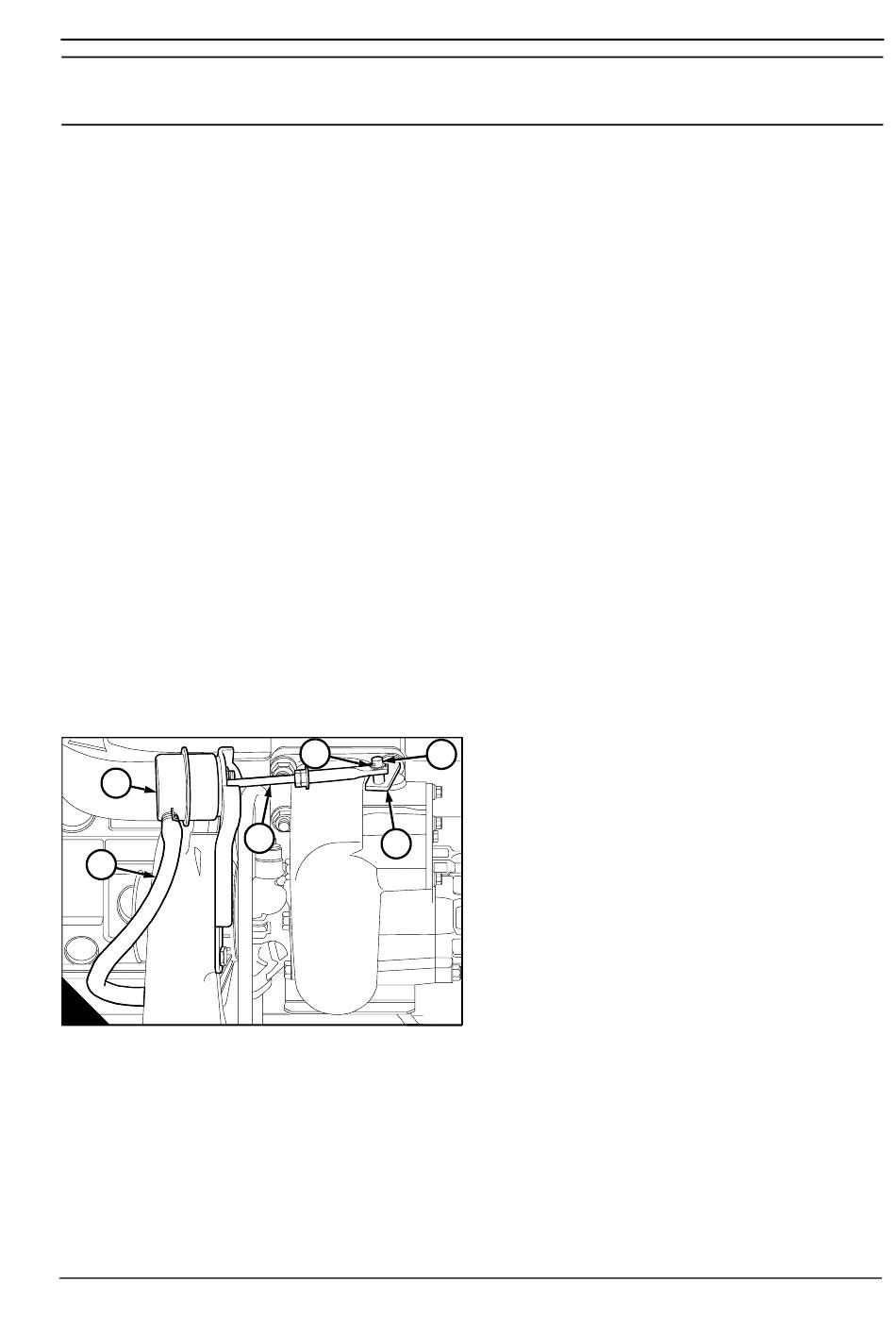

1 Débrancher le tuyau capteur de suralimentation (A1) sur la capsule de commande (A2).
2 Déposer le clip (A4) de retenue de la tige de commande (A3) et retirer l'extrémité de la tige de commande
de l'axe (A5) de la soupape de dérivation.
3 Desserrer les vis de fixation du support de capsule de commande sur le turbocompresseur et déposer
l'ensemble capsule de commande et support.
Repose
1 Mettre l'ensemble capsule de commande et support en position sur le turbocompresseur et serrer les vis de
fixation.
2 Brancher sur la capsule de commande (A2) une alimentation en air qui puisse être réglée avec précision et
qui soit munie d'un manomètre précis.
3 Actionner à la main le bras (A6) de la soupape de dérivation pour vérifier la liberté de mouvement de la
soupape.
4 Pousser le bras de la soupape de dérivation aussi loin que possible vers la capsule de commande et le
maintenir dans cette position. Appliquer lentement une pression d'air à la capsule de commande jusqu'à ce
que l'extrémité de la tige de commande (A3) se monte facilement sur l'axe (A5) de la soupape de dérivation.
Mettre le clip (A4) en place. Dissiper la pression d'air.
2 2
Attention : Ne pas appliquer une pression d'air de plus de 205 kPa (30 lbf/in ) 2,1 kgf/cm à la capsule de
commande. Une pression supérieure risque d'endommager la capsule de commande.
5 Contrôler le fonctionnement de la soupape de dérivation, voir Opération 9-5.
4
5
2
3
6
1
A
A0184
