MANUEL DE L'UTILISATEUR POUR LA PROTECTION ÉLECTRIQUE CONTRE LES SURCHARGES, LES SURTENSIONS ET LES DÉCHARGES ATMOSPHÉRIQUES.
SPS
BENUTZERHANDBUCH ELEKTRISCHER SCHUTZ GEGEN ÜBERLASTUNGEN, ÜBERSPANNUNGEN UND ATMOSPHÄRISCHE ENTLADUNGEN.
SAFE
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ СИСТЕМЫ ЭЛЕКТРИЧЕСКОЙ ЗАЩИТЫ ОТ ПЕРЕГРУЗОК, ПЕРЕНАПРЯЖЕНИЙ И АТМОСФЕРНЫХ РАЗРЯДОВ.
2
1
4
3
SAFE
3
10

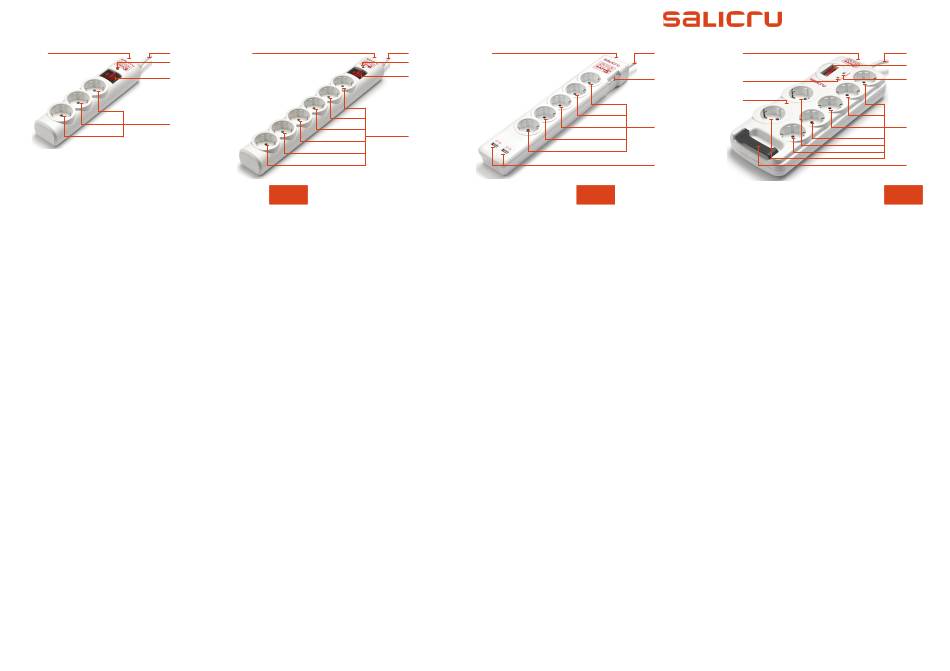

1.
Câble d'alimentation résistant.
2.
Interrupteur réarmable.
3.
Interrupteur de mise sous/hors tension.
4.
Indicateur de contrôle des surtensions ; la lumière rouge (verte en SPS.SAFE 5
5.
Indicateur de mise sous tension ; la lumière verte indique l'interrupteur
sortie avec tension.
7.
MOV multiple (SPS.SAFE 7) ; élimine les surtensions et perturbations du fait des décharges atmosphériques.
8.
Condensateur haute fréquence (seulement en SPS.SAFE 7) ; élimine les bruits électriques.
9.
Fusibles contre les surintensités et surtensions continuelles (seulement en SPS.SAFE 7) ; technologie
d'arrêt sûr évitant les incendies.
10.
Bases de prises avec dispositif de sécurité pour enfants.
14.
Deux connecteurs chargeurs USB 2,1 A 5 VCC (seulement en SPS.SAFE 5
15.
Enrouleur de câbles intégré (seulement en SPS.SAFE 7).
16.
Espace additionnel pour adaptateur de grande taille (seulement en SPS.SAFE 7).
Caractéristiques techniques.
•
Courant nominal 10 A
Tension nominale ............................ 250 V CA 50/60 Hz
Tension maximale ........................... 775 V (seulement en SPS.SAFE 7)
Dissipation énergie maximale ........ 238 Joules entre F-N (SPS.SAFE 3 et 6)
306 Joules entre F-N (SPS.SAFE 5
918 Joules entre F-N, F-PE et N-PE (SPS.SAFE 7)
Courant maximal de crête .............. 8 000 A (SPS.SAFE 3 et 6)
12 000 A (SPS.SAFE 5
+
)
36 000 A (SPS.SAFE 7)
Tension maximale de crête ............. 6 000 V
Temps de réponse ........................... < 1 nanoseconde
Filtre EMI/RFI .................................. Gamme de fréquence 150 kHz. 100 MHz / Atténuation
jusqu'à 40 dB (seulement SPS.SAFE 7)
Connecteurs chargeurs USB ........... Deux de 2,1 A 5 V CC (seulement SPS.SAFE 5
Fixation murale possible ................. Si
IP20 ................................................. Utiliser seulement dans un local sec
Protecteur contre la surtension pour tout type d'appareils électroménagers.
•
Protège votre PC, workstation, modem, fax, téléphone, Hi-Fi et beaucoup d'autres applications autant
pour votre entreprise que pour votre foyer, qui sont sensibles aux interférences électriques. Ce dispositif
est idéal comme protection des équipements pour les applications SoHo et un usage domestique.
Design très avancé, léger et compact.
•
Transforme le SPS.SAFE en un authentique protecteur contre la surtension versatile pour un usage
en foyer ou en entreprise.
Protection de surcharge.
•
L'interrupteur réarmable protègera l'équipement dans des situations de surcharges supérieures
à 2300 W (230 V 10A).
Indicateur lumineux de protection active du réseau « PROTECTED ».
•
Si l'indicateur lumineux est allumé, il indique que le protecteur de surtension est actif et prêt à agir.
S'il s'éteignait, cela indiquerait que la protection contre la surtension a agi en annulant la fourniture
de tension et en protégeant tous les équipements connectés. Dans cette situation, pour restaurer le
fonctionnement correct du protecteur de surtension, il suffira de réarmer l'interrupteur (2). Quand
l'indicateur lumineux ne s'éclaire pas au réarmement de l'interrupteur (2), c'est un signal de surtension
ou d'une panne interne. Dans le dernier cas, le SPS.SAFE doit être remplacé par une autre unité neuve.
MANUEL DE L'UTILISATEUR / BENUTZERHANDBUCH / РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2
6
SAFE
1.
Widerstandsfähiger Versorgungskabel.
FR
2.
Rückstellbarer Trennschalter.
3.
Ein-/Aus-Schalter.
4.
+
) indique le bon fonctionnement.
Kontrollanzeige für Überspannungen; rotes Licht (grün bei SPS.SAFE 5
(3)
5.
en position « On » et prises de
Ein-Anzeige; grünes Licht zeigt an, dass der Schalter
Spannung anliegt.
7.
Mehrfacher MOV (SPS.SAFE 7); beseitigt Überspannungen und Störungen durch atmosphärische Entladungen.
8.
Hochfrequenz-Kondensator (nur SPS.SAFE 7); beseitigt elektrisches Rauschen.
9.
Sicherungen gegen kontinuierliche Überströme und Überspannungen (nur bei SPS.SAFE 7); Technologie
der sicheren Abschaltung, die Brände vermeidet.
10.
Steckdosen mit Sicherheitsvorrichtung für Kinder.
+
).
14.
Zwei Ladegerät-Anschlüsse USB 2,1 A 5 VDC (nur bei SPS.SAFE 5
15.
Integrierter Kabelaufnehmer (nur bei SPS.SAFE 7).
16.
Zusätzlicher Platz für großen Adapter (nur bei SPS.SAFE 7).
Technische Daten.
•
Nennstrom ...................................... 10 A
Nennspannung ................................ 250 V AC 50/60 Hz
Maximale Spannung ....................... 775 V (nur bei SPS.SAFE 7)
Maximaler Energieverlust .............. 238 Joule zwischen F-N (SPS.SAFE 3 und 6)
)
+
Maximaler Spitzenstrom ................ 8.000 A (SPS.SAFE 3 und 6)
Maximale Spitzenspannung ........... 6.000 V
Reaktionszeit .................................. < 1 Nanosekunde
EMI/RFI-Filter .................................. Frequenzbereich 150 kHz. 100 MHz / Minderung bis 40 dB
)
Ladegerät-Anschlüsse USB ............ Zwei mit 2,1 A 5 VDC (nur SPS.SAFE 5
+
Wandbefestigung möglich ............. Ja
IP20 ................................................. Nur an einem trockenen Ort verwenden
Schutz gegen Überspannungen für jede Art von Elektrohaushaltsgeräten.
•
Schützt Ihren PC, Workstation, Modem, Fax, Telefon, Hi-Fi-Anlage und viele andere Anwendungen,
sowohl in Ihrem Büro als auch in Ihrem Zuhause, die anfällig gegen elektrische Störungen sind.
Diese Vorrichtung ist ideal als Anlagenschutz für SoHo-Anwendungen und zur häuslichen Nutzung.
Sehr modernes, leichtes und kompaktes Design.
•
Macht SPS.SAFE zu einem echten vielseitigen Schutz gegen Überspannungen für die Nutzung zu
Hause sowie in Büros.
Überlastschutz.
•
Der rückstellbare Schalter schützt das Gerät bei Überlast höher als 2300 W (230 V 10 A).
Leuchtanzeige für aktiven Netzschutz „PROTECTED".
•
Wenn die Leuchtanzeige leuchtet, zeigt dies an, dass der Überspannungsschutz aktiviert und bereit für seine
Betätigung ist. Wenn die Leuchtanzeige erlischt, zeigt dies an, dass der Schutz gegen Überspannungen
betätigt wurde und die Spannungsversorgung eingestellt wurde und alle angeschlossenen Geräte
geschützt sind. Um in dieser Situation den einwandfreien Betrieb des Überspannungsschutzes wieder
herzustellen, reicht es aus, den Schalter
Rückstellung des Schalters
Störung. Im letzten Fall muss SPS.SAFE durch ein neues Gerät ausgetauscht werden.
1
2+3
4
5
+
SAFE
3
10
DE
+
) zeigt den einwandfreien Betrieb an.
(3)
in der Stellung "On" ist und an den Ausgangsbuchsen
+
).
306 Joule zwischen F-N (SPS.SAFE 5
)
+
918 Joule zwischen F-N, F-PE und N-PE (SPS.SAFE 7)
12.000 A (SPS.SAFE 5
+
)
36.000 A (SPS.SAFE 7)
(nur SPS.SAFE 7)
)
+
(2)
wieder rückzustellen. Wenn die Leuchtanzeige bei der
(2)
nicht leuchtet, ist das ein Zeichen für Überspannung oder für eine interne
3
08460 Palautordera - Tel. +34 93 848 24 00
sst@salicru.com / www.salicru.com
1
2
7
SAFE
4
4
16
10
14
1.
Прочный кабель питания.
2.
Сбрасываемый выключатель.
3.
Переключатель вкл./выкл.
4.
Индикатор для контроля перенапряжения; красный свет (зеленый в SPS.SAFE 5
правильную работу.
5.
Индикатор включения питания; зеленый свет указывает на то, что переключатель
положении Вкл., и на выходные разъемы подается ток.
7.
Многоступ. MOV (SPS.SAFE 7); удаляет перенапряжения и всплески напряжения под воздействием
атмосферных разрядов.
8.
Высокочастотный конденсатор (только в SPS.SAFE 7); удаляет электрические шумы.
9.
Предохранители для постоянных перегрузок по току и перенапряжения (только в SPS.SAFE 7);
технология безопасного отключения для предотвращения пожара.
10.
Розетки с защитным устройством для безопасности детей.
14.
Два зарядных разъема USB 2,1 A 5 В пост. тока (только в SPS.SAFE 5
15.
Встроенный сборщик кабеля (только в SPS.SAFE 7).
16.
Дополнительное пространство для адаптера большого размера (только в SPS.SAFE 7).
Технические характеристики.
•
Номинальный ток .................................. 10 A
Номинальное напряжение ................... 250 В перем. тока 50/60 Гц
Макс. напряжение .................................. 775 В (только в SPS.SAFE 7)
Макс. рассеивание энергии .................. 238 Дж. между F-N (SPS.SAFE 3 и 6)
306 Дж. между F-N (SPS.SAFE 5
918 Дж. между F-N, F-PE и N-PE (SPS.SAFE 7)
Макс. пиковый ток .................................. 8 000 A (SPS.SAFE 3 и 6)
12 000 A (SPS.SAFE 5
36 000 A (SPS.SAFE 7)
Макс. пиковое напряжение ................... 6 000 В
Время отклика ........................................ < 1 наносекунд
Фильтр EMI/RFI ...................................... Диапазон частоты 150 кГц. 100 мГц / Затухание до 40 дВ
(только SPS.SAFE 7)
Зарядные разъемы USB ...................... Два по 2,1 A 5 В пост. тока (только SPS.SAFE 5
Возможность настенного монтажа ...... Да
IP20 .......................................................... Использовать только в сухих помещениях
•
Защита от перенапряжения для любых видов бытовой техники.
Защищает ваш ПК, рабочую станцию, модем, факс, телефон, Hi-Fi и много других приложений для
вашего офиса и вашего дома, которые восприимчивы к электрическим помехам. Это устройство
идеально подходит для защиты оборудования для приложений SoHo и для домашнего использования.
Новаторский, легкий и компактный дизайн.
•
Превращает SPS.SAFE в настоящее универсальное защитное устройство против перенапряжения
для использования в доме или в офисе.
Защита от перегрузки.
•
Сбрасываемый переключатель защищает оборудование в условиях перегрузки, превышающей
2300 Вт (230 В 10A).
Световой индикатор активной защиты сети «PROTECTED».
•
Если световой индикатор горит, то это указывает на то, что защитное устройство включено и готово к
работе. Выключение светового индикатора указывает на то, что защитное устройство аннулировало
подачу напряжения в целях защиты всех подключенных аппаратов. В этой ситуации, для
восстановления нормального функционирования защитного устройства от перенапряжения, нужно
просто выполнить сброс выключателя (2). Если после сброса световой индикатор не загорается (2),
то это указывает на перенапряжение или внутреннюю неисправность. В последнем случае SPS.SAFE
следует заменить на новое устройство.
1
3
5
10
15
RU
+
) указывает на
(3)
находится в
+
).
+
)
+
)
+
)
EL077A21
