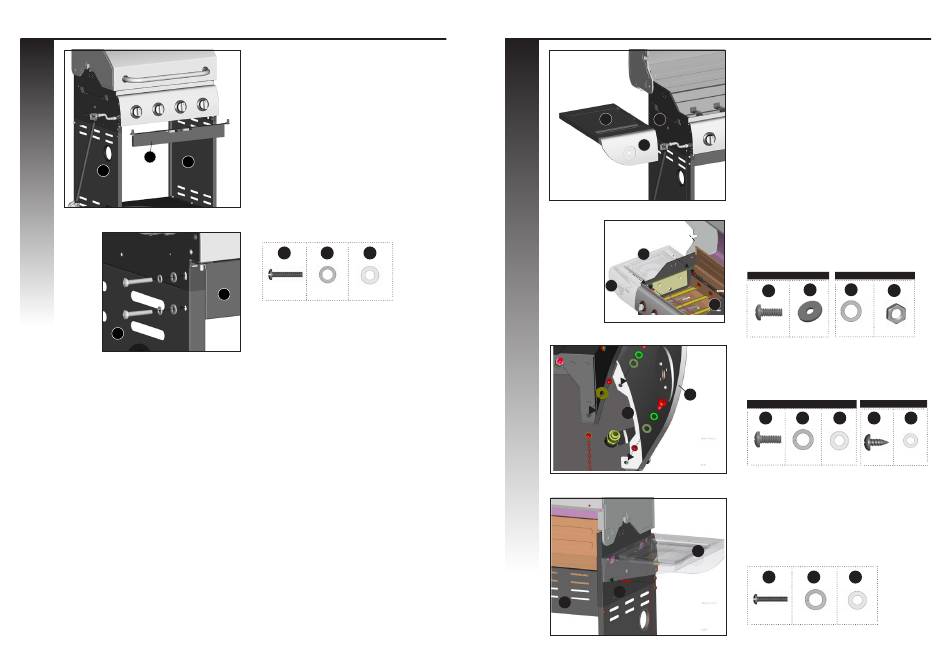

INSTRUCTIONS D'ASSEMBLAGE
5
EA
EC
EB
Vue avant
EB
Agrandissement
Assemblez le rail de support pour la porte (EA)
au panneau latéral gauche et droit (EB et EC),
comme illustré.
AVERTISSEMENT: Cette pièce peut avoir des
bords tranchants. Portez des gants de protec-
tion lors de l'assemblage.
VOUS AUREZ BESOIN:
1
5
6
EA
X 4
X 4
X 4
8
INSTRUCTIONS D'ASSEMBLAGE
6
DA
BA
DB
A
Vue de l'avant gauche
DA
B2
B2
DB
A1
B
Vue de l'intérieur du boîtier des
brûleurs
C1
CG
D1
C1
C
Vue de l'avant gauche
BA
BH
D
Arrière, vue latéral gauche
MONTAGE DE LA TABLETTE
LATÉRALE GAUCHE
ASTUCE: Ne serrez pas tant que toute la quin-
caillerie soit en place.
a. Montez la tablette gauche du brûleur latéral
(DA et DB) aux deux supports situés sur le
panneau latéral supérieure gauche du boitier
des brûleurs (BA).
b. Assemblez la tablette gauche du brûleur
latéral (DA et DB) au panneau latéral supérieur
du boîtier des brûleurs (BA) en positionnant la
quincaillerie à travers l'intérieur du boîtier des
brûleurs (BA), comme illustré sur le schéma B.
VOUS AUREZ BESOIN:
A1
A1
B1
12
5
2
BA
X 2
X 2
X 2
c. Assemblez l'avant de la tablette gauche du
brûleur latéral (DA et DB) au panneau de
commande (CG), comme illustré sur le
schéma C.
DB
VOUS AUREZ BESOIN:
D1
C1
2
5
6
X 2
X 2
X 2
d. Compléter l'assemblage de la tablette du
brûleur latéral gauche (DA et DB) en joignant
la tablette latérale, arrière du compartiment
des brûleurs (BA), et le panneau supérieur
(BH), tel qu'illustrée a la figure D.
DA
VOUS AUREZ BESOIN:
1
5
6
X 1
X 1
X 1
9
4
X 2
11
9
X 1
X 1
