INSTALLATION

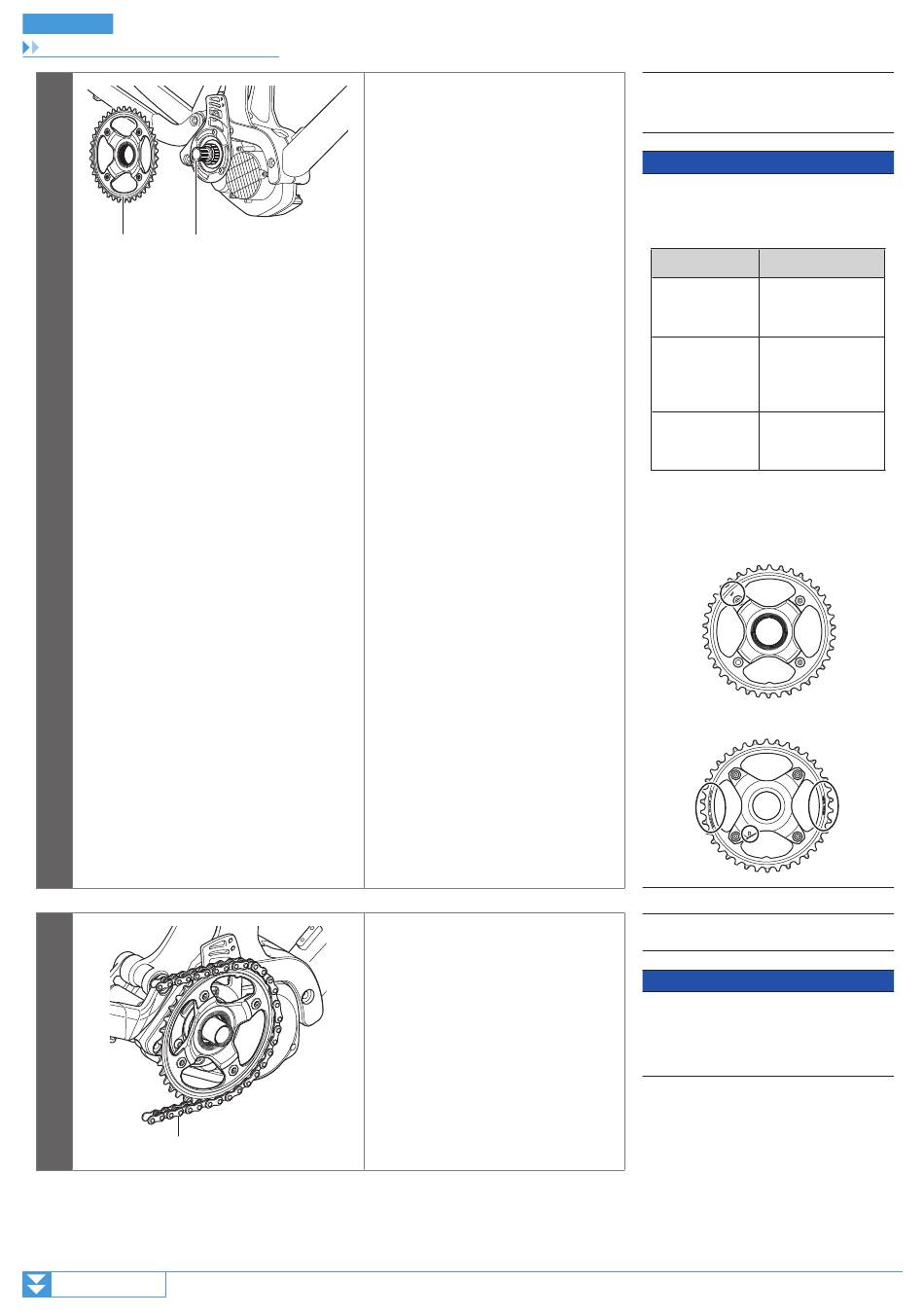

Installation de la manivelle et du plateau avant
(A)
(B)
6
7
(A)
Suite page suivante
Alignez la découpe du plateau avant sur
la partie large de l'élément de fixation
du plateau avant lors de la fixation de
celui-ci.
Montez la chaîne sur le plateau.
13
(A)
Plateau avant (SM-CRE80-B)
(B)
Élément de fixation du plateau
REMARQUE
•
Utilisez les combinaisons de plateau avant
et de dispositif de chaîne spécifiées dans le
tableau.
Plateau avant
Dispositif de chaîne
SM-CRE80
Type de montage sur
(34 dts/38 dts
le cadre
CL: 50mm)
SM-CRE80
(44 dts CL: 50mm
-
Double garde-
chaîne)
SM-CRE80-B
Type de montage
(34 dts/38 dts
d'unité de commande
CL: 53mm)
•
Notez la différence entre l'avant et l'arrière
du plateau. L'avant comporte un repère de
taille de plateau (nombre de dents).
Avant
Arrière
(A)
Chaîne
REMARQUE
Lors du montage de la chaîne, veillez à faire
correspondre l'épaisseur des dents de plateau
(épaisses/fines) et la largeur interne de la
chaîne (large/étroite).
