AUX SEND
Sous le commutateur TB se trouve Aux Send (aux d'envoi) stéréo qui peut être réglé pour envoyer des signaux
de sources stéréo pré ou post-fader (réglages des cavaliers pré ou post sur la carte de circuit imprimé). La valeur
par défaut est post-fader.
RING (LED)
Ce voyant LED s'allume pour vous avertir de l'arrivée d'un appel.
CUE
Ensuite, vous verrez le commutateur stéréo CUE (Pre Fader Listening). Ce commutateur vous permet de vérifier le
signal avant de le mélanger avec vos autres signaux de canal dans la console.
ON
Le commutateur ON est utilisé pour activer le module et générer un signal de démarrage des platines, lecteurs CD
et cartoucheurs. Ce commutateur envoie une impulsion momentanée ou change en continu sur le connecteur de
Start à l'arrière de la console. Lorsqu'il est utilisé dans les deux modules hybrides, toute autre fonction peut être
activée si nécessaire.
FADER
Dernier contrôleur de signal dans les deux modules, le fader de canal 100 mm Avec le fader, vous pouvez envoyer
la quantité de signal de ce module qui doit être mélangée avec les autres signaux alimentant les sorties, soit en
cas de diffusion ou d'enregistrement pour la production. En début de déplacement du fader vous sentirez que le
commutateur interne de démarrage s'activer quand vous monter ce dernier (fader). Ce commutateur active le
circuit de démarrage qui permet de contrôler les appareils externes connectés (via le connecteur de démarrage,
Start, situé à l'arrière) tels que les lecteurs CD, platines, ...etc.

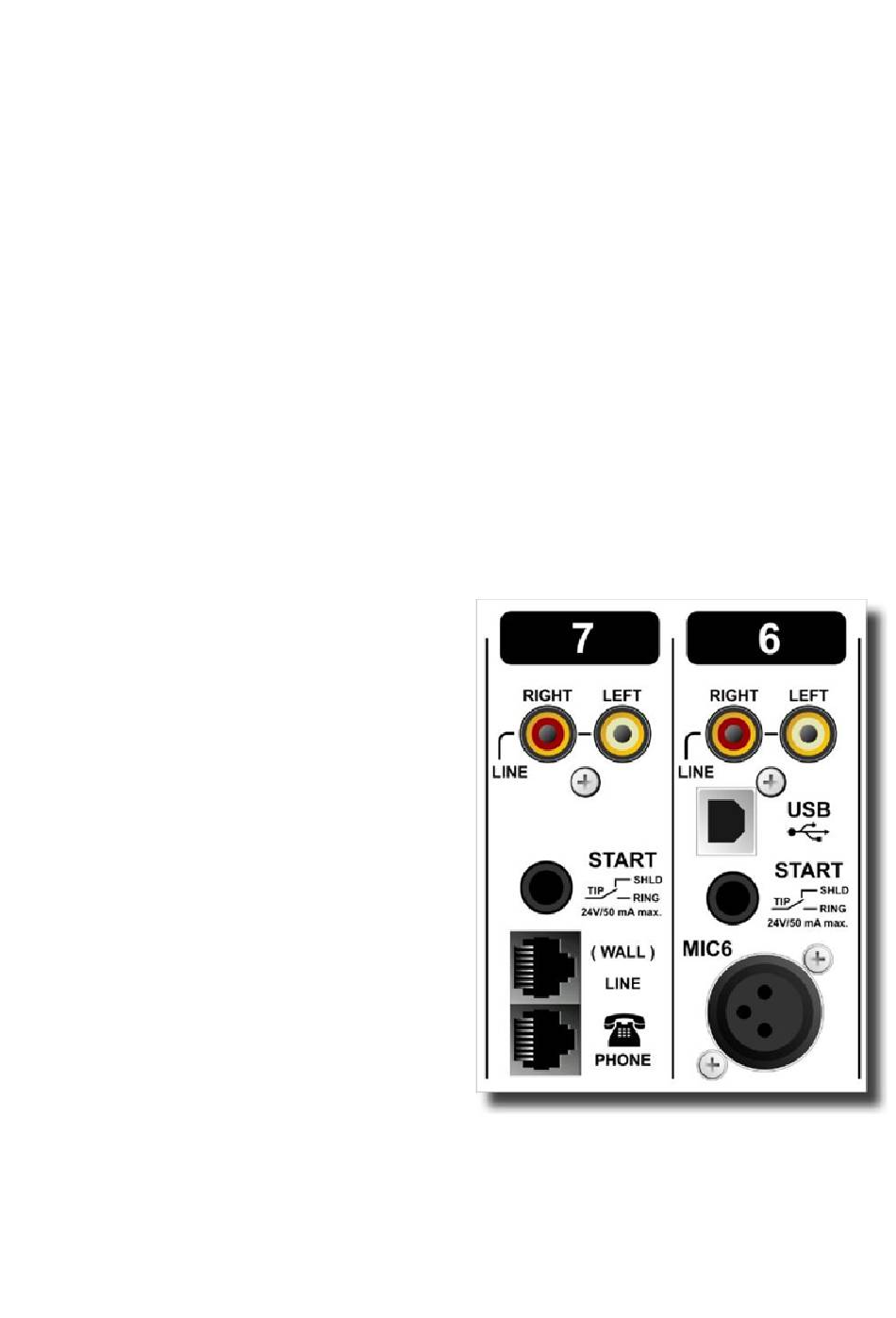

CONNECTEURS D'ENTRÉE
A l'arrière de chacun des modules AIRMATE-TELCO 7 et 8,
vous trouverez cinq connecteurs.
Deux connecteurs ligne stéréo asymétriques RCA Cinch pour connecter des lecteurs de CD, iPod, ou tout autre
périphérique de lecture tant qu'ils sont des équipements de niveau ligne.
Le niveau peut être réglé en utilisant le contrôleur de gain
pour correspondre à la plupart des niveaux source.
Le connecteur RCA Cinch gauche est l'entrée gauche et le
connecteur RCA Cinch droit est l'entrée droite. Le blindage
doit être relié à la terre ou au boitier du connecteur RCA
Cinch.
Le commutateur START a deux connexions actives à câbler.
La pointe et l'anneau sont en court-circuit lorsque le com-
mutateur ON ou le commutateur fader est activé.
Une fois que vous avez fait cela, vous pouvez faire démar-
rer la platine avec le ON (s'il est connecté au connecteur
START) sur le panneau arrière. Cela démarre les platines par
le biais du jack de la télécommande, par une action de con-
tact continu à l'arrière de la console. Si votre platine a be-
soin que d'une impulsion pour démarrer, demandez à votre
revendeur de modifier le circuit interne pour le transformer
en une action momentanée, de sorte qu'il peut être utilisé
comme un commutateur de démarrage à impulsion.....
* Ne jamais brancher une source de courant alternatif
sur le JACK de la télécommande
Les connexions sur le connecteur START ne doivent être ef-
fectuées qu'avec un maximum de 24 volts 50 mA. S'il vous
plaît contactez votre revendeur en cas de doute.
Les deux connecteurs RJ11 permettent de relier le module téléphonique aux services de téléphonie (LINE/WALL)
et à votre appareil téléphonique (PHONE) afin que vous puissiez appeler les personnes que vous souhaitez inter-
viewer ou les auditeurs de vos programmes radiophoniques.
« START »*
