Brancher le câble GPS à l'antenne GPS et faire venir la connectique GPS (SMA) au niveau du support.
Faire venir la connectique Iridium (TNC) au niveau du support.
Fixation sur le haut de la planche de navigation

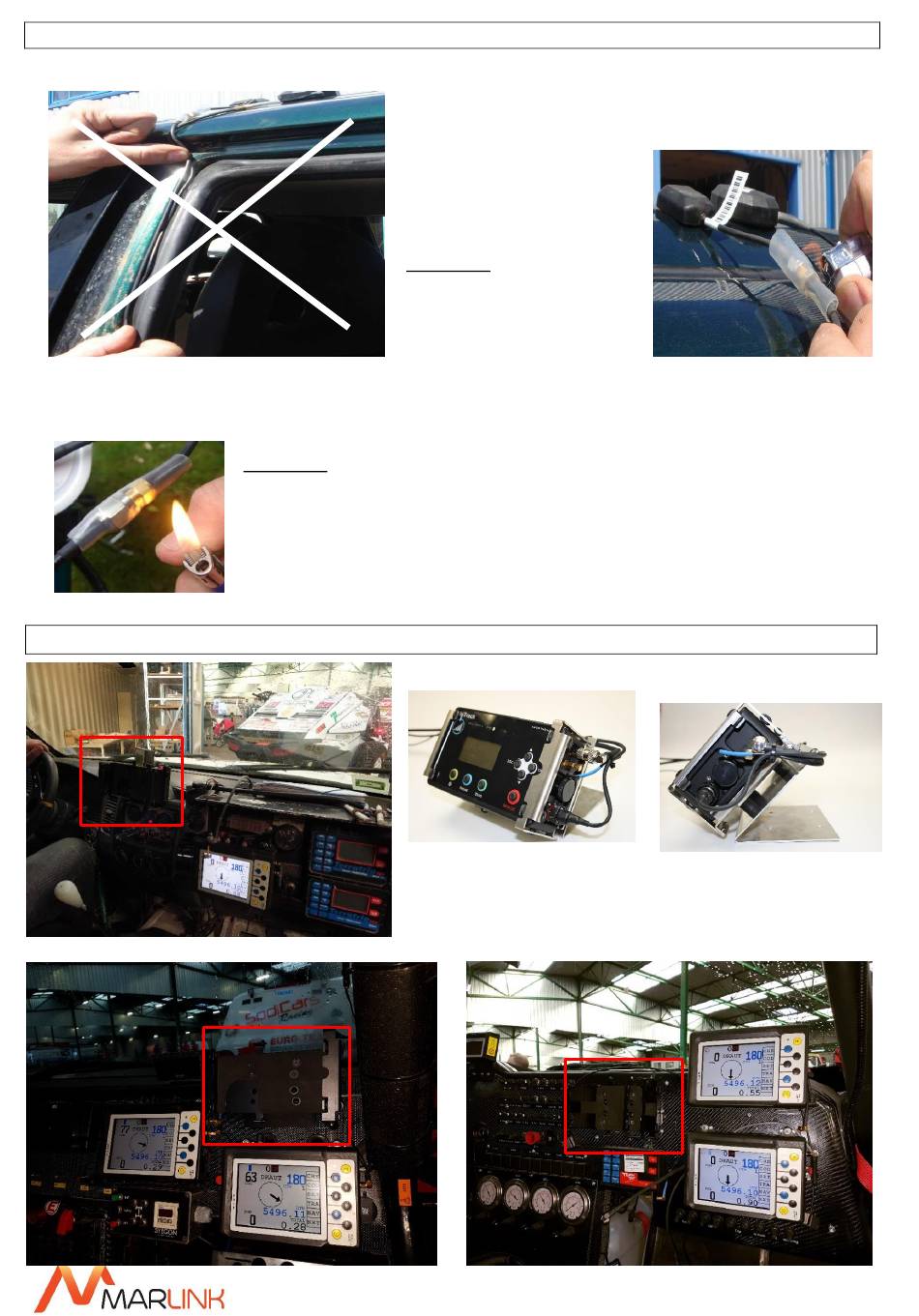

ANTENNE ET CABLES
Les antennes magnétiques doivent être posées à l'horizontal et
dégagées de tout obstacle à 180° vers le ciel, soit sur le toit, soit
sur le capot moteur du véhicule (surface métallique).
Les antennes GPS et Iridium
peuvent être côte à côte. Il est
interdit de les peindre ou de les
intégrer dans la carrosserie.
ATTENTION : Les câbles
d'antenne ne doivent pas
passer par les joints de portière
mais dans les parois du
véhicule ou via un passe-câbles
ATTENTION : Il est très important de mettre une gaine thermo-rétractable à
chaque raccord antenne/câble.
Avant de faire chauffer la gaine, s'assurer que les connecteurs soient
correctement verrouillés.
EXEMPLE D'INSTALLATION
114/126, avenue d'Alfortville – 94600 CHOISY LE ROI – France - Tél : +33 (0)1 48 84 34 00 Fax : +33 (0)1 48 52 53 54
S.A.S. au capital de 236 400€ - Code TVA FR 26 334 306 172 – Code APE 6130 Z - SIREN 334 306 172 00084 – RC 334 306 172
Fixation tableau de bord avec une plaque métallique
(principalement pour les camions)
Fixation sur le haut de la planche de navigation
