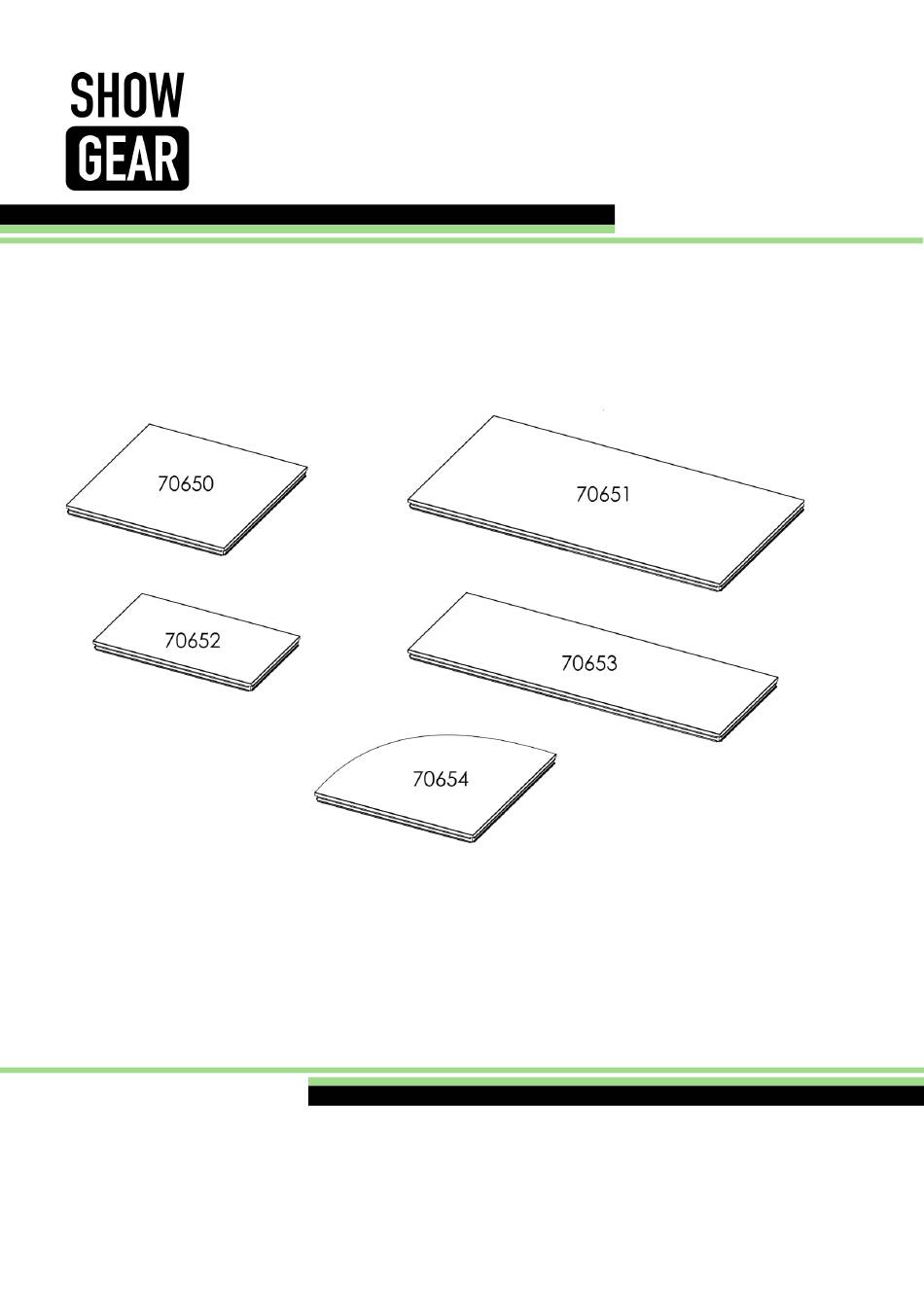

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Code commande: 70650/70651/70652/70653/70654 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................3 Instructions de renvoi ..............................4 Réclamations ................................. 4 Description de l’appareil ..............................5 Accessoires ..................................6 Présentation ................................... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Plate-forme Mammoth Dex Showgear ● Manuel d’utilisateur Consignes de sécurité Toute personne participant à l’installation, au fonctionnement et à l’entretien de cet appareil doit : ●... -
Page 4: Conditions D'utilisation
Utilisez l’appareil uniquement après avoir vérifié que les vis sont correctement serrées. ● Si votre produit Showgear ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showgear pour révision. -
Page 5: Instructions De Renvoi
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à... -
Page 6: Description De L'appareil
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Description de l’appareil Caractéristiques La Mammoth Dex est une plate-forme de scène dont la structure est recouverte d’une surface antidérapante. Elle est donc parfaitement adaptée à un usage en extérieur. Grâce à sa construction en aluminium de qualité, la Mammoth Dex peut être installée très simplement, tout en respectant les normes les plus strictes en matière de sécurité. -
Page 7: Accessoires
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Accessoires Schéma 1 Code commande: 70650/70651/70652/70653/70654... -
Page 8: Présentation
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Présentation Schéma 2 Installation Retirez tout le matériel d’emballage de la Mammoth Dex. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Une Mammoth 01) Sortez la plate-forme Mammoth Dex et les pieds Mammoth-D. -
Page 9: Plusieurs Mammoth
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Plusieurs Mammoth Installation d’un Mammoth Stage Self-leveling Insert 01) Sortez les deux sets de Mammoth Dex. 02) Pour mettre les deux ensembles à niveau, insérez le Mammoth Stage Self-leveling Insert (70637) entre les deux plates-formes, au centre du profilé... -
Page 10: Installation Du Mammoth Stage Clamp
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation du Mammoth Stage Clamp 01) Sortez les deux plates-formes Mammoth Dex et placez-les l’une à côté de l’autre. 02) Insérez le Mammoth Stage Clamp (70630) entre les deux plates-formes. 03) Serrez le collier pour le fixer en place. -
Page 11: Installation D'un Collier Pour Pieds
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation d’un collier pour pieds 01) Une fois que vous avez installé plusieurs plates-formes Mammoth Dex, il est recommandé de stabiliser leurs pieds. 02) Pour ce faire, vous pouvez utiliser les colliers (70658) pour 2 pieds (70659) ou 4 pieds. Schéma 6 03) Installez le collier pour pieds autour des pieds Mammoth-D. -
Page 12: Installation D'un Mammoth Stairs
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation d’un Mammoth Stairs 01) Déballez le Mammoth Stairs (70633 / 70634 / 70635 / 70639). 02) Insérez les éléments comme dans le schéma ci-dessous : Schéma 9 03) Attachez le Mammoth Stairs à la plate-forme Mammoth Dex. Vissez les vis. Schéma 10 Une fois le Mammoth Stairs installé, gardez à... -
Page 13: Installation D'un Mammoth Stairs (Réglable De 600 À 1 000 Mm)
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation d’un Mammoth Stairs (réglable de 600 à 1 000 mm) 01) Déballez le Mammoth Stairs (70640). 02) Insérez les éléments comme dans le schéma ci-dessous : Schéma 11 03) Fixez le Mammoth Stairs à... -
Page 14: Installation D'une Glissière De Sécurité Pour Mammoth Stairs
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation d’une glissière de sécurité pour Mammoth Stairs 01) Insérez la glissière de sécurité Mammoth Stairs (70641) dans les coupleurs des Mammoth Stairs réglables (70640). Schéma 13 02) Serrez les vis sur les coupleurs pour fixer la glissière de sécurité en place. Installation d’une barre d’arrêt Mammoth Il est possible de monter la barre d’arrêt Mammoth (70670 / 70671), de manière à... -
Page 15: Installation D'une Glissière De Sécurité Mammoth
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Installation d’une glissière de sécurité Mammoth 01) Installez les éléments comme dans le schéma ci-dessous : Schéma 15 02) Installez les colliers de la glissière de sécurité Mammoth-D (70644) et les glissières de sécurité Mammoth-D (70642 / 70643). -
Page 16: Exemple D'installation
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Exemple d’installation Il est possible d’attacher plusieurs plates-formes Mammoth les unes aux autres. Pour créer plus de stabilité, utilisez des colliers Mammoth Stage (70630) lors de la connexion des plates-formes intérieures, comme le montre le schéma ci-dessous : Schéma 18 01) Afin de connecter deux plates-formes intérieures, séparez-les légèrement de manière à... -
Page 17: Exemples De Connexion
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Exemples de connexion Exemple de configuration 100 x 100 cm La liste des éléments nécessaires : (A) 12 Mammoth Dex 100 x 100 cm (70650) (B) 22 Mammoth Stage Clamp (70630) ... -
Page 18: Exemple De Configuration 200 X 100 Cm
Mammoth Dex 1x1 m/2x1 m/1 x 0,5 m/2x0,5 m/1 m Quadrant Exemple de configuration 200 x 100 cm La liste des éléments nécessaires est la suivante : (A) 6 Mammoth Dex 200 x 100 cm (70651) (B) 10 Mammoth Stage Clamp (70630) ... -
Page 19: Maintenance
02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation. 03) Les pièces mécaniques mobiles, les essieux ou les goupilles par exemple, ne devront présenter aucune trace d’usure. Spécifications du produit Modèle : Showgear Mammoth Dex Charge maximale : 750 kg / m Matériau (profilé) : Aluminium (6063-T66) Matériau (plate-forme) :... - Page 20 ©2021 Showgear...
