Installation

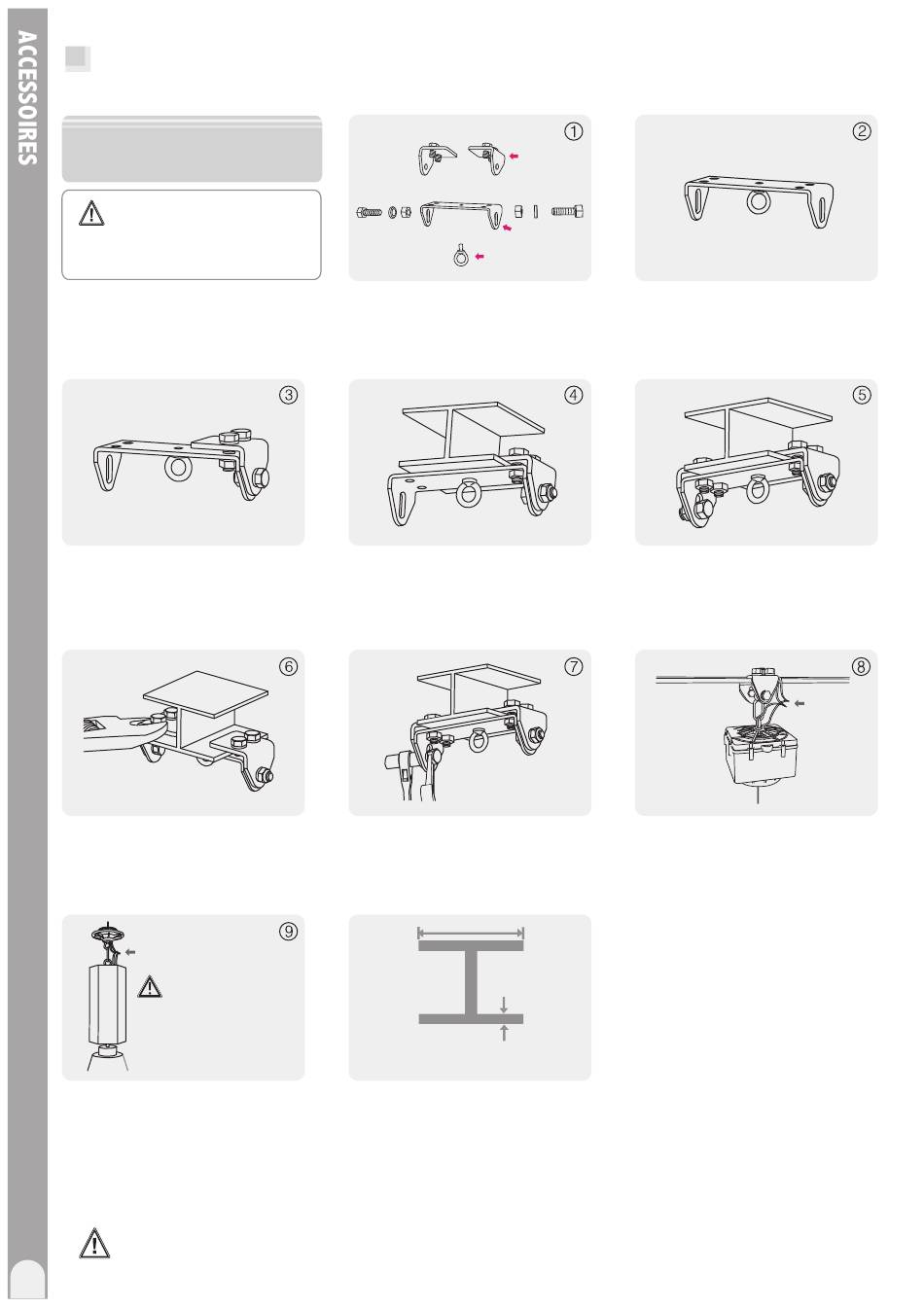

Kit de montage sur
poutrelle en H
Assurez vous que le courant
électrique est bien coupé avant
l'installation.
Fixez un des deux supports
latéraux fournis.
Serrez les quatre boulons.
Câble
d'alimentation
Vérifiez avant de connecter
le luminaire à l'élevateur
que le courant est totalement
coupé.
Installez le luminaire sur l'anneau
d'accrochage et connectez le au
câble d'alimentation.
Assurez-vous de vérifier le label sur l'appareil avant de l'installer.
Les accessoires ne sont pas inclus avec l'élevateur.
13
Supports latéraux
Platine de fixation
Anneau à visser
Kit de montage sur poutrelle en H
Installez le support sur poutrelle
en H comme indiqué.
Serrez les deux ecrous pour
stabiliser la platine de fixation
A
B
A:75~ 200mm
B:7~ 15mm
Dimension de poutrelle
de support en H préconisée
Fixez l'anneau à visser sur
la platine de fixation.
Fixez le second support latéral
sur la platine de fixation
Alimentation
principale
Installez l'élevateur sur l'anneau
à visser puis connectez-le au
courant électrique.
