Paso 2 – Instalación y conexión del receptor
1. Conecte el receptor al lado del controlador de riego utilizando los dos
tornillos de acero inoxidable incluidos (Fig. 2). Si lo necesita, puede
utilizar precinto (incluido) para agarrarlo al receptor.
Advertencia: Desconecte el alimentador VAC 24 del controlador antes de
conectar el receptor. NO conecte el receptor a 110/220 VAC (corriente
doméstica).
2. Dirija el cable del receptor al compartimento del controlador.
Nota: Si su controlador dispone de un interruptor "bypass" en el
sensor, asegúrese de que esté ajustado
para poder recibir al sensor. Consulte la
guía de usuario del controlador de riego
para más detalles.

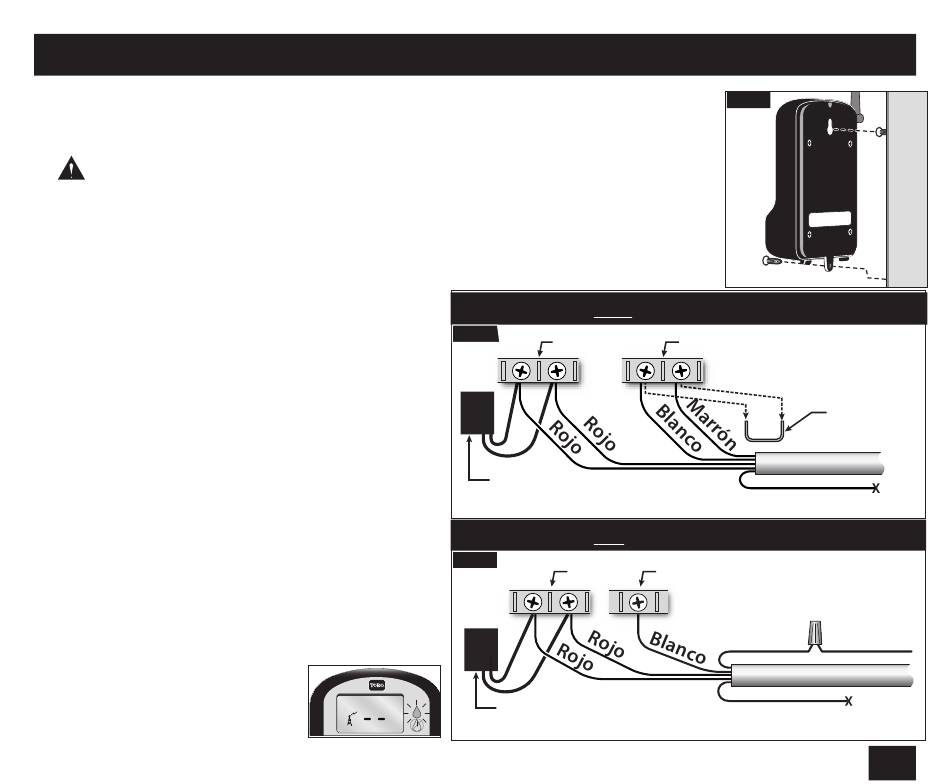

3. Conecte el receptor utilizando el
correspondiente diagrama de cableado
(Fig. 3a o 3b).
*Nota: Para una aplicación del sensor
"Normalmente Abierto", conecte el cable
amarillo en vez del cable marrón.
4. Conecte el alimentador del controlador.
El receptor aparecerá como se indica a
continuación cuando se conecte a la
corriente por primera vez. Si la pantalla y
el indicador LED no se encienden,
compruebe las
conexiones de cable rojo.
Controlador con terminales de sensor
Fig. 3a
24 VAC
Transformador
(corriente para el controlador)
Controlador sin terminales de sensor
Fig. 3b
24 VAC
Transformador
(corriente para el controlador)
Fig. 2
Terminal de sensor
de lluvia
Quite
el cable
puente
Cable de receptor
Amarillo (véase *Nota)
ú
Válvulas com nes
Válvulas
comúnes
Marrón de campo
Cable de receptor
Amarillo (fuera de uso)
3
