4.4.1 Protection du Système et du réseau
Conformément à la VDE-AR-N 4105, les cinq dernières
conditions de défaut de la protection du réseau et du
système ainsi que les valeurs et les temps doivent être
lisibles. Pour les variantes d'appareil sans interface de
communication et avec des conducteurs de lumière
intégrés, la lecture des données est réalisée au moyen
de la diode.
Pour les variantes d'appareil possédant une interface
de communication, la disponibilité des données est
assurée en plus par cette interface intégrée.
Pour activer la sortie des données par le voyant
lumineux, procéder comme suit :
désactiver AC
•
la LED signale le début de la séquence de sortie par
•
5 secondes „ON"
La LED émet les données selon un motif
•
d'impulsions (durée 50 secondes)
La LED signale la fin de la séquence de sortie par 5
•
secondes „ON"
La LED s'allume en mode normal
•
La séquence de sortie LED doit être enregistrée par
vidéo (smartphone, appareil photo numérique, etc)
avec une résolution de 680x480DPI. Cette vidéo est
ensuite analysée en utilisant le logiciel de l'ordinateur.
Le logiciel est inclus sur le CD fourni. Après une analyse
réussie de la vidéo, les valeurs sont affichées en texte
clair. Lors de l'enregistrement, assurez-vous que
quelques secondes du début et de la fin de la séquence
de sortie soient enregistrées. La position de la LED sur
la surface de l'écran doit rester fixe. Bien prendre note
des instructions supplémentaires lors de l'utilisation du
logiciel.
Option supplémentaire pour les versions avec interface
de communication:
Établir une communication de données entre le PC
•
et l'onduleur
Charger le logiciel AEsolar
•
Vérifiez l'appareil via le menu correspondant
•
4.5 Déclassement
Le déclassement désigne le fonctionnement d'une
machine en-dessous de sa puissance maximum
nominale afin de prolonger sa durée de vie ou pour
des raisons de sécurité, comme décrit ci-après pour le
micro-onduleur.
4.5.1 Déclassement en fonction de la tension d'entrée
Dû à la valeur maximale du courant d'entrée du module
PV de 11A, il en résulte une puissance maximale qui
peut être transformée par l'onduleur en fonction de
la tension d'entrée. La limite de 11A est limitée par
l'onduleur et ne peut être dépassée. De même, la
charge maximale du module PV est limitée à 250W /
350W / 500 W (dépendre de version du onduleur).
8
Il en résulte une pente de la puissance maximale absorbée
en fonction de la tension d'entrée du module PV.
(Voir le diagramme de déclassement P pv / I pv pages
22, 23 et 24 )
4.5.2
Déclassement en fonction de la temp. ambiante / force
Différentes conditions environnementales jouent
un rôle en fonction de l'installation de l'onduleur. La
température ambiante et la circulation de l'air autour
de l'onduleur influencent ses capacités de rendement.
Un contrôle de l'alimentation en fonction de la
température est intégré dans l'onduleur. Les tableaux
suivants représentent la puissance maximale d'entrée
de l'onduleur en fonction de la température ambiante
et de la vitesse du vent.
(Voir les diagrammes:
- Déclassement Ppv / T ambiante, vitesse du vent 0m/s
- Déclassement Ppv / T ambiante, vitesse du vent 0,1 m/s
pages 22, 23 et 24)
Veuillez noter que les performances de votre module
PV diminuent avec l'augmentation de sa température,
généralement d'environ 0,4% / °C. Cela signifie qu' un
module de 200W dans des conditions STC de 70°C et
1000 W/m² fournit seulement un maximum de 164W.

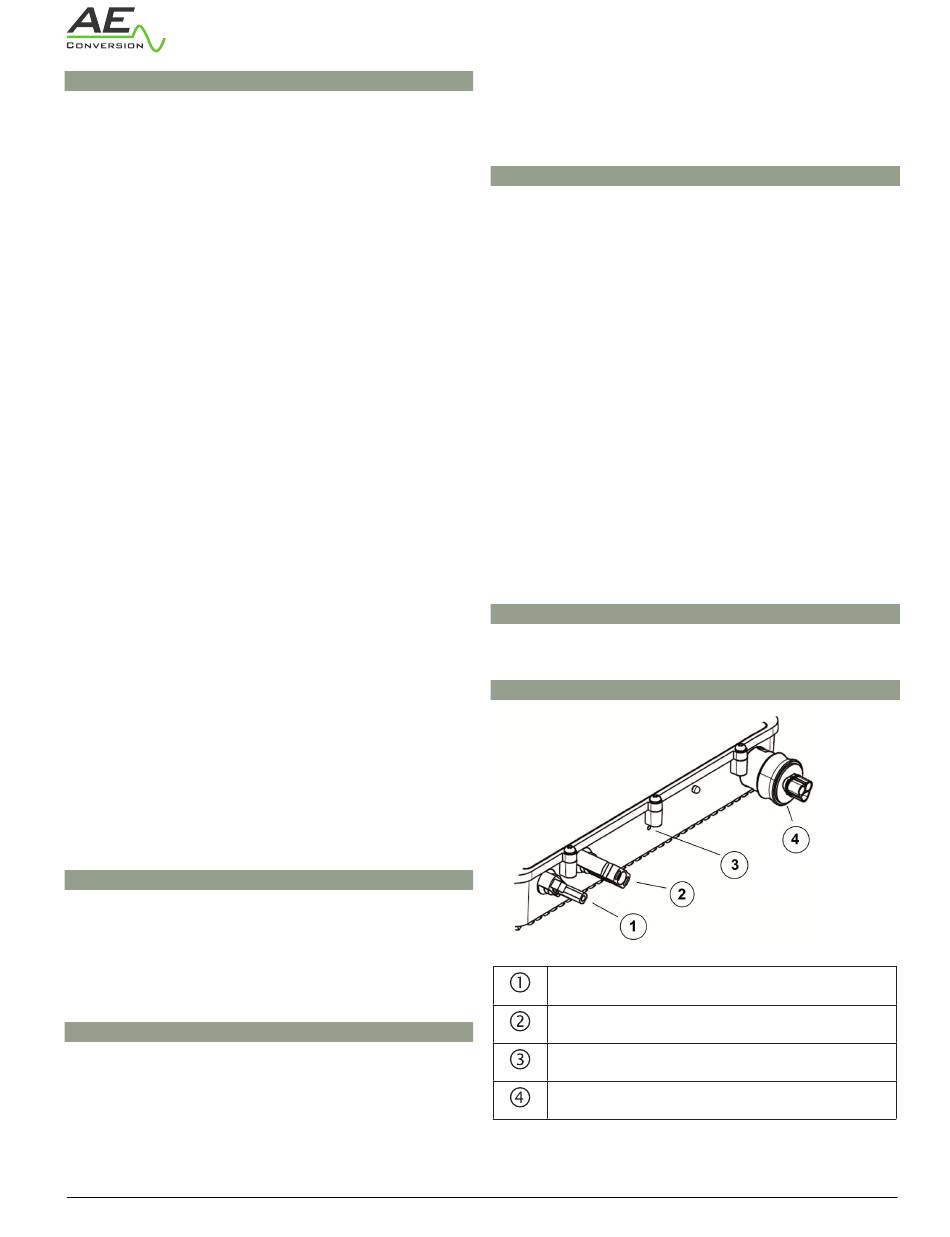

4.6 Vue d'ensemble des raccordements
La connectique du micro-onduleur est décrite ci-après.
4.6.1 Connecteurs d'appareil de PLC et NoCom
INV250-45US / INV350-60US / INV500-90US
Connecteur CC PV-
Connecteur CC PV+
Membrane climatique
Connecteur CA
05.2014
