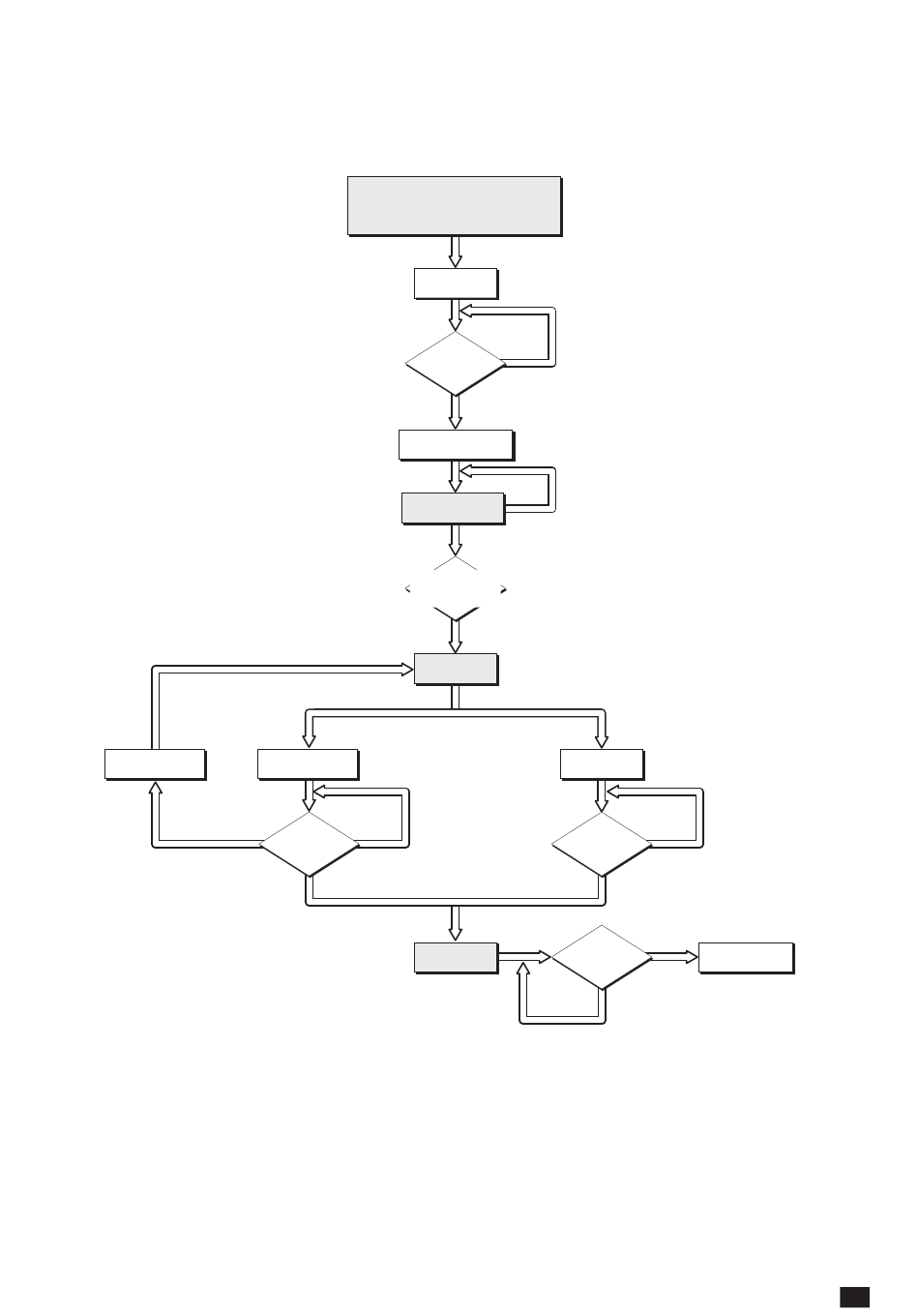

12.7.3. Mode 2b : Transfert contrôlé
Applications réseau / groupe électrogène
• Contact 207 / 208 fermé => test en charge
retour du groupe
électrogène
non
Cdt = temporisation de refroidissement fixée à 4 min.
ATyS g M - 542 933 C - SOCOMEC
• Configuration réseau / groupe électrogène
• source 1 disponible
• Produit en position i
• Contact 207/208 ouvert ou fermé
• Contact 207/209 ouvert
fermeture du
contact 207/209
fin tempori-
sation 5s ?
ordre de démarrage du
groupe électrogène
Groupe électrogène
disponible
fin temporisation 5s
+ groupe électrogène
toujours disponible ?
transfert
perte de groupe
électrogène
non
fin temporisation
5s + source 1 tou-
jours disponible ?
oui
transfert
non
oui
non
oui
i -> ii
ouverture du
contact 207/209
fin temporisation
5s + source 1 tou-
jours disponible ?
oui
fin
ii-> i
Cdt ?
non
non
oui
arrêt
groupe électrogène
