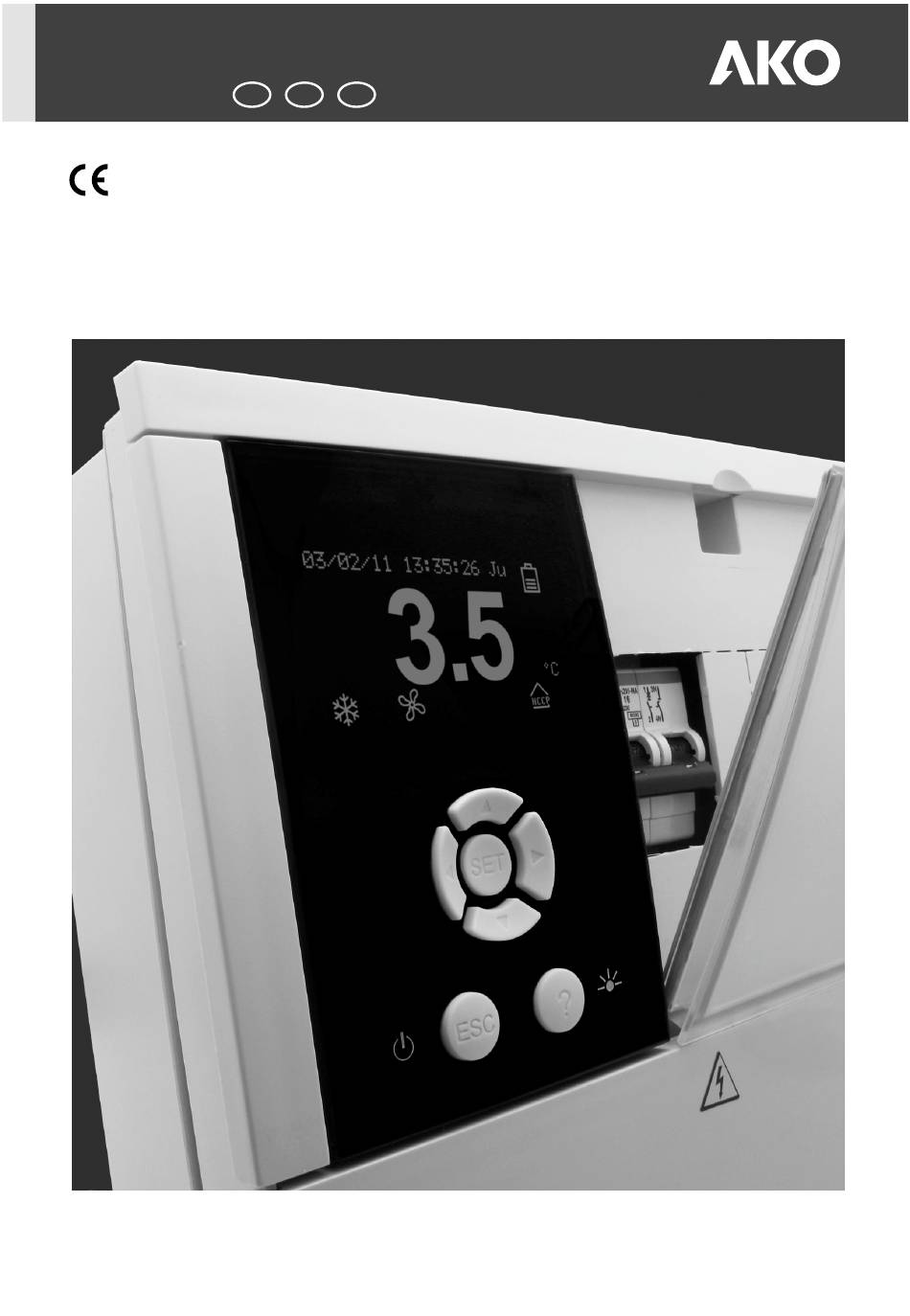

- Page 1 1564H031 Ed.03 Cuadro electrónico PROPlus PROPlus Electronic Panel Tableau électronique PROPlus Guía rápida / Quick guide / Guide rapide AKO-15640...
-
Page 28: Équipements Munis D'accumulateurs Électriques Rechargeables
-Pour le bon fonctionnement de l'appareil, n'utilisez que des sondes du type NTC fournies par AKO. -L'AKO-15640 doit être installé dans un endroit à l'abri des vibrations, de l'eau et des gaz corrosifs, où la température ambiante ne dépasse pas la valeur indiquée dans les indications techniques. -
Page 29: Recommandations
Recommandations ATTENTION!! Avant toute manipulation à l'intérieur du tableau électrique débranchez la tension. Tous les câblages doivent être conformes aux normes en vigueur et doivent être faits par du personnel spécialisé. Ne faites que les branchements prévus sur les schémas électriques. Température ambiante de travail : 0 ºC à... -
Page 30: Entrée D'alimentation
Installation (fig. 1) -Retirer le couvercle des connexions (D). -Séparer la façade (B) du boîtier (A). -Choisir l'entrée de câbles dans l'installation la plus appropriée (fig. 3). (fig. 2) -Percer les trous nécessaires pour les presse-étoupes en vous repérant avec centres pré- emboutis. - Page 31 Branchement MODBUS RELAIS RS-485 ALARME AUX. Branchement des pressostats VENTILATEUR UNITÉ DE RELAIS voir pag 32 230Vac CONDENSATION AUXILIAIRE 2.2 A 230Vac 11.5A 2 CV RACCORDER TOUTES LES MISES À LA TERRE RÉSIST. ÉCLAIR. RÉSISTANCES ENTRÉE D'ALIMENTATION SUR CETTE BORNE CARTER 230Vac DÉGIVRAGE...
-
Page 32: Options De Connexion De Pressostats
Options de connexion de pressostats Manostat Haute-Basse combiné Configuration (voir page 38-39) Configuration entrée 1 : Entrée basse pression Polarite entree 1: Normalement ouvert Configuration entrée 2 : Alarme externe grave Polarite entree 2: Normalement ouvert Configuration relai AUX: Controle mise au vide Pressostat basse et haute p. -
Page 33: Accès Rapide Aux Fonctions
Description 03/02/11 13:35:26 Ju État de Date la batterie Charge complète Heure Jour de En charge la semaine Température Défectueuse ou non connectée ºC (Clignotante) Indicateurs d'état Disjoncteur Screen Navigateur Touche échapp. Couvercle de Touche d'aide protection Accès rapide aux fonctions Appuyez pendant 5 secondes pour activer ou Appuyez pendant 5 secondes pour modifier désactiver le dégivrage. -
Page 34: Voyants-Indicateurs D'état
Voyants-indicateurs d'état Permanent : Relais de compresseur actif. Permanent : Relais de ventilateurs activé. Clignotant : Il devrait être activé, mais ce Clignotant : Il devrait être activé, mais ce n'est n'est pas le cas en raison d'un paramètre. pas le cas en raison d'un paramètre. Dégivrage terminé... -
Page 35: Menu De Programmation
Menu de programmation Le menu de programmation permet de régler les paramètres de l'équipement selon les besoins de l'installation. Pour accéder au menu de programmation, appuyez sur la touche SET pendant 5 secondes. Si le code d'accès est activé, le système demande un code à 2 chiffres, si le code saisi n'est pas correct, l'équipement n'entre pas en programmation. Les paramètres sont regroupés par fonctions dans 12 menus indépendants, pour accéder à... -
Page 36: Mode Visualisation
Mode visualisation Définit les informations affichées à l'écran pendant le fonctionnement normal : Une sonde et horloge : Montre la sonde définie dans le paramètre sonde à afficher, la date, l'heure et le jour Ÿ de la semaine. Une sonde et texte : Affiche la sonde définie au paramètre Sonde à afficher et la description de l'équipement. Ÿ... -
Page 37: Paramètres
Paramètres ..5 seg. Contrôle de la RÉFRIGÉRATION (Compresseur) Description Unités Min. Max. (ºC/ºF) Point de consigne (ou Set Point) Différentiel sonde s1 (ºC/ºF) 20.0 Calibrage de la sonde 1 (ºC/ºF) -20.0 20.0 Blocage supérieur (du point de consigne) (ºC/ºF) B.I. 99.9 (Il est impossible de fixer au-delà... - Page 38 Contrôle des VENTILATEURS Description Unités Min. Max. Temp. arrêt ventilateurs (ºC/ºF) -40.0 99.9 (La sonde 2 doit être active) Différentiel ventil. s2 (ºC/ºF) 20.0 Arrêter si compresseur OFF? État pendant dégivrage : Déconn. Relie Déconnecté Retard après dégivrage (min.) Arrêter lors ouvert. porte ? (Nécessite une entrée numérique configurée comme contact de porte) Contrôle des ALARMES Description...
-
Page 39: Fonction Du Relais Auxiliaire
Description Unités Min. Max. Retard alarme entrée 2 (min.) Polarité entrée 2 : Normalement ouverte – L'entrée est activée lors de la fermeture du contact Normalement fermée – L'entrée est activée lors de l'ouverture du contact Inact. avec porte ouverte (min.) Tempor. -
Page 40: Économie D'énergie
Description Unités Min. Max. Configuration des sondes : TEM sur TEM a S1/REG a S3 : Sonde de contrôle connectée sur S1 et sonde de registre sur S3 TEM et REG a S3 : Sonde de contrôle et de registre connectées sur S3 Retard lors alimentation (min.) Type de fonctionnement (Non sélectionnable) - Page 44 Av. Roquetes, 30-38 | 08812 Sant Pere de Ribes | Barcelona | España Tel. (34) 938 142 700 | Fax (34) 938 934 054 | e-mail: ako@ako.com | www.ako.com Nos reservamos el derecho de suministrar materiales que pudieran diferir levemente de los descritos en nuestras Hojas Técnicas. Información actualizada en nuestra web.
