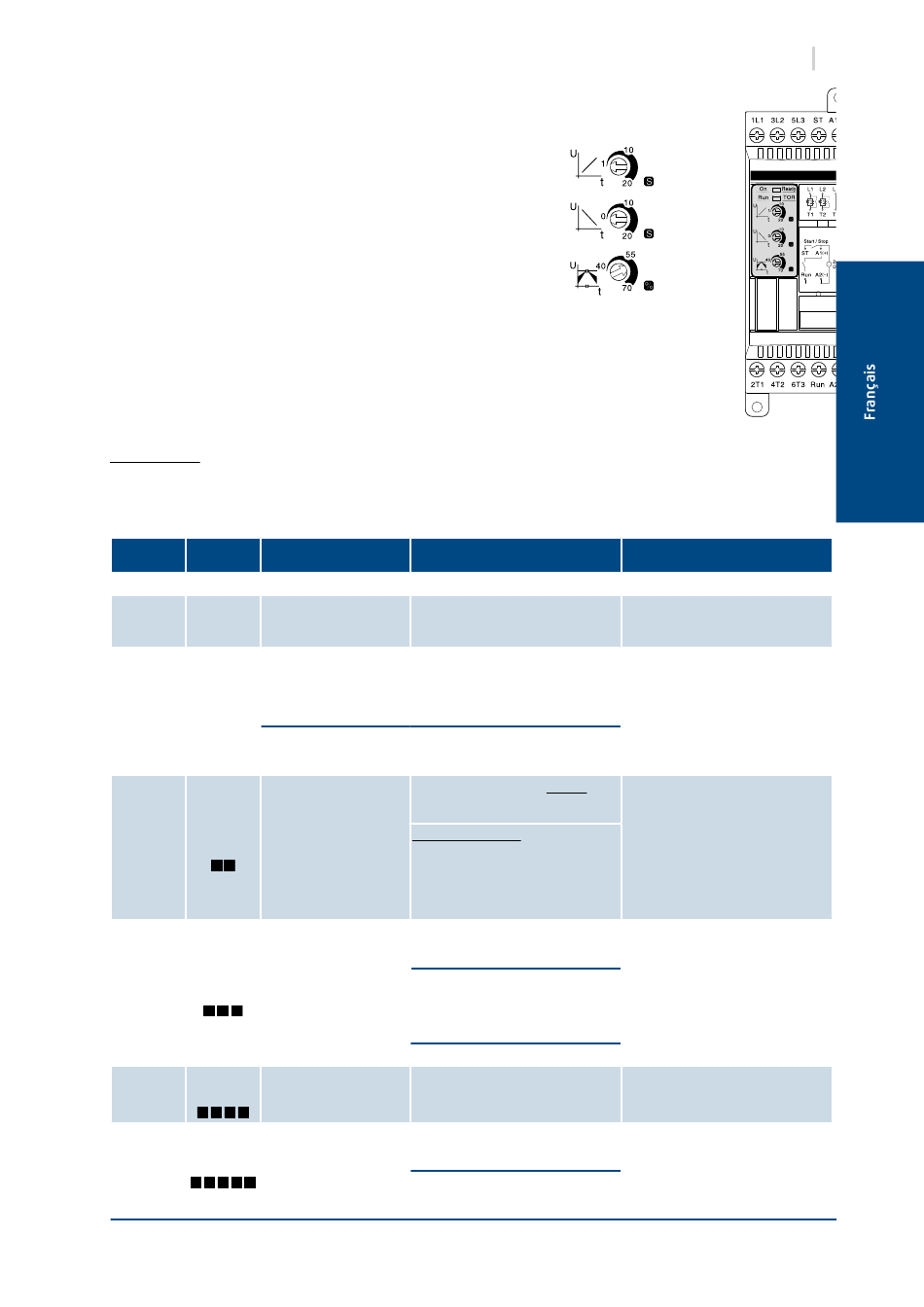

15.2. DEMARREUR PROGRESSIF

L'Aqu@ Scop HT Split 18-9 est équipée d'un démarreur
progressif, pour le compresseur C1, implanté dans le boîtier
électrique de l'unité extérieure et identifié "AS1".
Il est important de contrôler les réglages suivants:
pente de démarrage
²
pente d'arrêt
²
tension minimum de démarrage
²
IMPORTANT :
Les compresseurs sont équipés d'un démarreur progressif implanté dans le boîtier électrique de l'unité
extérieure et identifié "AS1/2".
LA VISUALISATION DES DIODES DOIT ÊTRE INTERPRÉTÉE COMME SUIT :
Diode Diode
Signification
verte rouge
Allumée Eteinte Pas de défaut
Pas de tension
Eteinte Eteinte d'alimentation aux bornes
du démarreur.
Tension d'alimentation
insuffisante (compresseur
à l'arrêt).
Clignotante Eteinte
Composant d'alimentation
interne au démarreur
défectueux.
Clignotante
2 fois Sous-tension au démarrage
Allumée
du compresseur (<190V).
Clignotante
3 fois Surintensité au démarrage
Allumée
du compresseur.
Clignotante
4 fois Condensateur interne au
Allumée
démarreur défectueux.
Clignotante
Séquence de démarrage du
5 fois
Allumée compresseur incomplète ou
défaillante.
3N~400V-50HZ
1s
0s
60%
230V +/-10% 50Hz
Actions recommandées
Vérifier la présence de tension sur la
PAC.
Vérifier l'état du fusible de protection
230V. Le remplacer s'il est fondu.
Mesurer la tension d'alimentation
du démarreur compresseur à l'arret.
Couper l'alimentation de la PAC et
vérifier la réapparition ou non du
défaut. Voir cause suivante en cas de
défaut répété.
Couper l'alimentation de la PAC.
Si le défaut persiste, remplacer le
démarreur.
Vérifier la tension réseau à l'arrêt.
Contacter le fournisseur d'électricité si
< 207V.
Avec le compresseur en marche,
vérifier la tension réseau et la tension
en sortie de démarreur. Si la chute
de tension est importante, vérifier la
section du câble d'alimentation de la
PAC. En dernier recours, contacter le
fournisseur d'électricité.
Forcer plusieurs démarrages du
compresseur et vérifier si le défaut est
ponctuel ou récurrent.
Si le défaut persiste, lorsque le
compresseur est en marche, vérifier
que l'intensité consommée est
normale. En cas de surintensité
importante, remplacer le compresseur.
Démarreur défaillant. Le remplacer.
Remplacer le démarreur.
Forcer plusieurs démarrages du
compresseur et vérifier si le défaut est
ponctuel ou récurrent.
En cas de défaut persistant, vérifier le
câble d'alimentation du compresseur.
Aqu@Scop HT Split
Pente de
démarrage
Pente
d'arrêt
tension
minimum de
démarrage
Commentaire
L'alarme se réarme automatiquement
après 5 minutes. Si le défaut
survient lors du démarrage suivant,
le démarreur se bloque et il est
nécessaire de couper l'alimentation
pour le réarmer.
L'alarme se réarme automatiquement
après 5 minutes. Si le défaut
survient lors du démarrage suivant,
le démarreur se bloque et il est
nécessaire de couper l'alimentation
pour le réarmer.
L'alarme se réarme automatiquement
après 5 minutes. Si le défaut
survient lors du démarrage suivant,
le démarreur se bloque et il est
nécessaire de couper l'alimentation
pour le réarmer.
