CHAPITRE 3 - GUIDE D'UTILISATION
Varifan
1
2
3
4
5
VENTILATION / CHAUFFAGE
5 PALIERS

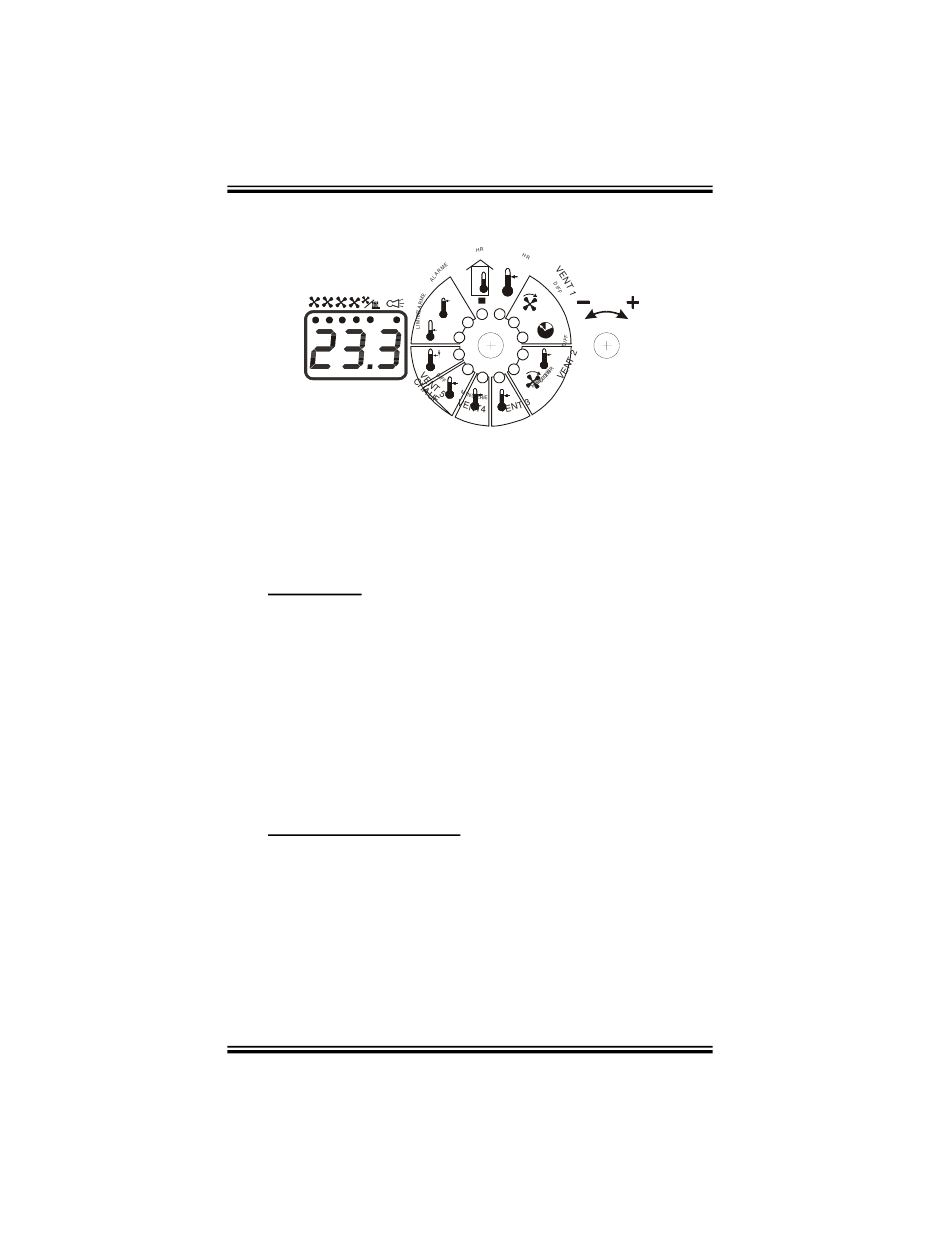

Le panneau avant du ECS 5M montré ci-haut offre un
afficheur et deux boutons servant à la sélection et à
l'ajustement des paramètres.
AFFICHEUR
L'afficheur offre 3 caractères numériques permettant
l'affichage de la température en Fahrenheit ou en
Celsius, du niveau d'humidité et des paramètres
programmables.
De plus, l'afficheur permet de visualiser l'état des cinq
paliers et l'état de l'alarme par l'entremise de six voyants
(DEL) additionnels (voir figure ci-haut). Chaque voyant
allumé indique que le ventilateur ou la chaufferette
associé à ce voyant est en opération. Le sixième voyant
indique une alarme de basse ou de haute température.
CADRAN DE CONTRÔLE
Le cadran central est utilisé pour sélectionner un des 12
paramètres primaires ou un des 11 paramètres
secondaires. Le cadran situé à droite du cadran central
est utilisé pour accéder au mode secondaire et pour
ajuster la valeur de chacun des paramètres.
