Pour plus d'informations, reportez-vous au document d'instruction du système de câblage,
N
OTE
situé dans la bibliothèque technique sur le site Web Unitronics.
Câblage de l'alimentation
L'Afficheur nécessite une alimentation externe.
▪ En cas de fluctuations de tension ou de non-conformité aux
spécifications d'alimentation électrique, connectez l'appareil à une
alimentation régulée.

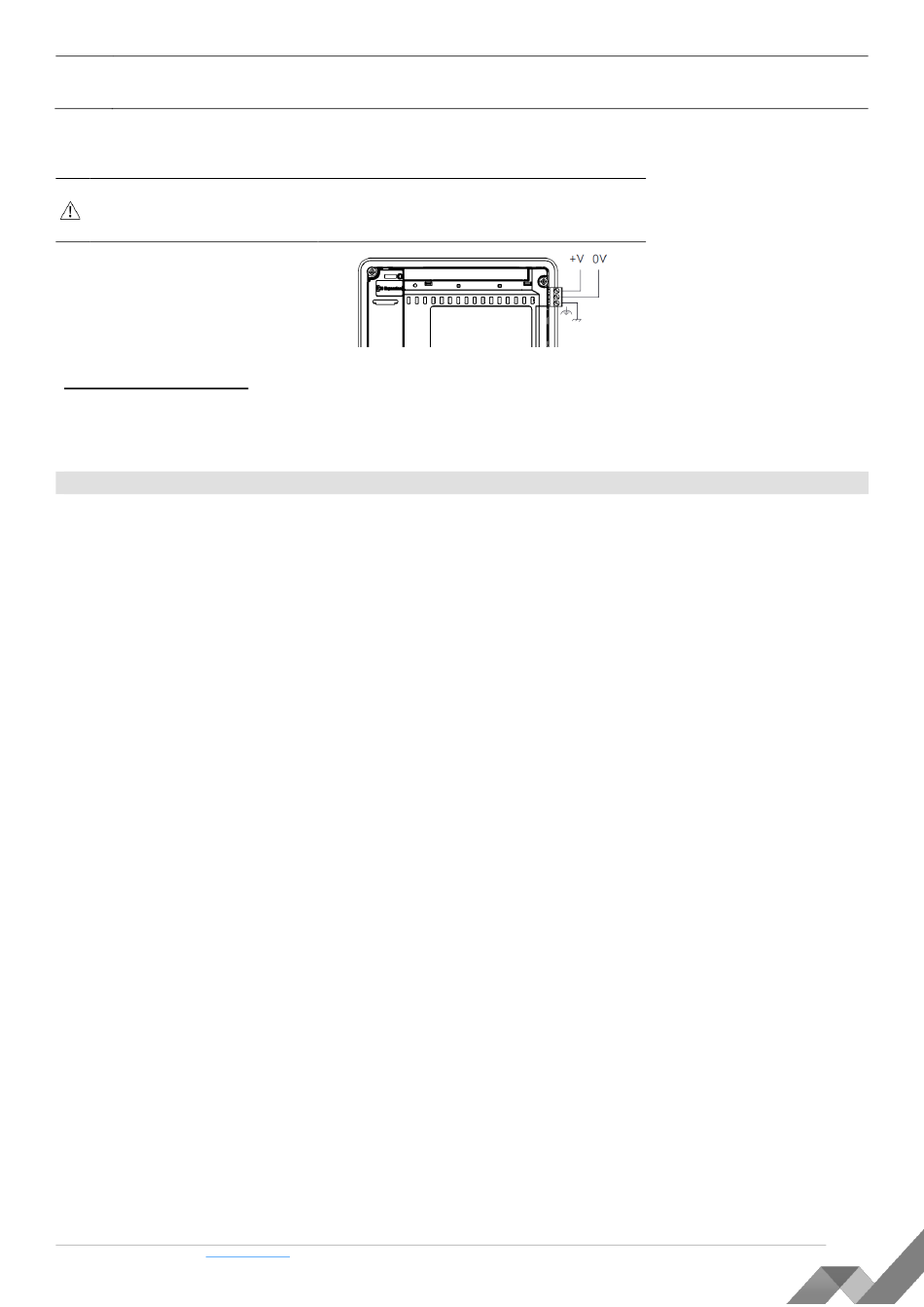

Connectez les bornes + V et
0V comme indiqué sur la
figure ci-jointe.
Ports de connexion
▪ Ethernet
▪ Hôte USB
Démontage de l'Afficheur
1. Coupez l'alimentation.
2. Enlevez tout le câblage
3. Dévissez et retirez les supports de montage, en prenant soin de soutenir l'appareil pour
l'empêcher de tomber pendant cette procédure.
PL Systems Unitronics France -
info@pl-systems.fr
Version: 28/09/2020
Câble blindé CAT-5e avec connecteur RJ45
Câble USB avec prise de type A
9
