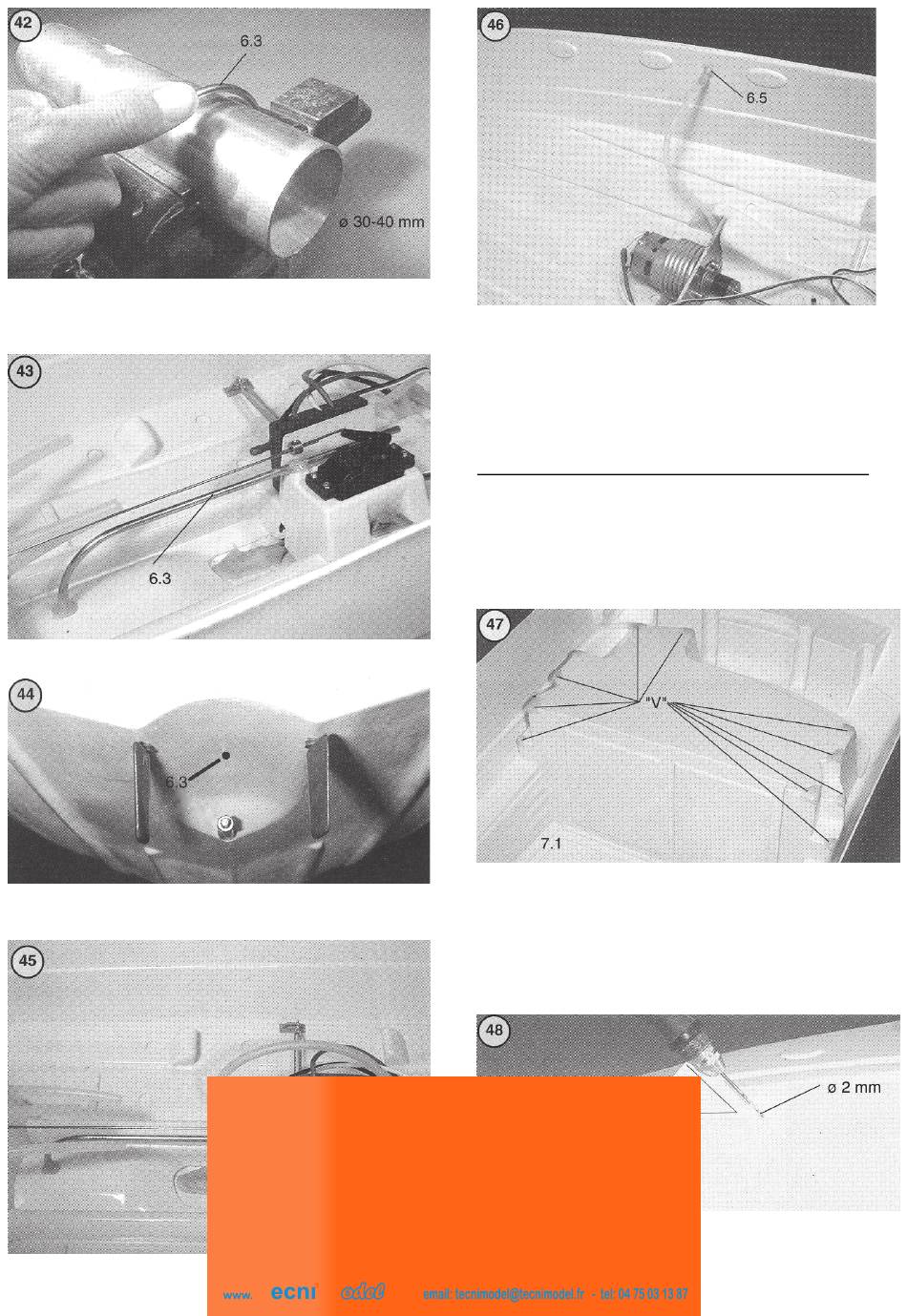

- Cintrez l'entrée d'eau 6.3 sur un objet rond, selon le
plan à l'échelle 1:1 (à l'arrière), puis biseauter; coupez à
longueur après cette opération.
- Collez l'entrée d'eau confectionnée en place.
- La partie en biais de l'entrée d'eau doit dépasser de la
coque.
- Branchez le tuyau 6.2 sur l'entrée d'eau.
T
M
.com
- Collez la sortie d'eau 6.5 sur le flanc de la coque, et
branchez le deuxième tuyau de la spirale de
refroidissement.
- Retirez les accus et les composants RC.
Phase de montage 7, le pont, pièces 7.1 – 7.5
Réf.
Désignation, dim. en mm
„S"
Gabarit
7.1
Pont
7.2
Extrémité de paroi latérale
7.3
Vitrage
7.4
Patte
7.5
Tube d'antenne D 3 x 250
- Recommandation: Recouvrir toutes les pièces restant
dans la coque avec un film ménager, pour éviter
qu'elles ne soient endommagées lors des collages et
mise en peinture à venir.
- Posez les renforts „V" en UHU acrylit sur la face
intérieure de la plage du pont 7.1, dans les coins.
- Percez les 18 trous D2mm pour les chandeliers, selon
les marquages sur le pont 7.1. Pour respecter le bon
angle de perçage, aidez-vous du gabarit « S ».
Nb
Rem.
1
Lsrt
1
T-F
2
T-F
2
T-F
24
Lsrt
1
