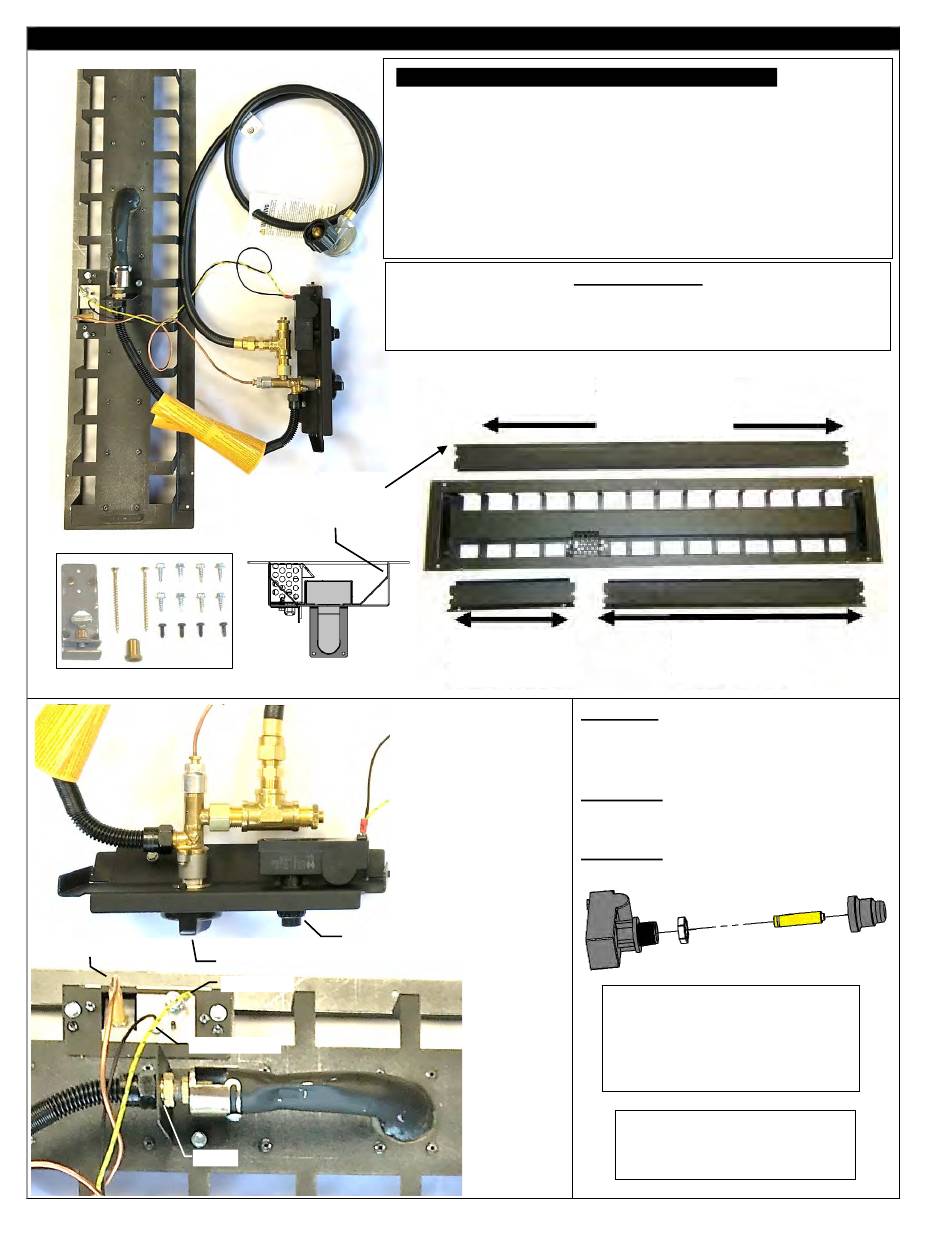

Brûleurs OB – Déballage et mise en place – Systèmes à valve manuelle MAPT / MANT
Thermocouple
Fil d'allumage
Orifice
Liste de pièces: OB24 / OB36 / OB48 MAPT/MANT
[1] Brûleur, avec [1] écran de veilleuse, [2] bouts, [3] bandes de remplissage
[1] Système de valve manuelle (avec régulateur et 5 pi de boyau pour propane)
[1] Allumeur piézo avec câble et étinceleur
[1] Thermocouple
[1] Orifice de laiton pour conversion GN (Systèmes au propane)
[1] Fixation de cylindre (Systèmes au propane)
[1] Quincaillerie : [10] Vis DT 1/2", [4] vis noires #6, [2] vis à bois #10
[3] Bandes de remplissage (voir ci-dessous)
Bord long
sur le
dessus
Allumeur (pile AAA
non incluse)
Bouton de commande Valve
Fil de terre
AVERTISSEMENT:
Le fait de ne pas positionner les pièces conformément à ces schémas ou
de n'utiliser que des pièces spécifiquement approuvées pour cet appareil
peut entraîner des dommages matériels ou des blessures
BANDES DE
REMPLISSAGE :
24OB – 10-5/8"
36OB – 10-5/8"
48OB – 10-5/8"
ÉTAPE 1 : Placez le brûleur avec son
système de valve installé dans la structure.
Voir la section Enchâssures sur
mesures.
ÉTAPE 2 : Installer les bandes de
remplissage avant le media placé dans le
brûleur.
ÉTAPE 3 : Installez la pile AAA (non
incluse) dans l'allumeur.
24OB – 23-9/16"
36OB – 35-9/16"
48OB – 47-9/16"
24OB – 10-5/8"
36OB – 22-5/8"
48OB – 34-5/8"
Orifices de conversion GN
(Inclus avec les brûleurs MAP)
OB24MAP - #32
OB36MAP - #15
OB48MAP - #15
Obturateur d'air = 1/16"- GN
Obturateur d'air = complètement
ouvert- propane
.
10
