AVION
Interrupteur ON/OFF
Télécommande
Interrupteur de contrôle
Régulateur de poussée
vol en montée et en descente
1. Dévisser le cache de protection
et le retirer.
Attention : la batterie doit refroidir entre 10 et 15 minutes avant d'être chargée et après chaque vol. Sinon, la batterie de l'hélicoptère risque d'être endommagée.
Le chargement est contrôlé par un dispositif électronique mais ne doit pas être laissé sans surveillance.
1. Mettre l'avion et la télécommande hors tension.
2. Enfi cher avec précaution le connecteur du câble
de chargement dans la prise de charge de l'avion
(fi g. 1). Le connecteur doit s'enfi cher facilement –
NE PAS FORCER. Le connecteur doit être enfi ché
correctement afi n d'éviter d'endommager l'avion et
tout risque de blessures.
3. Basculer l'interrupteur de contrôle de la
télécommande vers le bas pour le positionner
sur « charge » (fi g. 2). Positionner également
l'interrupteur situé en bas de l'appareil sur « charge »
(CHG) (fi g. 3).
4. La LED d'indication d'état de charge s'allume en vert
pour signaler que le chargement est en cours (fi g. 4).
5. Le chargement est terminé dès que la LED verte est
entièrement éteinte.
6. Après le chargement, mettre l'interrupteur marche-
arrêt sur « OFF » et retirer le câble de chargement
10
de l'avion.
Anleitung_Flyer1903_GESAMT03.indd 10 Anleitung_Flyer1903_GESAMT03.indd 10

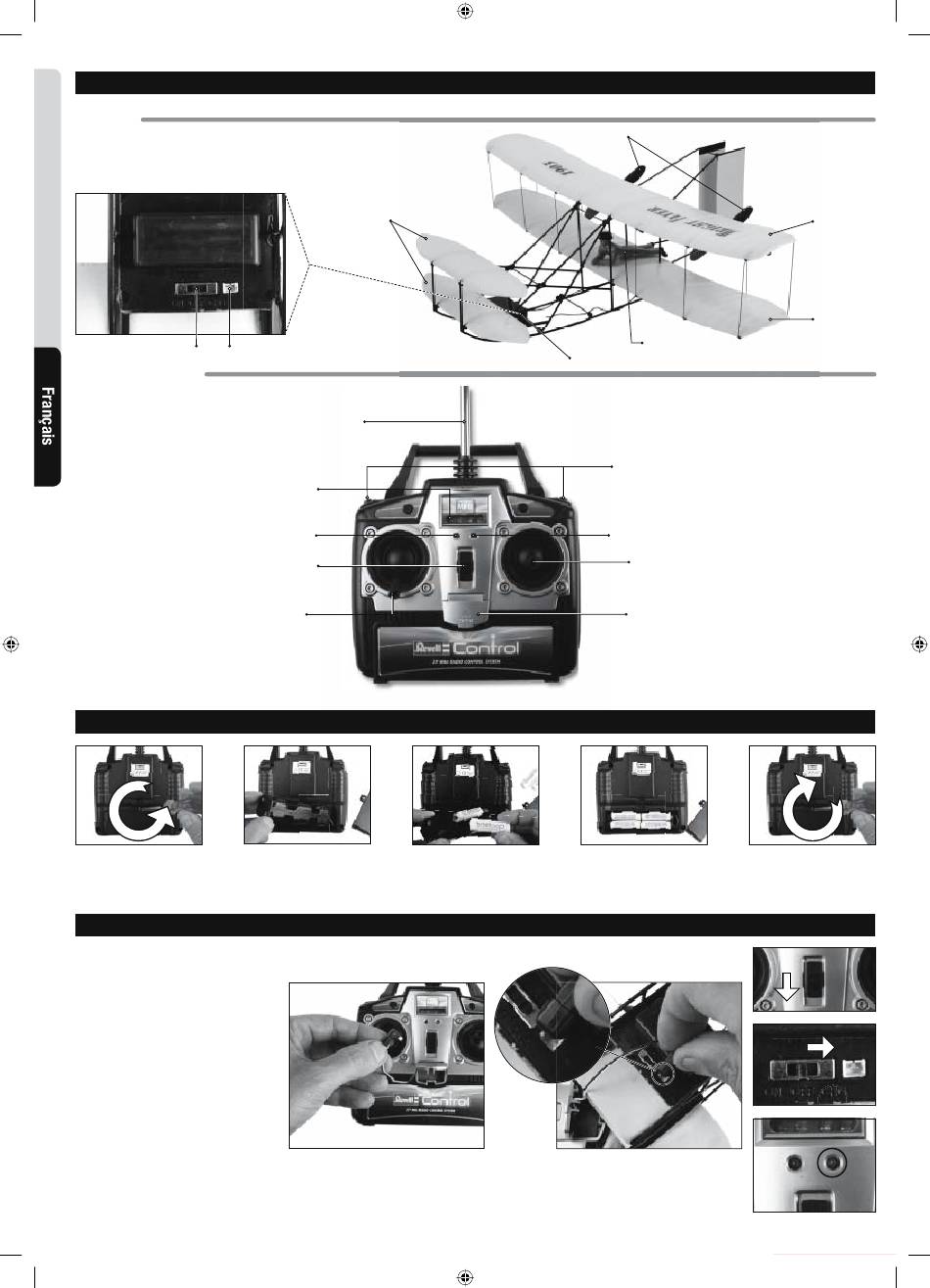

Avion et télécommande
Surfaces
porteuses
Douille de charge
Antenne
LED de contrôle de
démarrage
LED « Marche »
(selfs de moteur)

Introduire les piles

2. Retirer le support de la
batterie.

Chargement de l'accu de l'avion

Après un temps de charge de l'ordre de 30 minutes,
l'avion peut voler pendant 6 minutes environ.
Accu de l'avion + composants électroniques
3. Introduire 8 piles AA 1,5 V 4. Replacer le support
en respectant les indications
de polarité du compartiment
des piles.
Hélices
Figurine du pilote
Boutons d'équilibrage gauche / droite
LED de contrôle de charge
Régulateur de commande
(gauche/droite)
Compartiment du câble
de chargement
5. Fermer et visser le cache du
de la batterie dans le compartiment de la batterie.
compartiment.
fi g. 1
Surface porteuse
principale
supérieure
Surface porteuse
principale
inférieure
fi g. 2
fi g. 3
fi g. 4
