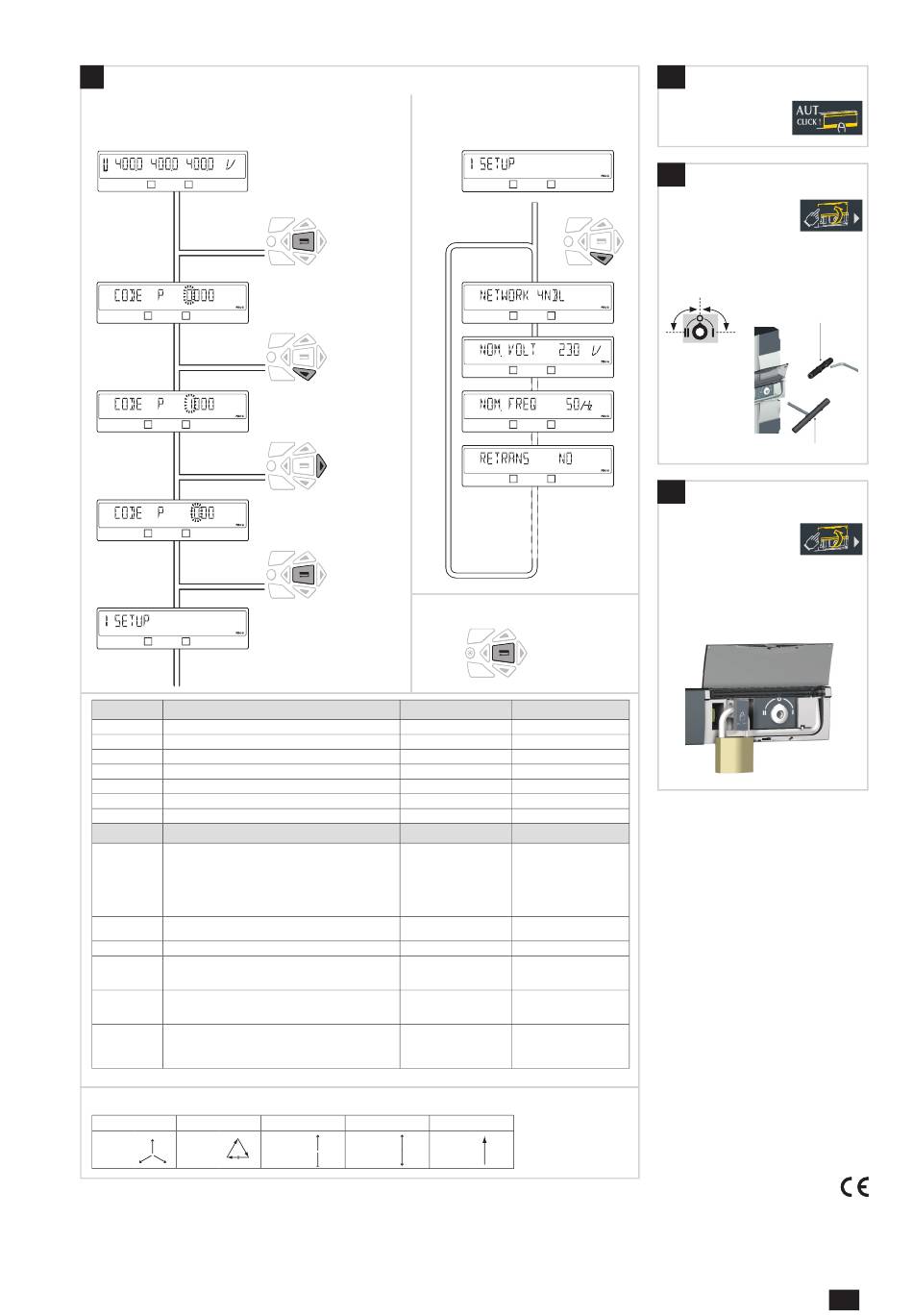

Programmation
Accès au mode programmation :
Code par défaut : 1000
1 2
1 2
1 2
1 2
1 2
TEMPORISATIONS
1FT Temporisation perte de source 1.
1RT Temporisation retour de source 1.
2FT Temporisation perte de source 2.
2RT Temporisation retour de source 2.
2AT Attente de la stabilité du groupe avant transfert.
2CT Temporisation de refroidissement du groupe.
ODT Temporisation de noir électrique.
PARAMÈTRES
Position du neutre
AUTO: la position du neutre est automatiquement fixée à
chaque mise sous tension.
NEUTRAL LEFT: le neutre devra être connecté à gauche, c'est-à-dire
sur les bornes 1 de chaque interrupteur.
RIGHT: le neutre devra être connecté à droite, c'est-à-dire
sur les bornes 7 de chaque interrupteur.
Tension nominale
NOM. VOLT.
Phase/phase ou phase/neutre en 1BL et 41NBL
NOM. FREQ. Fréquence nominale
Type d'application
APP M-G: Réseau / Groupe
M-M: Réseau / Réseau
Retransfert manuel, appuyer sur le bouton de validation
RETRANS pour autoriser le retransfert de la source secondaire vers la
source prioritaire.
NETWORK Configuration du réseau*
(1) 0...3600 secs "M-M"
* Les câblages doivent être adaptés à la configuration du réseau. Ci-dessous, les principaux types de réseaux.
3 phases / 4 fils 3 phases / 3 fils
1
4NBL 3NBL
4BL 3BL
N
3 2
CORPORATE HQ CONTACT: SOCOMEC SAS, 1-4 RUE DE WESTHOUSE, 67235 BENFELD, FRANCE. Document non contractuel.
ATyS p M - 542935E - SOCOMEC
Appuyer
3 sec
Pour modifier
la valeur de
ce digit
Pour accéder
aux autres
digits
Validation de
la saisie
2 phases / 3 fils 2 phases / 2 fils
1
L1
2NBL 2BL
2
L3 L2
NM
3
Navigation
1 2
1 2
1 2
1 2
1 2
Quitter la programmation
Appuyer sur le
bouton validation
pendant 3
secondes.
PLAGE DE RÉGLAGE VALEUR PAR DÉFAUT
0 à 60 sec (1) 3 sec
0 à 7200 sec 180 sec
0 à 60 sec 3 sec
0 à 3600 sec 5 sec
0 à 7200 sec 5 sec
0 à 600 sec 180 sec
0 à 20 sec 3 sec
PLAGE DE RÉGLAGE VALEUR PAR DÉFAUT
AUTO
LEFT
AUTO
RIGHT
400Vac (version 230/400V)
De 180 à 480 Vac
230Vac (version 127/230V)
50 ou 60Hz 50 Hz
M-G
M-G
M-M
YES ou NO NO
3NBL / 4NBL / 41NBL /
1BL (version 230/400V)
4NBL
4NBL / 3NBL / 2NBL /
42NBL (version 127/230V)
1 phase / 2 fils
1 1
1BL
N
3
6A
Mode automatique
Fermer le capot pour entrer
en mode automatique.
6B

Commande manuelle

• Ouvrir le capot pour passer
en mode manuel.
• Prendre la poignée qui se
situe sur la face avant sous le
capot pour manœuvrer le commutateur.
• Vérifier la position du commutateur sur
l'indicateur avant de procéder à toute
maneuvre
90º 90º
Rallonge
Pour simplifier la
manoeuvre, il est
conseillé d'utiliser
la rallonge de
poignée fournie
avec le produit
(Max 70.8 lb-in/8 Nm)
6C

Mode cadenassage

• Pour permettre le
cadenassage, mettre
l'appareil en mode manuel.
• Tirer le mécanisme de
cadenassage et insérer un cadenas comme
indiqué.
• Par défaut le cadenassage est en position 0.
Il est configurable en position I-0-II
(voir étape 1).
1x 4-8 mm
