Notice d'utilisation
toujours déterminés par le premier ou le dernier passage de matériau. Les délais de temporisation pour la
mise en marche/arrêt sont réglables dans le menu de programmation. L'écoulement des étapes
chronologiques internes est matérialisé par le clignotement de la première décimale sur l'affichage.
À la mise en marche du bol vibrant, une autre étape chronologique "Sensor-Time-out" peut démarrer.
Celle-ci arrête le bol après écoulement du délai réglé (1 à 240 s), dès lors que le matériau n'a pas atteint le
capteur dans ce laps de temps. À l'arrêt du bol, le relais de statut s'arrête également. Le message alternatif
"Error" "SE" clignote. Cette fonction est optionnelle et doit être activée dans le menu « Taux de
remplissage » ("E.E." = I).
2.2 Mode à deux vitesses (2ème consigne de commutation grossière / précise)
Le passage s'effectue via l'entrée du capteur, qui sert habituellement à la commande de remplissage En
présence du signal 24 V, la commutation vers la 2
(La fonction de commande de remplissage est inhibée.)
2.3 Entrées et sorties de commande
Entrée de validation : commutateur externe ou tension de signal de 24 VCC
Valeur de consigne externe : 0...10 V, DC / 0(4)...20 mA, potentiomètre 10 KΩ
Capteur de commande de remplissage : 24 VCC (PNP)
Sortie de commande :
relais état

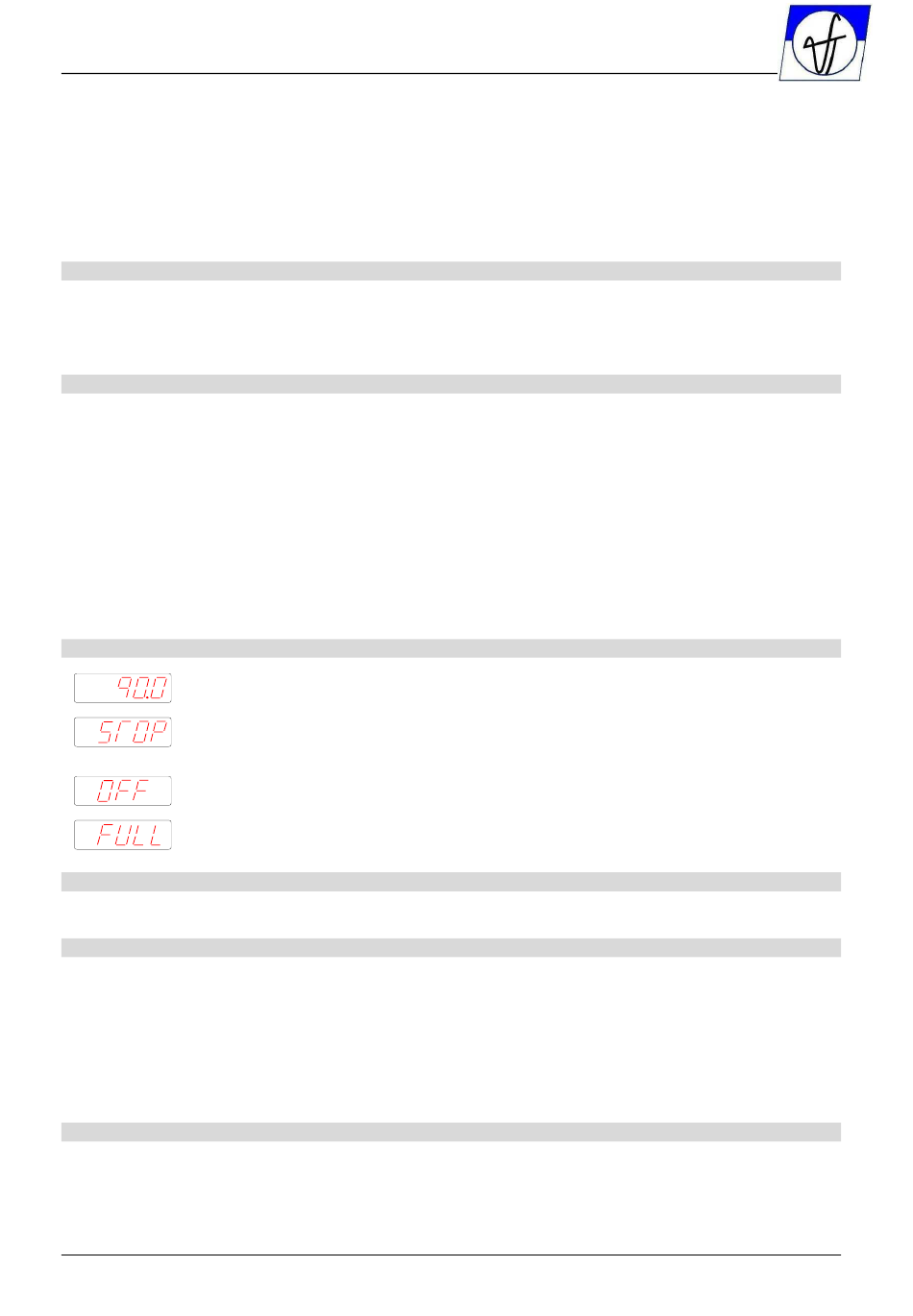

2.4 Affichages

Mode normal : affichage de la consigne réglée pour la « puissance du bol vibrant ».
Sortie désactivée via le clavier (touche "0").
Sortie verrouillée via l'entrée de validation.
Sortie désactivée via la commande de remplissage (interrupteur de bourrage).

3.0 Conception

Les appareils sont disponibles en version armoire de commande encastrée ou boîtier autonome.
3.1 Boîtier autonome
• Commutateur principal
• Bloc de commande et d'affichage
• Cordon électrique avec fiche de sécurité
• Câble de sortie ou prise de sortie pour raccorder le bol vibrant (ou la canal linéaire)
• Prise du capteur. En général, on prévoit des capteurs 24 V DC à sortie PNP.
En cas d'utilisation du relais état, vous devez utiliser, si nécessaire, un presse étoupe supplémentaire dans
l'orifice du boîtier fermé par un bouchon.
3.2 Armoire de commande encastrée
Fixation à vis pour la plaque de montage
Raccord électrique par les bornes extérieures
4
MFS 168
ème
Contact à relais 250 V/1 A (inverseur). Le relais est excité, lorsque
le bol fonctionne. - En l'absence de signal de validation ou en cas de message
de panne, le relais tombe.
valeur de consigne se fait immédiatement.
