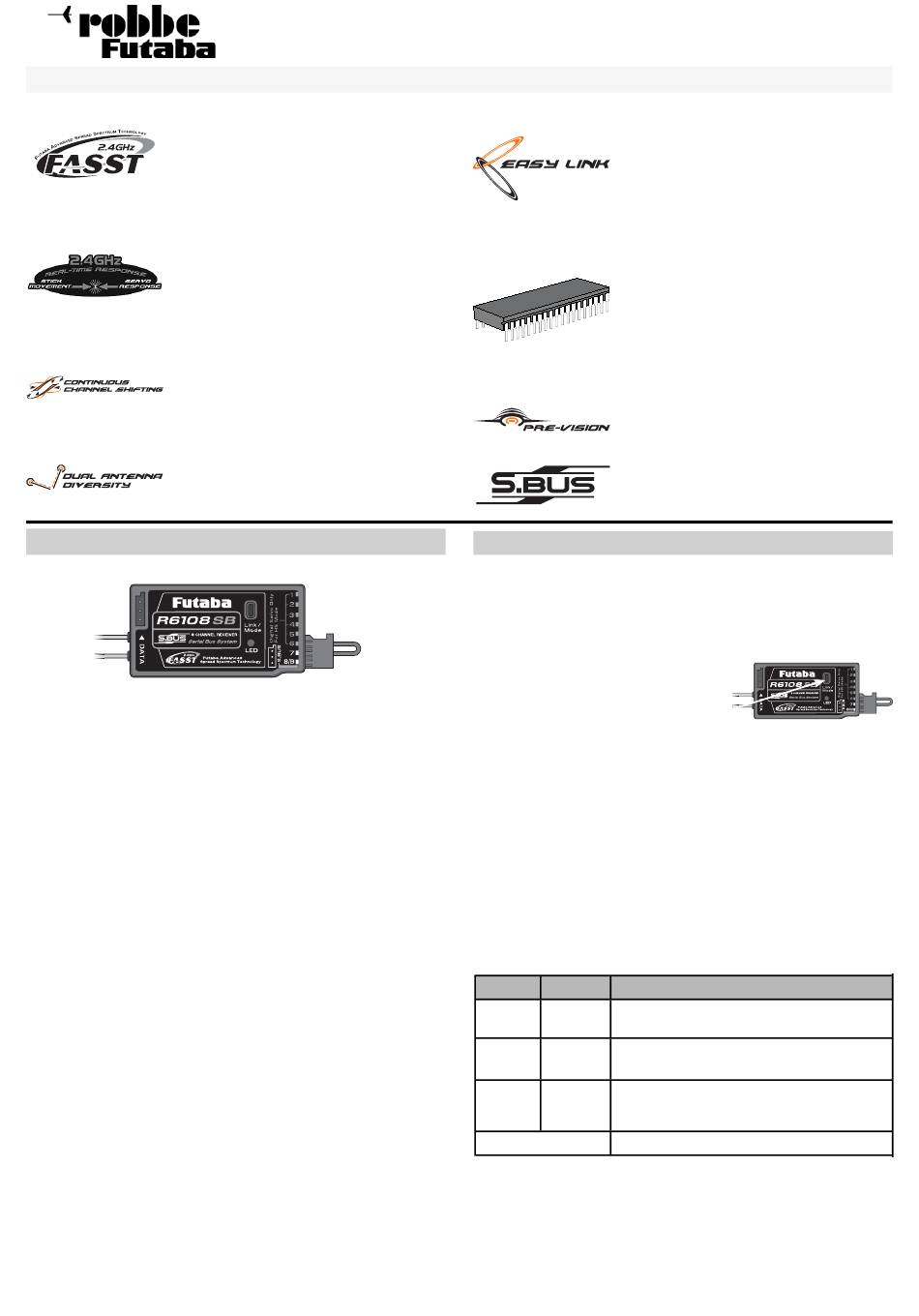

Vorteile des FASST-Systems (Futaba Advanced Spread Spectrum Technologie):

• Keine Quarze • Keine Frequenzkanalwahl

• Höchste Sicherheit vor Gleichkanalstörungen

• Bestmögliche Störsignalunterdrückung

• Hohe Bandbreite - mehr Sicherheit

• Schnelles Frequenzhopping

• Hohe Reichweite > 2000 Meter

*Real-Time-Response - Echtzeitsteuerung

Die Ansprechzeit (vom Betätigen des Steuer-

knüppels bis zur Servoreaktion) des FASST

Systems ist 2 x schneller als bisherige 2,4 GHz

Systeme. Das Ergebnis entspricht quasi einer

Echtzeitsteuerung, ein deutlich direkteres Steu-

ergefühl.

Alle 7/8 ms springen Sender und Empfänger im

gleichen Rhythmus, von Kanal zu Kanal. Durch

die kurze Belegungszeit gibt es keine Signal-

konflikte oder Unterbrechungen, zudem werden

Störungen extrem gut unterdrückt.

Das Antennen-Diversity System prüft ständig

den Sig nalpegel beider Antenneneingänge und

schaltet blitzschnell und übergangslos auf das

stärkere Signal um.

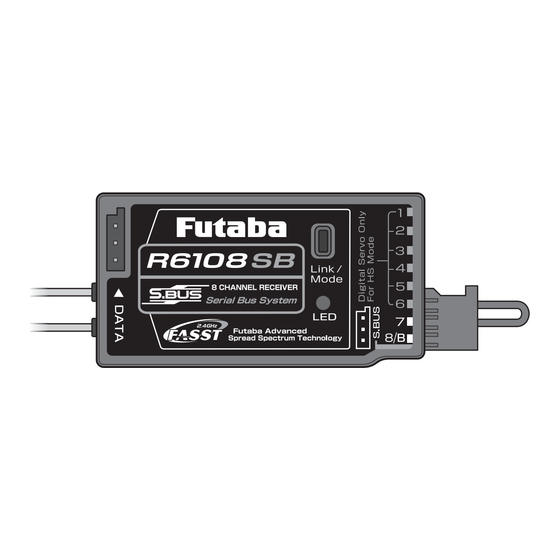

Empfänger R 6108SB 2,4 GHz FASST No. F 1008

8 /18 - Kanal-FASST-Empfänger 2,4 GHz mit voller Reichweite, schmal

und leicht für Modelle mit engen Rümpfen. Mit seriellem Bus (S-BUS) -

System für bis zu 18 Kanäle und somit auch perfekt für Großflugmodelle.

An den Ausgängen 1...8 sind 8 herkömmliche Analog- oder Digitalservos

anschließbar. Der R 6108SB Empfänger besitzt einen Umschalter für Di-

gital- und Analogservos.

An den Ausgängen 1...6 kann dadurch die Impulsausgabe für Digitalser-

vos noch schneller erfolgen, was zu einer noch kürzeren Reaktionszeit

führt.

Neu: S-BUS Ausgang

An diesem Ausgang können direkt bis zu 18 der neuen, programmierba-

ren S-BUS Servos oder anderer S-BUS-Komponenten, wie Akkuweiche

PSS2018, HC-3 Xtreme, Kreisel GY 520, etc. seriell angeschlossen wer-

den. Durch digitale Adressierung reagiert das Servo nur auf Informationen

welche die richtige Servoadresse beinhalten.

Kompatibel zu den 2,4 GHz FASST HF-Modulen TM-8, TM-10, TM-14

und FASST Sendern ab 8 Kanal + Multi Modus.

Technische Daten Empfänger R 6108 SB 2,4GHz

Betriebsspannung:

Stromaufnahme:

Kanalzahl:

Frequenzkanal-Raster:

Frequenzband:

Alternativ:

Frequenzkanäle:

Übertragungssystem:

Gewicht:

Abmessungen:

Temperaturbereich:

Antennenlänge:

2-Antennen-Diversity System

Systemreichweite* :

-Boden - Boden:

Mehr als 2000 Meter Reichweite (bei 1,5 Meter Höhe

des Empfängers und Sichtkontakt)

-Boden - Luft :

Mehr als 3000 Meter Reichweite (bei Sichtkontakt)

Bedienungsanleitung Empfänger R6108 SB FASST 2,4 GHz

3,3-8,5 V(1-2S LiPo/ 4-5 NC/NiMH)

ca. 50 mA

2048 kHz

2,4...2,4835 GHz

2,4...2,454 GHz

36/22

47 x 25 x 14,3 mm

-15/+55°C

ca. 13 cm

Empfänger - Anbindung

Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch die

individuelle Codenummer des Senders (130 Millionen Codes) gespeichert.

Durch diese "Bindung" reagiert der Empfänger nur noch auf die Signale

des angebundenen Senders.

•

Sender und Empfänger nahe zueinander bringen (ca. 0,5 m)

•

Sender einschalten

•

Empfängerstromversorgung einschalten

•

Taste Link/Mode am Empfänger für min-

destens 1 Sekunde drücken und wieder

loslassen um den Empfänger an den

Sender zu "binden".

•

Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.

Diese feste Zuordnung von Sender zu Empfänger bietet beste Vorausset-

zungen zu einer noch besseren Unterdrückung von Störsignalen als bei

herkömmlichen Systemen, da über einen digitalen Filter nur die Steuer-

impulse des eigenen Senders herausgefiltert werden können. Dadurch

werden Störungen und der Einfluss von anderen Sendern sehr effektiv

unterdrückt.

Es können mehrere Empfänger an das gleiche Modul bzw. Sender "ange-

bunden" werden". Soll die "Bindung" an ein anderes Modul erfolgen, so ist

nach dem Einschalten die Taste Link/Mode erneut zu drücken.

EMPFÄNGER LED STATUSANZEIGE

LED grün

LED rot

AUS

EIN

8/18

EIN

AUS

blinkt

AUS

FSK

14 g

abwechselnd blinkend Nicht behebbarer Fehler

Easy Link - Einfache Anbindung

Zur Identifizierung wird ein Code mit über 130

Millionen Möglichkeiten mitgesendet, welcher

im Empfänger gespeichert wird wodurch dieser

fest an diesen Sender fixiert (angebunden) ist.

Gleich welcher Sender sich im ISM-Band ein-

loggt, der Empfänger wird nur Signale dieses

einen Senders akzeptieren.

Customized IC Chip

Für die FASST Technologie werden Kunden-

spezifische IC-Chips eingesetzt, welche von

Futaba speziell für Anforderungen in der RC-

Fernsteuertechnik entwickelt wurden. Nur so

kann der hohe Standard für Qualität und Aus-

fallsicherheit sichergestellt werden.

FASST Empfänger scannen das Eingangssi-

gnal permanent wobei eine spezielle Software-

technologie eventuelle Datenfehler automatisch

korrigiert.

Durch das neue S-BUS System, kann die Ver-

kabelung im Modell einfacher und übersichtlicher

gestaltet werden.

Funktion/Status

NICHT

Sendersignal wird

empfangen

Sendersignal wird empfangen

Sendersignale werden empfangen, aber falsche

Codenummer.
